Trafagの圧力トランスミッタ製品ポートフォリオ

内容全体をご覧になるには、それぞれの行（灰色）をクリックして拡大してください。

構造についての説明

トラファグは、様々なアプリケーションの特定の要件に最適化された、幅広く豊富な圧力トランスミッタを提供しています。20年以上にわたって継続的に成長してきた豊富な製品ラインナップは、最適な製品を迅速に特定できるよう明確に構成されています。表をご覧いただければ、最適な製品を簡単に見つけることができます：

グレーの行（水平）は、対象となるアプリケーションと対応する規格要件を示しています。オレンジ色の列（縦）は、内部構造と製品ファミリーを示しています。

対象アプリケーション

圧力トランスミッタの主な用途は、製品グループ「産業」、「鉄道」、「造船および大型エンジン」、「水素」、「テストおよびテストベンチ技術」にあり、したがって最初の欄に記載されています：

インダストリー」製品グループには、特別な規格を満たさない製品が含まれ、油圧や空圧のアプリケーション、さまざまな気体や液体の圧力を測定する機械やシステムで頻繁に使用されます。
列車用の「鉄道技術」では、EN 50155などの特定の鉄道規格に準拠しなければならない圧力トランスミッタが使用されます。
造船」では、船級協会の承認が必要です。また、「エンジン」では承認された圧力トランスミッタが使用されます。従って、これら2つのグループは、表中では同じ領域に示されています。
水素アプリケーション」用の圧力トランスミッタには、水素に適合するセンサ測定セルとその他の接液部品が必要です。
テストおよびテストベンチ技術」用の圧力トランスミッタは、特に高い測定精度が特徴です。

対象アプリケーションのサブグループとして、防爆エリア向けの認証またはCANopenやIO-Linkなどのデジタル出力信号を持つモデルが各ケースで強調表示されています。

圧力トランスミッタの内部構造

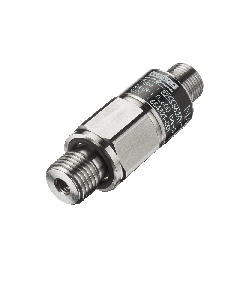

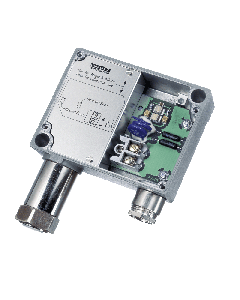

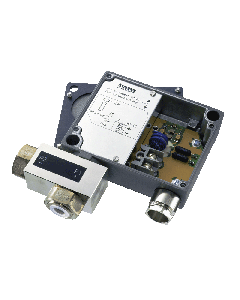

圧力トランスミッタの内部構造は、使用されるセンサー技術によって分類されます。そのため、ピエゾ抵抗センサーだけでなく、薄膜オン・スチール、厚膜オン・セラミックもあります。

同じセンサー技術を使用した製品でも、対象とするアプリケーションの要件に適合するよう、それぞれ異なるバージョンが用意されています。製品ファミリーはデザインとサイズが異なります。

薄膜-オン-スチールセンサーを搭載した圧力トランスミッタは、フラット幅（SWまたはHEX）19mmと27mm、ディスプレイ付き、およびフラッシュマウントセンサーダイアフラムなどの特殊バージョンでご利用いただけます。
厚膜オンセラミックおよびピエゾ抵抗センサー技術は、液体のレベル測定用の水中製品に使用されています。
薄膜オン・スチールおよび厚膜オン・セラミック・センサセルの製品では、デジタル表示付きのバリエーションをご用意しています。

記事とビデオ「圧力トランスミッターの仕組み」

圧力トランスミッタはどのように機能するのか」についての説明ビデオ付きホワイトペーパー。

トラファグ圧力トランスミッタには、常に4桁の製品番号と3～4桁の製品呼称が付けられています。製品記号は、製品ファミリ内の特定の製品タイプを表します。数字コードは、同じ製品タイプの異なる世代を区別します。

例えば幅27（Ex承認なし）の薄膜オンステール圧力トランスミッタはEPx製品ファミリーに属し、小さなxはそれぞれのモデルのターゲットアプリケーションの呼称を表します（I=Industry、R=Railway、N=Naval）。EPRはSW27レンチサイズの圧力トランスミッタで、鉄道アプリケーション用の薄膜オンステンレス・センシング・エレメントを備えています。製品コード8283と8293があります。2つのコードの違いは製品の世代です：コード828xのEPxは新しい世代で、コード829xのEPxは古いチップ技術に基づいています。コンテキストメニューのリンクをクリックすると、製品の詳細が表示され、関連するすべての技術仕様が記載されたデータシートもご覧いただけます。

現在の構造は図面上で作られたものではなく、何十年もかけて成長してきたものです。そのため、製品ファミリーの表示については、上記の規則にさまざまな例外があります。さらに、いくつかの応用分野で使用できる製品があるため、概要表に何度も記載されています。
