主な特徴
- 定格圧力範囲 最大2500 bar (コモンレール用) 高圧スレッド付き
- 高振動耐性
- 優れる耐温度性
- 多様な精度等級
- 完全溶接センサーシステムスチール製、追加シールなし
製品について

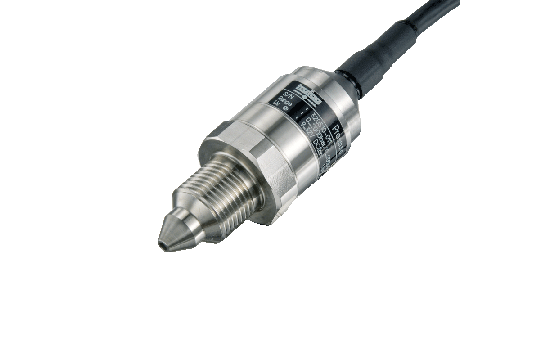

EPN 圧力トランスミッタ は幅広温度範囲に対して信頼でき精確な圧力測定が可能です。卓越したその長期安定性はTrafagの先端スチール技術を利用した薄膜技術に基づいています。構造が頑丈な EPNは要求度が極めて高い用途に最適な選択肢です。
テクニカルデータ
| 製品コード | 8298 |
|---|---|
| 製品名 | EPN/EPNCR |
| 指定 | エンジン圧力トランスミッタ |
| 製品カテゴリー | 圧力トランスミッタ |
| 測定範囲 | 0 ... 2.5 から 0 ... 2500 bar |
| 測定原理 | 金属薄膜歪式 |
| P_all_applications | 造船油圧装置機械製造; 油圧ユニットエンジン製造 |
| 承認／適合性 | ABS, BV, CCS, DNV, KR, LR, NKK |
| 精度 @ 25°C typ. | ± 0.5 % FS typ., ± 0.3 % FS typ. |
| 出力信号 | 4 ... 20 mA 0.5 ... 4.5 VDC レシオメトリック |
| 電気的接続 | EN175301-803-A (DIN43650-A); MIL-C 26482; DIN72585; ケーブル |
| 圧力接続 | G1/4 オス、シール; R1/4 オス DIN3858; G1/2 オス (圧力計) EN 837; 1/4NPT オス; 1/2NPT オス; M14x1.5 オス; M18x1.5 オス |
| メディア温度 | -40°C ... +125°C |
| 周囲温度 | -40°C ... +125°C |
