ND 8204 差圧トランスミッタ

戻る

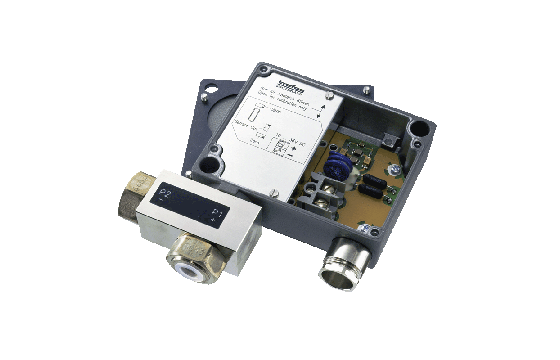

main product photo

主な特徴

    • 優れるゼロ点安定性
    • 高変動負荷耐性
    • EMC 電磁両立性、IEC 61000
製品について

テクニカルデータ

その他の情報
製品コード 8204
製品名 ND
指定 差圧トランスミッタ
測定範囲 0 ... 1 から 0 ... 16 bar
測定原理 金属薄膜歪式
精度 @ 25°C typ. ± 0.8 % FS typ.
出力信号 4 ... 20 mA (P1–P2)
電気的接続 ネジ式端子台 0.75 ... 2.5 mm2
圧力接続 G1/4 メス
メディア温度 -25°C ... +125°C
周囲温度 -25°C ... + 85°C
出力信号

4 … 20 mA

ダウンロード ファイルダウンロード

データシート

マニュアル

CE宣言：

お探しの製品情報は見つかりませんでしたか？弊社営業チームまでお問い合わせください。

この製品の標準バージョン
グループ製品アイテム
商品名 最大過圧 [bar］

ND1.0

6
差圧: 0 ... 1.0
最大システム圧力: 2.5
精度 @ 25°C typ.: ± 0.8
NLH @ 25°C (BSL) FS typ.: ± 0.5
電源 [VDC］: 12 ... 34
タイプコード: 8204 71 2210

ND1.5

15
差圧: -1 ... 1.5
最大システム圧力: 6
精度 @ 25°C typ.: ± 0.8
NLH @ 25°C (BSL) FS typ.: ± 0.5
電源 [VDC］: 12 ... 34
タイプコード: 8204 55 2210

ND2.5

15
差圧: 0 ... 2.5
最大システム圧力: 6
精度 @ 25°C typ.: ± 0.8
NLH @ 25°C (BSL) FS typ.: ± 0.5
電源 [VDC］: 12 ... 34
タイプコード: 8204 75 2210

ND5

32
差圧: -1 ... 5.0
最大システム圧力: 16
精度 @ 25°C typ.: ± 0.8
NLH @ 25°C (BSL) FS typ.: ± 0.5
電源 [VDC］: 12 ... 34
タイプコード: 8204 58 2210

ND6

32
差圧: 0 ... 6.0
最大システム圧力: 16
精度 @ 25°C typ.: ± 0.8
NLH @ 25°C (BSL) FS typ.: ± 0.5
電源 [VDC］: 12 ... 34
タイプコード: 8204 77 2210
関連商品

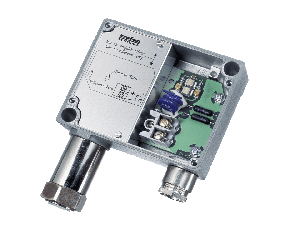

  1. N 8202
