主な特徴
- 高また粘度流体に最適
- 多様な材質で最適測定流体両立性
- 測定範囲設定可能
- オプション：強化された雷保護
製品について

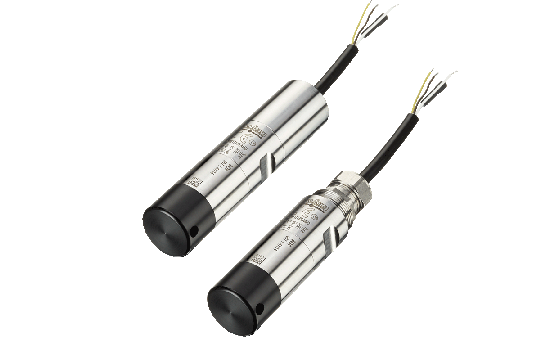

新型浸漬トランスミッタ ECLはセラミックセンサー技術を利用したTrafag自社開発の厚膜に基づいています。幅広い温度範囲で卓越した精度は自社開発ハイパワーASIC半導体回路によって可能になりました。
テクニカルデータ
| 製品コード | 8439 |
|---|---|
| 製品名 | ECL |
| 指定 | 浸漬圧力トランスミッタ |
| 製品カテゴリー | 圧力トランスミッタ レベルセンサー、レベルスイッチ |
| 測定範囲 | 0 ... 0.1 から 0 ... 6.0 bar 0 ... 1.5 から 0 ... 100 psi |
| 測定原理 | セラミック上の厚膜 |
| P_all_applications | 造船プロセス技術水処理 (廃水、再利用可能な排水、飲料水） |
| 承認／適合性 | DNV EU RO Mutual Recognition |
| 精度 @ 25°C typ. | ± 0.3 % FS typ. 使用圧力範囲0 ... 0.1 から 0 ... 0.2 bar： ± 0.5 % FS typ. |
| 出力信号 | 4 ... 20 mA |
| 電気的接続 | ケーブル PUR/PE |
| メディア温度 | 最大 -25°C ... +70°C |
| 周囲温度 | 最大 -25°C ... +70°C |
| 特別な機能 | フラッシュ高い耐食性測定範囲の調整可能 |
ダウンロード ファイルダウンロード
データシート
-
H72336r CN 8439 ECL Submersible Pressure Transmittercn
pdf 991.1KB
-
H72336r DE 8439 ECL Submersible Pressure Transmitterde
pdf 885KB
-
H72336r EN 8439 ECL Submersible Pressure Transmitteren
pdf 883KB
-
H72336r ES 8439 ECL Submersible Pressure Transmitteres
pdf 884.1KB
-
H72336r FR 8439 ECL Submersible Pressure Transmitterfr
pdf 889.1KB
-
H72336r IT 8439 ECL Submersible Pressure Transmitterit
pdf 885KB
-
H72336r JP 8439 ECL Submersible Pressure Transmitterjp
pdf 1MB
-
H72336r PL 8439 ECL Submersible Pressure Transmitterpl
pdf 896.9KB
-
H72336r PT 8439 ECL Submersible Pressure Transmitterpt
pdf 888.4KB
マニュアル
CE宣言：
-
CE UKCA Declaration of conformity Pressure Transmitteren
pdf 73.9KB
-
DNV MR ECL 8439en
pdf 189.8KB
STEPファイルとソフトウェア:
-
8439.XX.XX56.XX.XX.XXen
STEP 592.2KB
-
8439.XX.XX5X.XX.XX.XXen
STEP 249KB
