主な特徴
- 最小形状
- 精度クラス 0.1 %、0.15 %、0.3 %
- 卓越した温度耐性
- 相対圧および絶対圧力測定
- オプション： 耐電圧 500 VAC、EN 50155 (鉄道)準拠)
製品について
テクニカルデータ

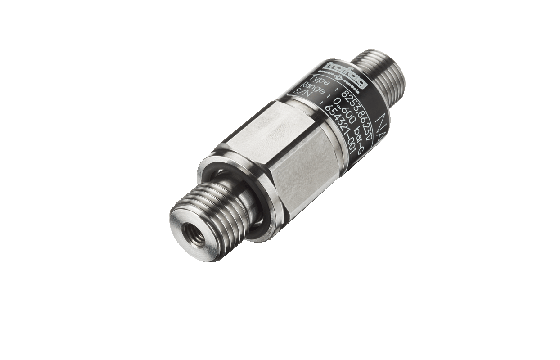

| 製品コード | 8253 |
|---|---|
| 製品名 | NAH |
| 指定 | 圧力トランスミッタ |
| 測定範囲 | 0 ... 2.5 to 0 ... 600 bar 0 ... 30 to 0 ... 7500 psi |
| 測定原理 | 金属薄膜歪式 |
| 精度 @ 25°C typ. | ± 0.3 % FS typ. ± 0.15 % FS typ. ± 0.1 % FS typ. |
| 出力信号 | 4 ... 20 mA, 0 ... 5 VDC, 1 ... 6 VDC,0 ... 10 VDC, 0.5 ... 4.5 VDC レシオメトリック |
| 電気的接続 | 工業規格、接点間隔 9.4 mm; M12x1; MIL-C 26482; ケーブル IP67 |
| 圧力接続 | G1/4" オス; 1/4"NPT オス; 1/4"NPT メス; 7/16"-20UNF オス; 7/16"-20UNF メス, DIN3866, バルブオープナー; 7/16"-20UNF オス, SAE4 (J1926); 9/16"-18UNF オス, SAE6 (J1926); 3/8"-24UNF オス, SAE3 (J514); R1/4" オス, DIN2999; M14x1.5 オス, DIN EN ISO 6149-2 |
| メディア温度 | -40°C ... +125°C |
| 周囲温度 | -40°C ... +125°C |
ダウンロード ファイルダウンロード
データシート
-
H72300ac CN 8253 NAH Pressure Transmittercn
pdf 762.4KB
-
H72300ac DE 8253 NAH Pressure Transmitterde
pdf 703.4KB
-
H72300ac EN 8253 NAH Pressure Transmitteren
pdf 702.7KB
-
H72300ac ES 8253 NAH Pressure Transmitteres
pdf 703.4KB
-
H72300ac FR 8253 NAH Pressure Transmitterfr
pdf 704.9KB
-
H72300ac IT 8253 NAH Pressure Transmitterit
pdf 702.9KB
-
H72300ac JP 8253 NAH Pressure Transmitterjp
pdf 777.4KB
-
H72300ac PL 8253 NAH Pressure Transmitterpl
pdf 704.7KB
-
H72300ac PT 8253 NAH Pressure Transmitterpt
pdf 704.1KB
CE宣言：
