CMP 8271 CANopen 超小型圧力トランスミッタ

戻る

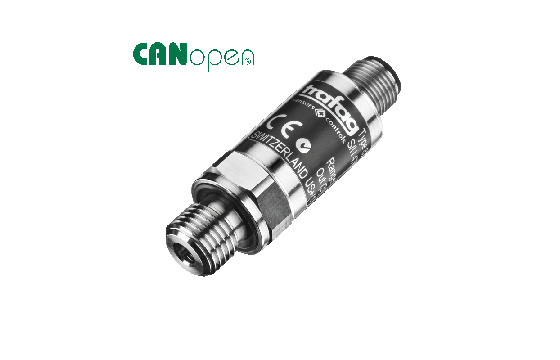

main product photo

主な特徴

    • 小型で感情な形状
    • CANopen バスプロトコル DS301/DS404 でCAN 2.0A/B対応
    • LSS (DS 305 V2.0)
    • オプション: 5倍高過大圧耐性
製品について
CANopenミニチュア圧力トランスミッタ CMP 8271は、モバイル油圧などの要求の厳しい用途での過酷な環境向けに設計されています。コンパクトで実績のある設計と豊富なオプションにより、費用効果の高いOEMソリューションに最適です。

テクニカルデータ

その他の情報
製品コード 8271
製品名 CMP
指定 CANopen 超小型圧力トランスミッタ
製品カテゴリー

圧力トランスミッタ

測定範囲 0 ... 2.5 から 0 ... 700 bar
0 ... 30 から 0 ... 10000 psi
測定原理 金属薄膜歪式
精度 @ 25°C typ. ± 0.5 % FS typ.
± 0.3 % FS typ.
出力信号 バスプロトコル CANopen DS404
電気的接続 M12x1
圧力接続

G1/4 オス; G1/4 オス (圧力計);
G1/4 オス と 内蔵 減衰;
G1/8 オス、DIN3852-E;
1/4NPT オス; 1/8NPT オス;
3/8-24UNF オス, SAE J1926-2;
7/16-20UNF メス、SAE J512 バルブオープナー;
7/16-20UNF メス、SAE J512 なし バルブオープナー;
7/16-20UNF オス、SAE J1926-2;
7/
メディア温度 -40°C ... +125°C
周囲温度 max. -40°C ... +125°C
(UL 定格 周囲温度 : -20°C ... +80°C)
詳細は電気的接続の項を参照
出力信号

CANopen

ダウンロード ファイルダウンロード

データシート

マニュアル

CE宣言：

STEPファイルとソフトウェア:

お探しの製品情報は見つかりませんでしたか？弊社営業チームまでお問い合わせください。

この製品の標準バージョン
グループ製品アイテム
商品名 測定範囲 [bar］ 最大過圧 [bar］ 出力信号

CMP2.5M

0 ... 2.5

7.5

精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.3/± 0.2
電源 [VDC］: 9 ... 32
タイプコード: 8271 75 2517 35 0000 0000 51 44

CMP4.0M

0 ... 4

12

精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 9 ... 32
タイプコード: 8271 76 2517 35 0000 0000 51 44

CMP6.0M

0 ... 6

18

精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 9 ... 32
タイプコード: 8271 77 2517 35 0000 0000 51 44

CMP10.0M

0 ... 10

20

CANopen bus protocol
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 8 ... 32
圧力接続: G1/4" male
タイプコード: 8270 78 2517 35 0000 0000 52 43

CMP16.0M

0 ... 16

48

精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 9 ... 32
タイプコード: 8271 79 2517 35 0000 0000 51 44

CMP25.0M

0 ... 25

75

精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 9 ... 32
タイプコード: 8271 80 2517 35 0000 0000 51 44

CMP40.0M

0 ... 40

120

精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 9 ... 32
タイプコード: 8271 81 2517 35 0000 0000 51 44

CMP100.0M

0 ... 100

300

精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 9 ... 32
タイプコード: 8271 83 2517 35 0000 0000 51 44

CMP250.0M

0 ... 250

500

CANopen bus protocol
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 8 ... 32
圧力接続: G1/4" male
タイプコード: 8270 74 2517 35 0000 0000 52 43

CMP400.0M

0 ... 400

800

CANopen bus protocol
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 8 ... 32
圧力接続: G1/4" male
タイプコード: 8270 84 2517 35 0000 0000 52 43
関連商品

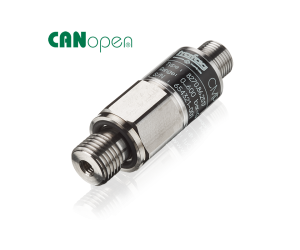

  1. CMP 8270
