NAP 8842/8843 圧力トランスミッタ

戻る
  • 造船 造船

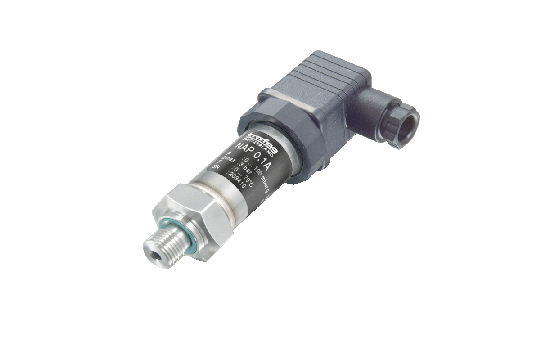

main product photo

主な特徴

    • 100 mbarを超える圧力範囲
    • 測定流体温度 最高150°C
    • EMC 電磁両立性、IEC 61000
    • オプション：雷保護（IEC 61000-4-5）、10kA（8/20 µs）
製品について

テクニカルデータ

その他の情報
製品コード 8842/8843
製品名 NAP
指定 圧力トランスミッタ
測定範囲 0 ... 0.1 から 0 ... 1000 bar
測定原理 ピエゾ抵抗
承認／適合性 DNV
出力信号 4 ... 20 mA
0 ... 10 VDC
電気的接続 ケーブル; DIN43650-A;
Binder 723; MIL-C 26482
圧力接続 G1/4 メス;
G1/4 オス;
G1/4 オス (圧力計);
G1/2 オス;
G1/2 オス、前面薄膜;
G1/2 オス、前面統合式薄膜;
G1/2 オス (圧力計)
メディア温度 0°C ... +80°C
(オプション -25 ... +100°C/-25 ... +150°C)
周囲温度 0°C ... +70°C
(オプション -25 ... +85°C)
出力信号

4 … 20 mA
0 … 10 VDC

ダウンロード ファイルダウンロード

データシート

CE宣言：

お探しの製品情報は見つかりませんでしたか？弊社営業チームまでお問い合わせください。

この製品の標準バージョン
グループ製品アイテム
商品名 測定範囲 [bar］ 最大過圧 [bar］

NAP0.1A

0 ... 0.1

3
精度 @ 25°C typ.: ±0.5
電源 [VDC］: 9 ... 33
タイプコード: 8842 66 P515 04 0000 0000 19 58

NAP0.2A

0 ... 0.2

3
精度 @ 25°C typ.: ±0.5
電源 [VDC］: 9 ... 33
タイプコード: 8842 68 P515 04 0000 0000 19 58

NAP0.4A

0 ... 0.4

3
精度 @ 25°C typ.: ±0.5
電源 [VDC］: 9 ... 33
タイプコード: 8842 69 P515 04 0000 0000 19 58

NAP0.6A

0 ... 0.6

3
精度 @ 25°C typ.: ±0.5
電源 [VDC］: 9 ... 33
タイプコード: 8842 70 P515 04 0000 0000 19 58

NAP1.0A

0 ... 1.0

3
精度 @ 25°C typ.: ±0.5
電源 [VDC］: 9 ... 33
タイプコード: 8842 71 P515 04 0000 0000 19 58
関連商品
  1. EPI 8287
    EPI 8287
  2. ECT 8473
    ECT 8473

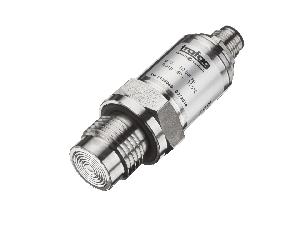

  3. ESH 8845
