NAT 8252

NAT 8252 工業用圧力トランスミッタ

戻る

イメージギャラリーの最後に移動する

イメージギャラリーの最初に移動する

主な特徴

最小形状
完全溶接センサーシステムスチール製、追加シールなし
卓越した長期安定性
オプション: 5倍高過大圧耐性
オプション: 切換出力1または2 PNP

製品について

高精度0.3 %でオプションのスイッチ出力を有したトランスミッタ NAT 8252は、3倍(オプションで5倍)の過大圧耐性があり、極めて長期安定的なスチール技術応用薄膜からなるセンサー素子を利用しています。NAT 8252は、オプションでは1つまたは2つのスイッチ出力の圧力スイッチが利用可能です。堅牢な構造と-40°Cから+125°Cまでの広温度範囲のNAT 8252は、幅広い分野での要求度の高い用途において、最適なソリューションを確実にします。

テクニカルデータ

その他の情報
製品コード	8252
製品名	NAT
指定	工業用圧力トランスミッタ
測定範囲	0 ... 2.5 から 0 ... 1000 bar 0 ... 30 から 0 ... 10000 psi
測定原理	金属薄膜歪式
精度 @ 25°C typ.	± 0.5 % FS typ.
出力信号	4 ... 20 mA, 0 ... 5 VDC, 1 ... 5 VDC, 1 ... 6 VDC, 0 ... 10 VDC およびその他, 0.5 ... 4.5 VDC レシオメトリック, 切換出力1または2PNP
電気的接続	工業規格、接点間隔 9.4 mm; M12x1; MIL-C 26482; Deutsch DT04-3P/4P; ケーブル
圧力接続	G1/4 オス; G1/4 オス (圧力計); G1/4 オスと内蔵減衰; G1/8 オス、DIN3852-E; 1/4NPT オス; 1/8NPT オス; 3/8“-24UNF-2A オス, SAE J1926-2; 7/16-20UNF メス、SAE J512; 7/16-20UNF オス、SAE J1926-2; 7/16-20UNF オス、DIN3866; 9/16-18UNF オス、SAE J1926-2
メディア温度	-40°C ... +125°C
周囲温度	max. -40°C ... +125°C (UL 定格周囲温度 : -20°C ... +80°C) 詳細は電気的接続の項を参照
出力信号	4 … 20 mA 0 … 5 VDC 0 … 10 VDC 1 … 6 VDC

ダウンロードファイルダウンロード

データシート

H72303ak CN 8252 NAT Industrial Pressure Transmitter
cn
pdf 1.7MB
H72303ak DE 8252 NAT Industrial Pressure Transmitter
de
pdf 1.6MB
H72303ak EN 8252 NAT Industrial Pressure Transmitter
en
pdf 1.6MB
H72303ak ES 8252 NAT Industrial Pressure Transmitter
es
pdf 1.6MB
H72303ak FR 8252 NAT Industrial Pressure Transmitter
fr
pdf 1.6MB
H72303ak IT 8252 NAT Industrial Pressure Transmitter
it
pdf 1.6MB
H72303ak JP 8252 NAT Industrial Pressure Transmitter
jp
pdf 1.8MB
H72303ak PL 8252 NAT Industrial Pressure Transmitter
pl
pdf 1.6MB
H72303ak PT 8252 NAT Industrial Pressure Transmitter
pt
pdf 1.6MB

マニュアル

H73303ab Instructions 8250 8252 8254 8256 8258 NHT NAT NAH NAE NAR Pressure Transmitter A5
en
pdf 889KB

CE宣言：

Trafag UL Certificate E516645 Vol1 Sec1 current
en
pdf 324.8KB
CE UKCA Declaration of conformity Pressure Transmitter
en
pdf 73.9KB

STEPファイルとソフトウェア:

8252.XX.XX.30.02
en
STEP 288.4KB
825X.XX.XX.15.01
en
STEP 1.4MB
825X.XX.XX.15.02
en
STEP 513.2KB
825X.XX.XX.15.08
en
STEP 238.6KB
825X.XX.XX.15.22 24 88
en
STEP 382.2KB
825X.XX.XX.15.32
en
STEP 1.2MB
825X.XX.XX.15.35
en
STEP 1.3MB
825X.XX.XX.15.D3
en
STEP 1.6MB
825X.XX.XX.15.D4
en
STEP 1.3MB
825X.XX.XX.16.01
en
STEP 1.4MB
825X.XX.XX.16.02
en
STEP 505KB
825X.XX.XX.16.08
en
STEP 230.4KB
825X.XX.XX.16.22 24 88
en
STEP 374KB
825X.XX.XX.16.32
en
STEP 1.2MB
825X.XX.XX.16.35
en
STEP 1.3MB
825X.XX.XX.16.D3
en
STEP 1.6MB
825X.XX.XX.16.D4
en
STEP 1.3MB
825X.XX.XX.17.01
en
STEP 1.4MB
825X.XX.XX.17.02
en
STEP 523.5KB
825X.XX.XX.17.08
en
STEP 248.9KB
825X.XX.XX.17.32
en
STEP 1.2MB
825X.XX.XX.17.35
en
STEP 1.3MB
825X.XX.XX.17.D3
en
STEP 1.6MB
825X.XX.XX.17.D4
en
STEP 1.3MB
825X.XX.XX.17.J4
en
STEP 639.2KB
825X.XX.XX.18.01
en
STEP 1.4MB
825X.XX.XX.18.02
en
STEP 488.5KB
825X.XX.XX.18.08
en
STEP 213.8KB
825X.XX.XX.18.22 24 88
en
STEP 357.5KB
825X.XX.XX.18.32
en
STEP 1.2MB
825X.XX.XX.18.35
en
STEP 1.3MB
825X.XX.XX.18.D3
en
STEP 1.6MB
825X.XX.XX.18.D4
en
STEP 1.3MB
825X.XX.XX.19.01
en
STEP 1.4MB
825X.XX.XX.19.02
en
STEP 503.8KB
825X.XX.XX.19.08
en
STEP 229.1KB
825X.XX.XX.19.22 24 88
en
STEP 372.8KB
825X.XX.XX.19.32
en
STEP 1.2MB
825X.XX.XX.19.35
en
STEP 1.3MB
825X.XX.XX.19.D3
en
STEP 1.6MB
825X.XX.XX.19.D4
en
STEP 1.3MB
825X.XX.XX.24.01
en
STEP 1.5MB
825X.XX.XX.24.02
en
STEP 548.2KB
825X.XX.XX.24.08
en
STEP 273.5KB
825X.XX.XX.24.32
en
STEP 1.3MB
825X.XX.XX.24.35
en
STEP 1.3MB
825X.XX.XX.24.D3
en
STEP 1.6MB
825X.XX.XX.24.D4
en
STEP 1.3MB
825X.XX.XX.30.01
en
STEP 1.4MB
825X.XX.XX.30.02
en
STEP 494.6KB
825X.XX.XX.30.08
en
STEP 220KB
825X.XX.XX.30.22 24 88
en
STEP 363.6KB
825X.XX.XX.30.32
en
STEP 1.2MB
825X.XX.XX.30.35
en
STEP 1.3MB
825X.XX.XX.30.D3
en
STEP 1.6MB
825X.XX.XX.30.D4
en
STEP 1.3MB
825X.XX.XX.32.01
en
STEP 1.4MB
825X.XX.XX.32.02
en
STEP 532.1KB
825X.XX.XX.32.08
en
STEP 257.5KB
825X.XX.XX.32.22 24 88
en
STEP 401.1KB
825X.XX.XX.32.32
en
STEP 1.3MB
825X.XX.XX.32.35
en
STEP 1.3MB
825X.XX.XX.32.D3
en
STEP 1.6MB
825X.XX.XX.32.D4
en
STEP 1.3MB
825X.XX.XX.42.01
en
STEP 1.4MB
825X.XX.XX.42.02
en
STEP 515.8KB
825X.XX.XX.42.08
en
STEP 241.2KB
825X.XX.XX.42.22 24 88
en
STEP 384.8KB
825X.XX.XX.42.24
en
STEP 642.3KB
825X.XX.XX.42.32
en
STEP 1.2MB
825X.XX.XX.42.35
en
STEP 1.3MB
825X.XX.XX.42.D3
en
STEP 1.8MB
825X.XX.XX.42.D4
en
STEP 1.3MB
825X.XX.XX.43.01
en
STEP 1.4MB
825X.XX.XX.43.02
en
STEP 503KB
825X.XX.XX.43.08
en
STEP 228.3KB
825X.XX.XX.43.32
en
STEP 1.2MB
825X.XX.XX.43.35
en
STEP 1.3MB
825X.XX.XX.43.D3
en
STEP 1.6MB
825X.XX.XX.43.D4
en
STEP 1.3MB
825X.XX.XX.44.01
en
STEP 1.4MB
825X.XX.XX.44.02
en
STEP 500.3KB
825X.XX.XX.44.08
en
STEP 225.6KB
825X.XX.XX.44.22 24 88
en
STEP 369.2KB
825X.XX.XX.44.32
en
STEP 1.2MB
825X.XX.XX.44.35
en
STEP 1.3MB
825X.XX.XX.44.D3
en
STEP 1.6MB
825X.XX.XX.44.D4
en
STEP 1.3MB
825X.XX.XX.49.01
en
STEP 1.4MB
825X.XX.XX.49.02
en
STEP 521.7KB
825X.XX.XX.49.08
en
STEP 247.1KB
825X.XX.XX.49.22 24 88
en
STEP 390.7KB
825X.XX.XX.49.32
en
STEP 1.2MB
825X.XX.XX.49.35
en
STEP 1.3MB
825X.XX.XX.49.D3
en
STEP 1.6MB
825X.XX.XX.49.D4
en
STEP 1.3MB
825X.XX.XX.53.01
en
STEP 1.4MB
825X.XX.XX.53.02
en
STEP 509.9KB
825X.XX.XX.53.08
en
STEP 235.2KB
825X.XX.XX.53.22 24 88
en
STEP 378.8KB
825X.XX.XX.53.32
en
STEP 1.2MB
825X.XX.XX.53.35
en
STEP 1.3MB
825X.XX.XX.53.D3
en
STEP 1.6MB
825X.XX.XX.53.D4
en
STEP 1.3MB
825X.XX.XX.54.22 24 88
en
STEP 334.3KB
825X.XX.XX.67.D4
en
STEP 1.3MB

お探しの製品情報は見つかりませんでしたか？弊社営業チームまでお問い合わせください。

この製品の標準バージョン

グループ製品アイテム

商品名	測定範囲 [bar］	最大過圧 [bar］

NAT2.5A

0 ... 2.5

7.5

精度 @ 25°C typ.: ±0.5

NLH @ 25°C (BSL) FS typ.: ±0.2

電源 [VDC］: 9 ... 32

タイプコード: 8252 75 2517 01 0000 0000 19 34 44 61

NAT4.0A

0 ... 4

精度 @ 25°C typ.: ±0.5

NLH @ 25°C (BSL) FS typ.: ±0.2

電源 [VDC］: 9 ... 32

タイプコード: 8252 76 2517 01 0000 0000 19 34 44 61

NAT6.0A

0 ... 6

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 9...32

タイプコード: 8252 77 2517 01 0000 0000 19 34 44 61

NAT10.0A

0 ... 10

精度 @ 25°C typ.: ±0.5

NLH @ 25°C (BSL) FS typ.: ±0.2

電源 [VDC］: 9...32

タイプコード: 8252 78 2517 01 0000 0000 19 34 44 61

NAT16.0A

0 ... 16

精度 @ 25°C typ.: ±0.5

NLH @ 25°C (BSL) FS typ.: ±0.2

電源 [VDC］: 9 ... 32

タイプコード: 8252 79 2517 01 0000 0000 19 34 44 61

NAT25.0A

0 ... 25

精度 @ 25°C typ.: ±0.5

NLH @ 25°C (BSL) FS typ.: ±0.2

電源 [VDC］: 9 ... 32

タイプコード: 8252 80 2517 01 0000 0000 19 34 44 61

NAT40.0A

0 ... 40

120

精度 @ 25°C typ.: ±0.5

NLH @ 25°C (BSL) FS typ.: ±0. 2

電源 [VDC］: 9 ... 32

タイプコード: 8252 81 2517 01 0000 0000 19 34 44 61

NAT60.0A

0 ... 60

180

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 9 ... 32

タイプコード: 8252 82 2517 01 0000 0000 19 34 44 61

NAT100.0A

0 ... 100

300

精度 @ 25°C typ.: ±0.5

NLH @ 25°C (BSL) FS typ.: ±0.2

電源 [VDC］: 9 ... 32

タイプコード: 8252 83 2517 01 0000 0000 19 34 44 61

NAT250.0A

0 ... 250

750

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 9 ... 32

タイプコード: 8252 74 2517 01 0000 0000 19 34 44 61

NAT400.0A

0 ... 400

1000

精度 @ 25°C typ.: ±0.5

NLH @ 25°C (BSL) FS typ.: ±0.2

電源 [VDC］: 9 ... 32

タイプコード: 8252 84 2517 01 0000 0000 19 34 44 61

NAT600.0A

0 ... 600

1500

精度 @ 25°C typ.: ±0.5

NLH @ 25°C (BSL) FS typ.: ±0.2

電源 [VDC］: 9 ... 32

タイプコード: 8252 86 2517 01 0000 0000 19 34 44 61

NAT2.5V

0 ... 2.5

7.5

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 15 ... 32

タイプコード: 8252 75 2517 01 0000 0000 17 34 44 61

NAT4.0V

0 ... 4

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 15 ... 32

タイプコード: 8252 76 2517 01 0000 0000 17 34 44 61

NAT6.0V

0 ... 6

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 15 ... 32

タイプコード: 8252 77 2517 01 0000 0000 17 34 44 61

NAT10.0V

0 ... 10

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 15 ... 32

タイプコード: 8252 78 2517 01 0000 0000 17 34 44 61

NAT16.0V

0 ... 16

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 15 ... 32

タイプコード: 8252 79 2517 01 0000 0000 17 34 44 61

NAT25.0V

0 ... 25

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 15 ... 32

タイプコード: 8252 80 2517 01 0000 0000 17 34 44 61

NAT40.0V

0 ... 40

120

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 15 ... 32

タイプコード: 8252 81 2517 01 0000 0000 17 34 44 61

NAT 60.0A

0 ... 60

180

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 9 ... 32

タイプコード: 8252 82 2517 01 0000 0000 19 34 44 61

NAT100.0V

0 ... 100

300

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 15 ... 32

タイプコード: 8252 83 2517 01 0000 0000 17 34 44 61

NAT250.0V

0 ... 250

750

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 15 ... 32

タイプコード: 8252 74 2517 01 0000 0000 17 34 44 61

NAT400.0V

0 ... 400

1000

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 15 ... 32

タイプコード: 8252 84 2517 01 0000 0000 17 34 44 61

NAT600.0V

0 ... 600

1500

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 15 ... 32

タイプコード: 8252 86 2517 01 0000 0000 17 34 44 61

NAT2.5AM

0 ... 2.5

7.5

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 9 ... 32

タイプコード: 8252 75 2517 32 0000 0000 19 33 44 61

NAT4.0AM

0 ... 4

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 9 ... 32

タイプコード: 8252 76 2517 32 0000 0000 19 33 44 61

NAT6.0AM

0 ... 6

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 9 ... 32

タイプコード: 8252 77 2517 32 0000 0000 19 33 44 61

NAT10.0AM

0 ... 10

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 9 ... 32

タイプコード: 8252 78 2517 32 0000 0000 19 33 44 61

NAT16.0AM

0 ... 16

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 9 ... 32

タイプコード: 8252 79 2517 32 0000 0000 19 33 44 61

NAT25.0AM

0 ... 25

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 9 ... 32

タイプコード: 8252 80 2517 32 0000 0000 19 33 44 61

NAT40.0AM

0 ... 40

120

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 9 ... 32

タイプコード: 8252 81 2517 32 0000 0000 19 33 44 61

NAT60.0AM

0 ... 60

180

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 9 ... 32

タイプコード: 8252 82 2517 32 0000 0000 19 33 44 61

NAT100.0AM

0 ... 100

300

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 9 ... 32

タイプコード: 8252 83 2517 32 0000 0000 19 33 44 61

NAT160.0AM

0 ... 160

480

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 9 ... 32

タイプコード: 8252 85 2517 32 0000 0000 19 33 44 61

NAT250.0AM

0 ... 250

750

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 9 ... 32

タイプコード: 8252 74 2517 32 0000 0000 19 33 44 61

NAT400.0AM

0 ... 400

1000

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 9 ... 32

タイプコード: 8252 84 2517 32 0000 0000 19 33 44 61

NAT600.0AM

0 ... 600

1500

精度 @ 25°C typ.: ±0.5

電源 [VDC］: 9 ... 32

タイプコード: 8252 86 2517 32 0000 0000 19 33 44 61

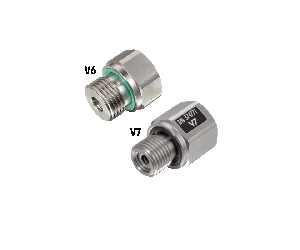

アクセサリ
