Trasmettitori di pressione trafag: come “Volare Alto” in sicurezza

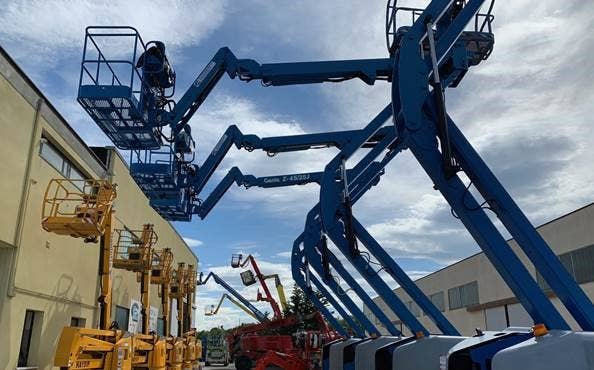

Quando si parla di piattaforme è fondamentale garantire la massima sicurezza degli operatori e, di conseguenza, anche i sensori utilizzati devono dimostrarsi estremamente affidabili. È questa una delle principali motivazioni che hanno condotto un nostro importante cliente in Romagna, a scegliere la qualità dei trasduttori di pressione di Trafag. La sicurezza degli operatori non può prescindere da altissimi standard qualitativi e l’efficienza delle stesse piattaforme aeree deve essere al 100%. Il trasmettitore di pressione 8270 con uscita CANbus, ricopre un ruolo chiave per garantire le migliori prestazioni del mezzo, assicurando il massimo grado di tutela degli operatori. Gli elevati standard di ripetibilità, linearità e precisione del segnale garantiscono il movimento desiderato sulla piattaforma.

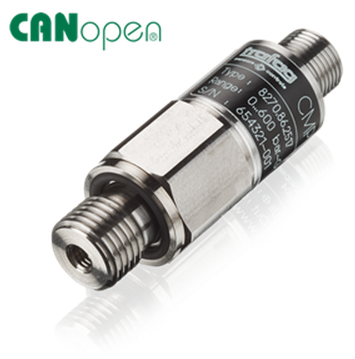

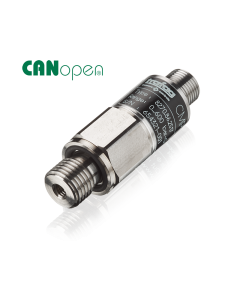

Il modello 8270 si dimostra particolarmente robusto e ideale per veicoli soggetti a shock (100g / 11ms), vibrazioni (40g (20 ... 2000Hz)), picchi di pressione (2xFS) e temperatura. In particolare, il controllo della pressione e della temperatura dell’olio nel circuito idraulico delle macchine è affidato al trasmettitore di pressione con uscita CANbus modello 8270, con elemento sensibile a film sottile su acciaio, un design compatto (chiave 19mm e lunghezza totale di 60mm comprensiva di attacco meccanico ed elettrico) e realizzato completamente in acciaio inox. La particolarità del trasmettitore di pressione Trafag è quella di garantire con un solo sensore una doppia uscita digitale (CANopen bus protocol DS301/DS404 supports CAN 2.0A/B) per il monitoraggio della pressione e della temperatura. La precisione del valore di pressione è di ±0,15% del valore di fondo scala (tipicamente 400bar), mentre la precisione del valore di temperatura è di ±1°C. La connessione elettrica M12x1 garantisce un grado di protezione IP67, mentre lo smorzatore integrato garantisce la protezione dell’elemento sensibile da eventuali picchi di pressione. Il trasmettitore di pressione modello 8270 ha un ampio range di lavoro da 0 … 200mbar a 0 … 600bar con una temperatura ambiente da -40 a +125°C e una temperatura del fluido da -50°C a +135°C.

• CiA conformance tested
• All CiA bus speeds: 10kbit/s...1Mbit/s
• Autobaud
• Supports 11/29 bit identifiers: CAN 2.0 A/B
• Frequency of measurement and transmission upto 1kHz
• Moving average filter: 1ms...65s (pressure)
• Additional PDO mode: delta and limit triggered
• All standardised data types for PDO’s Floating point, integer with 32, 24, 16 bits

• Eligible, prefix adjustable units pressure: bar, Pa, psi, mmHg, mmWg, atm, at; temperature: °C, °F, K
• Auto-zero function
• Auto-Start-Mode for operation without master
• 4 Pressure - and 4 temperature tresholds with 8 free definable CAN messages
• Separate storage of parameters for communication and application
• Flash-Update
• Baudrate detection
