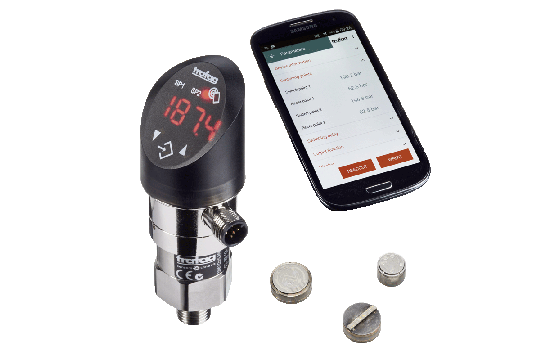

DPS 8381 Pressostato digitale con display

torna alla panoramica

Vai alla fine della galleria di immagini

Vai all'inizio della galleria di immagini

Caratteristiche principali

Programmabile anche tramite app per smartphone NFC (Android)
Il display e il connettore elettrico possono essere ruotati in modo indipendente 335°/343°
Uscita analogica commutabile mA o V
Data logger integrato
Campo di misura regolabile

Descrizione

DPS 8381 è la combinazione ideale tra un pressostato e un trasmettitore con relativa visualizzazione del valore di pressione. È possibile effettuare la parametrizzazione direttamente tramite il dispositivo oppure tramite app per smartphone NFC. Grazie alle diverse possibilitá di parametrizzazioni e alla vasta gamma di modelli disponibili, rendono l’apparecchio DPS 8381 la soluzione ideale per un vasto campo di difficili applicazioni.

Dati tecnici

Più informazioni
Codice del prodotto	8381
Nome	DPS
Categoria	Pressostato digitale con display
Campo di misura	0 ... 2.5 to 0 ... 600 bar 0 ... 30 to 0 ... 7500 psi adjustable
Principio di misura	Film sottile su acciaio
Precisione @ 25°C tip.	± 0.5 % F.S. tip.
Segnale di uscita	4 ... 20 mA, 0 ... 5 VDC, 1 ... 6 VDC, 0 ... 10 VDC, commutabile mA o V
Connessione elettrica	Connettore maschio M12x1, 5 poli Connettore maschio M12x1, 4 poli
Attacco al processo	G1/4" f; G1/4" m Guarnizione; G1/4" m con attenuazione integrato; G1/4" m (Manometro EN 837; G1/2" m (Manometro) EN 837; 1/4"NPT m; 1/2"NPT m; R1/4" m, DIN3858; M14x1.5 m, DIN6149-2; 7/16"-20UNF m, DIN3866; 7/16" -20UNF m, SAE4 (J1926); 7/16"-20UNF f, SAE
Temperatura del fluido	-25°C ... +85°C
Temperatura ambiente	-25°C ... +85°C

Downloads Go to file Downloads

Specifica tecnica:

H72321r CN 8381 DPS Display Pressure Switch
cn
pdf 710.1KB
H72321r DE 8381 DPS Display Pressure Switch
de
pdf 625.8KB
H72321r EN 8381 DPS Display Pressure Switch
en
pdf 624.2KB
H72321r ES 8381 DPS Display Pressure Switch
es
pdf 625.6KB
H72321r FR 8381 DPS Display Pressure Switch
fr
pdf 625.8KB
H72321r IT 8381 DPS Display Pressure Switch
it
pdf 625.6KB
H72321r JP 8381 DPS Display Pressure Switch
jp
pdf 721.2KB
H72321r PL 8381 DPS Display Pressure Switch
pl
pdf 626.8KB
H72321r PT 8381 DPS Display Pressure Switch
pt
pdf 626.3KB

Manuale:

H73320p Instructions 8380 8381 DPC DPS Pressure Switch with Display
en
pdf 493.4KB

Flyer:

H70694r CN 8381 DPS Display Pressure Switch
cn
pdf 3.6MB
H70694r DE 8381 DPS Display Pressure Switch
de
pdf 3.6MB
H70694r EN 8381 DPS Display Pressure Switch
en
pdf 3.6MB
H70694r ES 8381 DPS Display Pressure Switch
es
pdf 3.6MB
H70694r FR 8381 DPS Display Pressure Switch
fr
pdf 3.6MB
H70694r IT 8381 DPS Display Pressure Switch
it
pdf 3.6MB
H70694r JP 8381 DPS Display Pressure Switch
jp
pdf 3.6MB
H70694r PL 8381 DPS Display Pressure Switch
pl
pdf 3.6MB
H70694r PT 8381 DPS Display Pressure Switch
pt
pdf 3.6MB

Dichiarazione:

CE UKCA Declaration of conformity Pressure Transmitter
en
pdf 73.9KB

Step files and software:

8381.XX.XX.10.32
en
STEP 743.5KB
8381.XX.XX.10.35
en
STEP 759.1KB
8381.XX.XX.11.32
en
STEP 761KB
8381.XX.XX.11.35
en
STEP 776.5KB
8381.XX.XX.15.32
en
STEP 789.7KB
8381.XX.XX.15.35
en
STEP 805.3KB
8381.XX.XX.17.32
en
STEP 786.3KB
8381.XX.XX.17.35
en
STEP 801.9KB
8381.XX.XX.18.32
en
STEP 746KB
8381.XX.XX.18.35
en
STEP 761.5KB
8381.XX.XX.19.32
en
STEP 747.7KB
8381.XX.XX.19.35
en
STEP 763.4KB
8381.XX.XX.24.32
en
STEP 802.7KB
8381.XX.XX.24.35
en
STEP 818.3KB
8381.XX.XX.30.32
en
STEP 747.4KB
8381.XX.XX.30.35
en
STEP 763KB
8381.XX.XX.31.32
en
STEP 1.4MB
8381.XX.XX.31.35
en
STEP 792KB
8381.XX.XX.42.32
en
STEP 764.7KB
8381.XX.XX.42.35
en
STEP 780.3KB
8381.XX.XX.51.32
en
STEP 747.2KB
8381.XX.XX.51.35
en
STEP 762.8KB

Non hai trovato le informazioni sul prodotto che stavi cercando? Si prega di contattare il nostro team di vendita.

Altre varianti di questo prodotto per una produzione veloce

Prodotti raggruppati

Nome del prodotto	Campo di misura [bar]	Sovrapressione [bar]	Segnale di uscita

DPS250.0PAP1

0 ... 250

750

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 15 ... 30

Attacco al processo: G1/4" maschio

Codici: 8381 74 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS160.0PAP1

0 ... 160

480

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 15 ... 30

Attacco al processo: G1/4" maschio

Codici: 8381 85 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS400.0PAP1

0 ... 400

1000

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 15 ... 30

Attacco al processo: G1/4" maschio

Codici: 8381 84 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS60.0PAP1

0 ... 60

180

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 15 ... 30

Attacco al processo: G1/4" maschio

Codici: 8381 82 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS100.0PAP1

0 ... 100

300

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 15 ... 30

Attacco al processo: G1/4" maschio

Codici: 8381 83 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS600.0PAP1

0 ... 600

1500

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 15 ... 30

Attacco al processo: G1/4" maschio

Codici: 8381 86 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS10.0PAP1

0 ... 10

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 15 ... 30

Attacco al processo: G1/4" maschio

Codici: 8381 78 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS40.0PAP1

0 ... 40

120

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 15 ... 30

Attacco al processo: G1/4" maschio

Codici: 8381 81 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS25.0PAP1

0 ... 25

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 15 ... 30

Attacco al processo: G1/4" maschio

Codici: 8381 80 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS16.0PAP1

0 ... 16

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 15 ... 30

Attacco al processo: G1/4" maschio

Codici: 8381 79 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS2.5PAP1

0 ... 2.5

7.5

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 15 ... 30

Attacco al processo: G1/4" maschio

Codici: 8381 75 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS4.0PAP1

0 ... 4

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 15 ... 30

Attacco al processo: G1/4" maschio

Codici: 8381 76 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS6.0PAP1

0 ... 6

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 15 ... 30

Attacco al processo: G1/4" maschio

Codici: 8381 77 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2
