Gama de productos de transmisores de presión de Trafag

Para ver el contenido completo, haga clic en la línea correspondiente (en gris) para ampliarla.

La tabla está en inglés y pronto estará disponible en varios idiomas

Explicación de la estructura

Trafag ofrece una amplia y completa gama de transmisores de presión optimizados para los requisitos específicos de una amplia variedad de aplicaciones. La amplia gama, que ha crecido continuamente durante más de dos décadas, está claramente estructurada para permitir una rápida identificación del producto más adecuado. Con la ayuda de la tabla se puede identificar fácilmente el producto adecuado:

Las filas grises (horizontales) muestran las aplicaciones objetivo y los requisitos estándar correspondientes. Las columnas naranjas (verticales) muestran la estructura interna y las familias de productos.

Aplicaciones objetivo

Las principales aplicaciones de los transmisores de presión se encuentran en los grupos de productos «Industria», «Ferrocarril», «Construcción naval y grandes motores», «Hidrógeno» y «Bancos de ensayo» y, por tanto, en la primera columna:

El grupo de productos «Industria» incluye productos que no cumplen ninguna norma especial y que se utilizan con frecuencia en aplicaciones hidráulicas o neumáticas, así como en máquinas y sistemas de medición de la presión de una gran variedad de gases y líquidos.
En la «tecnología ferroviaria» para trenes se utilizan transmisores de presión que deben cumplir ciertas normas ferroviarias como la EN 50155.
En la «construcción naval», se requieren aprobaciones de las sociedades de clasificación. Además, en los «motores» se utilizan transmisores de presión homologados. Por lo tanto, estos dos grupos se muestran en la misma zona de la tabla.
Los transmisores de presión para «aplicaciones de hidrógeno» requieren una célula de medición y otras piezas en contacto con el medio que sean compatibles con el hidrógeno.
Los transmisores de presión para la «tecnología de bancos de pruebas y ensayos» se caracterizan por una precisión de medición especialmente elevada.

Como subgrupo de las aplicaciones objetivo, se destacan en cada caso los modelos que cuentan con homologaciones para zonas antideflagrantes o señales de salida digitales como CANopen o IO-Link.

Columnas "Industrias" de la cartera de productos Trafag

Estructura interna de los transmisores de presión

La estructura interna de los transmisores de presión se clasifica en función de la tecnología de sensores utilizada. Así, hay sensores de capa fina de acero, de capa gruesa cerámica y piezorresistivos.

Los productos con la misma tecnología de sensores están disponibles en diferentes versiones, cada una de ellas adaptada a los requisitos de la aplicación de destino. Las familias de productos difieren en diseño y tamaño.

Los transmisores de presión con sensores de capa fina de acero están disponibles en anchos de llave (SW o HEX) de 19 mm y 27 mm, con pantalla y en versiones especiales, como por ejemplo con membrana rasante.
Las tecnologías de capa gruesa cerámica y piezorresistivos se utilizan en productos sumergibles para la medición del nivel de líquidos.

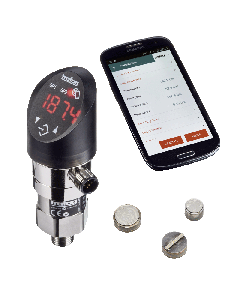

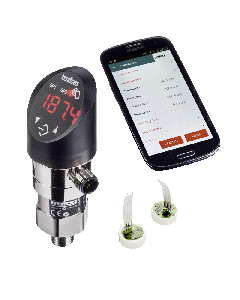

Existen variantes con display digital para productos con células tanto de capa fina de acero como de película gruesa cerámia.

Artículo y vídeo «¿Cómo funciona un transmisor de presión?»

Libro blanco con vídeo explicativo sobre "¿Cómo funciona un transmisor de presión?"

Los transmisores de presión Trafag siempre están marcados con un número de producto de cuatro dígitos y una designación de producto de tres a cuatro dígitos. La designación representa un tipo de producto específico dentro de una familia de productos. El código numérico distingue entre diferentes generaciones del mismo tipo de producto.

Por ejemplo: Los transmisores de presión de capa fina de acero de ancho de llave 27 (sin homologación Ex) pertenecen a la familia de productos EPx, donde la x minúscula representa la designación de la aplicación de destino del modelo respectivo (I=Industria, R=Ferroviario, N=Naval). Así, el EPR es un transmisor de presión de tamaño llave SW27 con un sensor de capa fina de acero para aplicaciones ferroviarias. Está disponible con los códigos de producto 8283 y 8293. La diferencia entre ambos códigos es la generación del producto: los EPx con código 828x son la generación más reciente, los EPx con código 829x se basan en la tecnología de chip más antigua. Haga clic en el enlace del menú contextual para obtener más información sobre el producto y también accederá a la hoja de datos con todas las especificaciones técnicas relevantes.

La estructura actual no se creó en una mesa de dibujo, sino que ha ido creciendo a lo largo de muchas décadas. Por lo tanto, existen varias excepciones a las reglas descritas anteriormente para el etiquetado de familias de productos. Además, hay productos que se pueden utilizar en varios campos de aplicación y, por eso, se enumeran varias veces en la tabla general.

8283 Transmisor de presión ferroviario de Trafag

Si no está seguro de qué producto Trafag es el más adecuado para su aplicación, póngase en contacto con nosotros. Nuestros especialistas estarán encantados de proporcionarle un asesoramiento competente y completo.
