NAH 8254

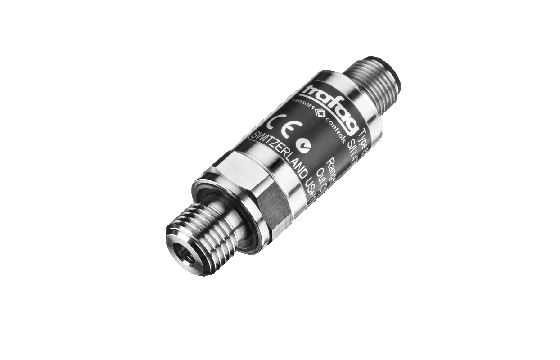

NAH 8254 Transmisor de presión

Volver a la vista general

Saltar al final de la galería de imágenes

Saltar al comienzo de la galería de imágenes

Características

Precisión de medición 0.3 %
Sistema de sensores de acero totalmente soldado sin juntas adicionales
Excelente estabilidad duradera
Opcional: quíntuple resistencia a la sobrepresión
Opcional: Salida de conmutación 1 o 2 PNP

Acerca de

El transmisor de presión NAH 8254 con precisión mejorada del 0.3 % y salidas de conmutación opcionales dispone de una celda de sensor con película delgada sobre acero extremadamente estable a largo plazo con protección contra sobrepresión triplicada (también disponible quintuplicada). El robusto diseño y el amplio rango de temperaturas de entre -40°C y +125°C hacen del NAH 8254 la solución ideal para medir la presión de forma precisa y fiable en condiciones ambientales adversas.

Datos técnicos

Más información
Código de producto	8254
Nombre	NAH
Denominación	Transmisor de presión
Rango de medición	0 ... 0.2 a 0 ... 1000 bar 0 ... 3 a 0 ... 10000 psi
Principio de medición	Capa fina de acero
Precisión @ 25°C típ.	± 0.3 % FS típ.
Señal de salida	4 ... 20 mA, 0 ... 5 VDC, 1 ... 5 VDC, 1 ... 6 VDC, 0 ... 10 VDC y otros, 0.5 ... 4.5 VDC radiométrico, Salida de conmutación: 1 o 2 PNP
Conexiones eléctricas	Estándar industrial, distancia de contacto 9.4 mm; M12x1; MIL-C 26482; Deutsch DT04-3P/4P; Cable
Conexiones a proceso	G1/4 m; G1/4 m (Manómetro); G1/4 m con amortiguación integrada; G1/8 m, DIN3852-E; 1/4NPT m; 1/8NPT m; 3/8-24UNF-2A m; 7/16-20UNF h, SAE J512; 7/16-20UNF m, SAE J1926-2; 7/16-20UNF m, DIN3866; 9/16-18UNF m, SAE J
Temperatura del medio	-40°C ... +125°C
Temperatura ambiente	máx. -40°C ... +125°C (UL-homologué temperatura del ambiente: -20°C ... +80°C) Para más detalles, consulte la sección Conexión eléctrica
Señal de salida	4 … 20 mA 0 … 5 VDC 0 … 10 VDC 1 … 6 VDC

Descargas Ir a las descargas de archivo

Hoja de datos:

H72304ac CN 8254 NAH Pressure Transmitter
cn
pdf 1.6MB
H72304ac DE 8254 NAH Pressure Transmitter
de
pdf 1.4MB
H72304ac EN 8254 NAH Pressure Transmitter
en
pdf 1.5MB
H72304ac ES 8254 NAH Pressure Transmitter
es
pdf 1.4MB
H72304ac FR 8254 NAH Pressure Transmitter
fr
pdf 1.4MB
H72304ac IT 8254 NAH Pressure Transmitter
it
pdf 1.4MB
H72304ac JP 8254 NAH Pressure Transmitter
jp
pdf 1.6MB
H72304ac PL 8254 NAH Pressure Transmitter
pl
pdf 1.4MB
H72304ac PT 8254 NAH Pressure Transmitter
pt
pdf 1.5MB

Manual de instrucciones:

H73303ab Instructions 8250 8252 8254 8256 8258 NHT NAT NAH NAE NAR Pressure Transmitter A5
en
pdf 889KB

Certificados:

Trafag UL Certificate E516645 Vol1 Sec1 current
en
pdf 324.8KB
CE UKCA Declaration of conformity Pressure Transmitter
en
pdf 73.9KB
DNVGL MR NAE 8256
en
pdf 73KB

Archivos STEP y software:

8252.XX.XX.30.02
en
STEP 288.4KB
825X.XX.XX.15.01
en
STEP 1.4MB
825X.XX.XX.15.02
en
STEP 513.2KB
825X.XX.XX.15.08
en
STEP 238.6KB
825X.XX.XX.15.22 24 88
en
STEP 382.2KB
825X.XX.XX.15.32
en
STEP 1.2MB
825X.XX.XX.15.35
en
STEP 1.3MB
825X.XX.XX.15.D3
en
STEP 1.6MB
825X.XX.XX.15.D4
en
STEP 1.3MB
825X.XX.XX.16.01
en
STEP 1.4MB
825X.XX.XX.16.02
en
STEP 505KB
825X.XX.XX.16.08
en
STEP 230.4KB
825X.XX.XX.16.32
en
STEP 1.2MB
825X.XX.XX.16.35
en
STEP 1.3MB
825X.XX.XX.16.D3
en
STEP 1.6MB
825X.XX.XX.16.D4
en
STEP 1.3MB
825X.XX.XX.17.01
en
STEP 1.4MB
825X.XX.XX.17.02
en
STEP 523.5KB
825X.XX.XX.17.08
en
STEP 248.9KB
825X.XX.XX.17.22 24 88
en
STEP 392.5KB
825X.XX.XX.17.32
en
STEP 1.2MB
825X.XX.XX.17.35
en
STEP 1.3MB
825X.XX.XX.17.D3
en
STEP 1.6MB
825X.XX.XX.17.D4
en
STEP 1.3MB
825X.XX.XX.17.J4
en
STEP 639.2KB
825X.XX.XX.18.01
en
STEP 1.4MB
825X.XX.XX.18.02
en
STEP 488.5KB
825X.XX.XX.18.08
en
STEP 213.8KB
825X.XX.XX.18.22 24 88
en
STEP 357.5KB
825X.XX.XX.18.32
en
STEP 1.2MB
825X.XX.XX.18.35
en
STEP 1.3MB
825X.XX.XX.18.D3
en
STEP 1.6MB
825X.XX.XX.18.D4
en
STEP 1.3MB
825X.XX.XX.19.01
en
STEP 1.4MB
825X.XX.XX.19.02
en
STEP 503.8KB
825X.XX.XX.19.08
en
STEP 229.1KB
825X.XX.XX.19.22 24 88
en
STEP 372.8KB
825X.XX.XX.19.32
en
STEP 1.2MB
825X.XX.XX.19.35
en
STEP 1.3MB
825X.XX.XX.19.D3
en
STEP 1.6MB
825X.XX.XX.19.D4
en
STEP 1.3MB
825X.XX.XX.24.01
en
STEP 1.5MB
825X.XX.XX.24.02
en
STEP 548.2KB
825X.XX.XX.24.08
en
STEP 273.5KB
825X.XX.XX.24.22 24 88
en
STEP 417.1KB
825X.XX.XX.24.32
en
STEP 1.3MB
825X.XX.XX.24.35
en
STEP 1.3MB
825X.XX.XX.24.D3
en
STEP 1.6MB
825X.XX.XX.24.D4
en
STEP 1.3MB
825X.XX.XX.30.01
en
STEP 1.4MB
825X.XX.XX.30.02
en
STEP 494.6KB
825X.XX.XX.30.08
en
STEP 220KB
825X.XX.XX.30.32
en
STEP 1.2MB
825X.XX.XX.30.35
en
STEP 1.3MB
825X.XX.XX.30.D3
en
STEP 1.6MB
825X.XX.XX.30.D4
en
STEP 1.3MB
825X.XX.XX.32.01
en
STEP 1.4MB
825X.XX.XX.32.02
en
STEP 532.1KB
825X.XX.XX.32.08
en
STEP 257.5KB
825X.XX.XX.32.22 24 88
en
STEP 401.1KB
825X.XX.XX.32.32
en
STEP 1.3MB
825X.XX.XX.32.35
en
STEP 1.3MB
825X.XX.XX.32.D3
en
STEP 1.6MB
825X.XX.XX.32.D4
en
STEP 1.3MB
825X.XX.XX.42.01
en
STEP 1.4MB
825X.XX.XX.42.02
en
STEP 515.8KB
825X.XX.XX.42.08
en
STEP 241.2KB
825X.XX.XX.42.22 24 88
en
STEP 384.8KB
825X.XX.XX.42.24
en
STEP 642.3KB
825X.XX.XX.42.32
en
STEP 1.2MB
825X.XX.XX.42.35
en
STEP 1.3MB
825X.XX.XX.42.D3
en
STEP 1.8MB
825X.XX.XX.42.D4
en
STEP 1.3MB
825X.XX.XX.43.01
en
STEP 1.4MB
825X.XX.XX.43.02
en
STEP 503KB
825X.XX.XX.43.08
en
STEP 228.3KB
825X.XX.XX.43.32
en
STEP 1.2MB
825X.XX.XX.43.35
en
STEP 1.3MB
825X.XX.XX.43.D3
en
STEP 1.6MB
825X.XX.XX.54.22 24 88
en
STEP 334.3KB

¿No encontró la versión deseada? Por favor, contacte con nuestro equipo de ventas.

Variantes estándar de este producto

Artículos/productos agrupados

Nombre del producto	Rango de medición [bar]	Sobrepresión máx. [bar]

NAH0.2A

0 ... 0.2

1.2

Precisión @ 25°C típ.: ± 0.8

NLH @ 25°C (BSL) FS típ.: ± 0.2

Alimentación [VDC]: 9 ... 32

Código de tipo: 8254 68 2317 32 0000 0000 19 33 44 61

NAH0.4A

0 ... 0.4

1.2

Precisión @ 25°C típ.: ± 0.8

NLH @ 25°C (BSL) FS típ.: ± 0.2

Alimentación [VDC]: 9 ... 32

Código de tipo: 8254 69 2317 32 0000 0000 19 33 44 61

NAH0.6A

0 ... 0.6

1.2

Precisión @ 25°C típ.: ± 0.8

NLH @ 25°C (BSL) FS típ.: ± 0.2

Alimentación [VDC]: 9 ... 32

Código de tipo: 8254 70 2317 32 0000 0000 19 33 44 61

NAH1.0A

0 ... 1.0

Precisión @ 25°C típ.: ± 0.6

NLH @ 25°C (BSL) FS típ.: ± 0.2

Alimentación [VDC]: 9 ... 32

Código de tipo: 8254 71 2317 32 0000 0000 19 33 44 61

NAH1.6A

0 ... 1.6

3.2

Precisión @ 25°C típ.: ± 0.6

NLH @ 25°C (BSL) FS típ.: ± 0.2

Alimentación [VDC]: 9 ... 32

Código de tipo: 8254 73 2317 32 0000 0000 19 33 44 61

NAH2.5A

0 ... 2.5

7.5

Precisión @ 25°C típ.: ± 0.3

NLH @ 25°C (BSL) FS típ.: ± 0.2

Alimentación [VDC]: 9 ... 32

Código de tipo: 8254 75 2317 32 0000 0000 19 33 44 61

NAH4.0A

0 ... 4

Precisión @ 25°C típ.: ± 0.3

NLH @ 25°C (BSL) FS típ.: ± 0.2

Alimentación [VDC]: 9 ... 32

Código de tipo: 8254 76 2317 32 0000 0000 19 33 44 61

NAH6.0A

0 ... 6

Precisión @ 25°C típ.: ± 0.3

NLH @ 25°C (BSL) FS típ.: ± 0.2

Alimentación [VDC]: 9 ... 32

Código de tipo: 8254 77 2317 32 0000 0000 19 33 44 61

NAH10.0A

0 ... 10

Precisión @ 25°C típ.: ± 0.3

NLH @ 25°C (BSL) FS típ.: ± 0.2

Alimentación [VDC]: 9 ... 32

Código de tipo: 8254 78 2317 32 0000 0000 19 33 44 61

NAH16.0A

0 ... 16

Precisión @ 25°C típ.: ± 0.3

NLH @ 25°C (BSL) FS típ.: ± 0.2

Alimentación [VDC]: 9 ... 32

Código de tipo: 8254 79 2317 32 0000 0000 19 33 44 61

NAH25.0A

0 ... 25

Precisión @ 25°C típ.: ± 0.3

NLH @ 25°C (BSL) FS típ.: ± 0.2

Alimentación [VDC]: 9 ... 32

Código de tipo: 8254 80 2317 32 0000 0000 19 33 44 61

NAH40.0A

0 ... 40

120

Precisión @ 25°C típ.: ± 0.3

NLH @ 25°C (BSL) FS típ.: ± 0.2

Alimentación [VDC]: 9 ... 32

Código de tipo: 8254 81 2317 32 0000 0000 19 33 44 61

NAH100.0A

0 ... 100

300

Precisión @ 25°C típ.: ± 0.3

NLH @ 25°C (BSL) FS típ.: ± 0.2

Alimentación [VDC]: 9 ... 32

Código de tipo: 8254 83 2317 32 0000 0000 19 33 44 61

NAH250.0A

0 ... 250

750

Precisión @ 25°C típ.: ± 0.3

NLH @ 25°C (BSL) FS típ.: ± 0.2

Alimentación [VDC]: 9 ... 32

Código de tipo: 8254 74 2317 32 0000 0000 19 33 44 61

NAH400.0A

0 ... 400

1000

Precisión @ 25°C típ.: ± 0.3

NLH @ 25°C (BSL) FS típ.: ± 0.2

Alimentación [VDC]: 9 ... 32

Código de tipo: 8254 84 2317 32 0000 0000 19 33 44 61

NAH600.0A

0 ... 600

1500

Precisión @ 25°C típ.: ± 0.3

NLH @ 25°C (BSL) FS típ.: ± 0.2

Alimentación [VDC]: 9 ... 32

Código de tipo: 8254 86 2317 32 0000 0000 19 33 44 61
