Características
- Precisión de medición 0.3 %
- Sistema de sensores de acero totalmente soldado sin juntas adicionales
- Alta resistencia a la sobrepresión
- Excelente estabilidad duradera
- Opcional: Salida de conmutación 1 o 2 PNP
Acerca de

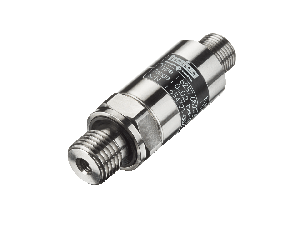

El transmisor de presión para construcción de motores y construcción naval NAE 8256 dispone de eficacia probada, de una robustez extraordinaria y una celda de sensor estable con capa fina de acero. El NAE 8256 es el transmisor de presión más pequeño de su clase con homologaciones para la industria naval y, debido a su amplio rango de temperatura de -40°C a +125°C, así como la seguridad triple contra sobrepresión, es la primera elección en condiciones ambientales exigentes y en aplicaciones marítimas.
Datos técnicos
| Código de producto | 8256 |
|---|---|
| Nombre | NAE |
| Denominación | Transmisor de presión para industria naval |
| Rango de medición | 0 ... 6 a 0 ... 700 bar 0 ... 100 a 0 ... 10000 psi |
| Principio de medición | Capa fina de acero |
| Homologación / Conformidad | DNV EU RO Mutual Recognition Type Approval Certificate |
| Precisión @ 25°C típ. | 0.3 %: ± 0.3 % FS típ. |
| Señal de salida | 4 ... 20 mA, Salida de conmutación: 1 o 2 PNP |
| Conexiones eléctricas | M12x1; Cable IP67/IP68 |
| Conexiones a proceso | G1/4" m; G1/4" m (Manómetro EN 837); G1/8" a, DIN3852-E; 1/4"NPT m; M10x1 m |
| Temperatura del medio | –40°C ... +125°C |
| Temperatura ambiente | –40°C ... +125°C (cable Radox Tenuis 88: -40°C ... +100°C) |
