主な特徴
- 圧力測定精度 0.3 %, 0.5 %
- メディアとデバイスの温度測定
- COM3, 最小プロセスサイクル時間 1 ms
- 2 切換出力 PNP/NPN 設定可能
- オプション: 5倍高過大圧耐性
製品について

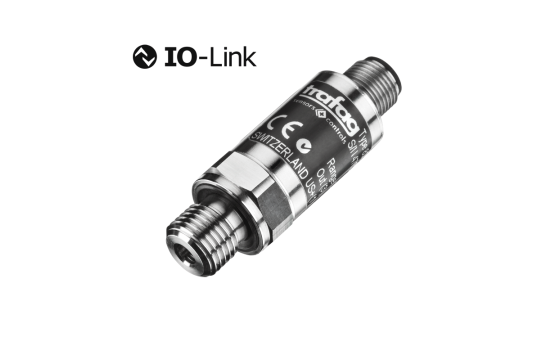

NAI 8273 IO-Link圧力トランスミッタは、プロセスデータに加え、アプリケーションに関連した情報を提供するスマートセンサーとして設計されています。プロセスデータには測定流体の圧力と温度が含まれ、これは長期安定性に非常に優れている薄膜オンスティール圧力センサーセルで直接測定されます。センサーの寸法が小さく、媒体の圧力と温度を測定できるため、NAI 8273は様々なアプリケーションで理想的な選択となります。従来のスイッチング出力を使用する場合、NPN若しくはPNPを設定することが可能です。
テクニカルデータ
| 製品コード | 8273 |
|---|---|
| 製品名 | NAI |
| 指定 | IO-Link 圧力トランスミッタ と スイッチ |
| 製品カテゴリー | Pressure transmitters |
| 測定原理 | 金属薄膜歪式 |
| 精度 @ 25°C typ. | ± 0.5 % FS typ. ± 0.3 % FS typ. |
| 出力信号 | IO-Link 1.1 , COM3, 最小プロセスサイクル時間 1 ms, Smart Sensor Profile ED2, 2 スイッチング出力 PNP/NPN/プッシュプル設定可能 |
| 圧力接続 | G1/4" オス; G1/4" オス (圧力計); G1/4" オス と 内蔵 減衰; G1/8" オス、DIN3852-E; 1/4"NPT オス; 1/4"NPT メス; 1/8"NPT オス; 7/16"-20UNF メス、SAE J512 なし バルブオープナー; 7/16"-20UNF メス、SAE J512 バルブオープナー; 7/16"-20UNF オス、SAE4 (J1926); 7/16"-20UNF オス、DIN3866; 9/16"-18UNF オス、SAE6 (J1926); R1 |
| メディア温度 | –40°C ... +125°C |
| 周囲温度 | –40°C ... +105°C |
ダウンロード ファイルダウンロード
データシート
-
H72621c CN 8273 NAI IO-Link Pressure Transmitter Switchcn
pdf 979.5KB
-
H72621c DE 8273 NAI IO-Link Pressure Transmitter Switchde
pdf 886.6KB
-
H72621c EN 8273 NAI IO-Link Pressure Transmitter Switchen
pdf 885.4KB
-
H72621c ES 8273 NAI IO-Link Pressure Transmitter Switches
pdf 886.6KB
-
H72621c FR 8273 NAI IO-Link Pressure Transmitter Switchfr
pdf 887KB
-
H72621c IT 8273 NAI IO-Link Pressure Transmitter Switchit
pdf 886.6KB
-
H72621c JP 8273 NAI IO-Link Pressure Transmitter Switchjp
pdf 987.2KB
-
H72621c PL 8273 NAI IO-Link Pressure Transmitter Switchpl
pdf 887.8KB
-
H72621c PT 8273 NAI IO-Link Pressure Transmitter Switchpt
pdf 887.4KB
マニュアル
冊子
-
H70621c CN 8273 NAI IO-Link Pressure Transmittercn
pdf 3.5MB
-
H70621c DE 8273 NAI IO-Link Pressure Transmitterde
pdf 3.5MB
-
H70621c EN 8273 NAI IO-Link Pressure Transmitteren
pdf 3.5MB
-
H70621c ES 8273 NAI IO-Link Pressure Transmitteres
pdf 3.5MB
-
H70621c FR 8273 NAI IO-Link Pressure Transmitterfr
pdf 3.5MB
-
H70621c IT 8273 NAI IO-Link Pressure Transmitterit
pdf 3.5MB
-
H70621c JP 8273 NAI IO-Link Pressure Transmitterjp
pdf 3.5MB
-
H70621c PL 8273 NAI IO-Link Pressure Transmitterpl
pdf 3.5MB
-
H70621c PT 8273 NAI IO-Link Pressure Transmitterpt
pdf 3.5MB
CE宣言：
STEPファイルとソフトウェア:
-
825X.XX.XX.15.32en
STEP 1.2MB
-
825X.XX.XX.16.32en
STEP 1.2MB
-
825X.XX.XX.17.32en
STEP 1.2MB
-
825X.XX.XX.18.32en
STEP 1.2MB
-
825X.XX.XX.19.32en
STEP 1.2MB
-
825X.XX.XX.24.32en
STEP 1.3MB
-
825X.XX.XX.30.32en
STEP 1.2MB
-
825X.XX.XX.32.32en
STEP 1.3MB
-
825X.XX.XX.42.32en
STEP 1.2MB
-
825X.XX.XX.43.32en
STEP 1.2MB
-
825X.XX.XX.44.32en
STEP 1.2MB
-
825X.XX.XX.49.32en
STEP 1.2MB
-
825X.XX.XX.53.32en
STEP 1.2MB
