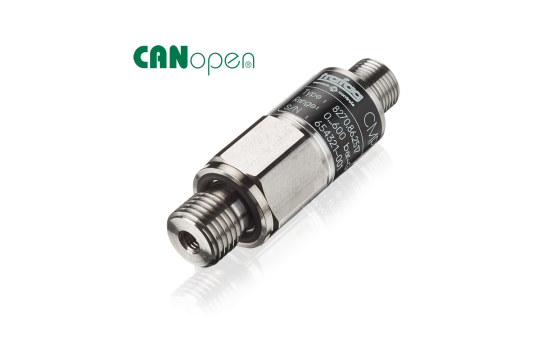

CMP 8270 CANopen 超小型圧力トランスミッタ

戻る

Railway

イメージギャラリーの最後に移動する

イメージギャラリーの最初に移動する

主な特徴

小型で感情な形状
多様な精度等級
圧力と温度の測定
CANopen バスプロトコル DS301/DS404 でCAN 2.0A/B対応
LSS (DS 305 V2.0)

製品について

CANopen 超小型圧力トランスミッタ CMP はTrafagの自社開発スチールを利用した薄膜技術をコアとしており、苛酷な使用環境の中でも高精度と長期安定性を発揮します。極めてコンパクトな構造と実績あるハイパワーエレクトロニクスにCiA認証取得の包括的な CANopen機能を搭載しており、CMP 8270はこの系列の製品の中では最も優れています。

テクニカルデータ

その他の情報
製品コード	8270
製品名	CMP
指定	CANopen 超小型圧力トランスミッタ
測定範囲	0 ... 0.2 to 0 ... 600 bar 0 ... 3 to 0 ... 7500 psi
測定原理	スチール上薄膜, ピエゾレスタンス
精度 @ 25°C typ.	± 0.5 % FS typ. ± 0.3 % FS typ. ± 0.15 % FS typ. ± 0.1 % FS typ.
出力信号	バスプロトコル CANopen DS404
電気的接続	M12x1
圧力接続	G1/4" オス; 1/4"NPT オス; 1/4"NPT メス; 7/16"-20UNF オス; 7/16"-20UNF メス、DIN3866 メス、バルブオープナー; 7/16"-20UNF オス、SAE4 (J1926); 9/16"-18UNF オス、SAE6 (J1926); M10x1 オス、DIN EN ISO 6149-2
メディア温度	-50°C ... +135°C
周囲温度	-40°C ... +125°C
P_Filter_Measuring_Range	≤ 1 bar ≤ 100 bar ≤ 600 bar < 15 psi < 1500 psi < 7500 psi
