Eigenschaften
- Kompakte Bauform
- Robustes Gehäuse
- Schutzart IP65 (mit Gerätesteckdose)
- Beliebige Einbaulage
Info

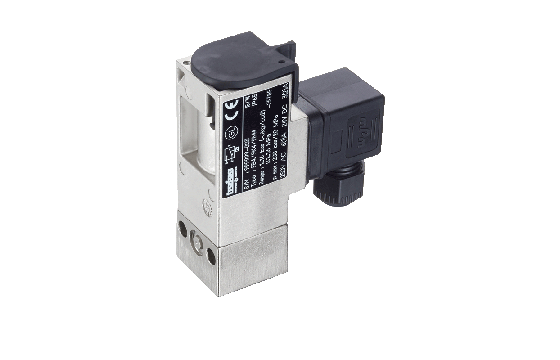

Der 9K4 aus der Picostat Serie basiert auf der jahrzehntelangen Erfahrung von Trafag im Schiffbau- und Eisenbahnsektor. Die weiter verbesserte Version bietet einen hohen Vibrationswiderstand in einem kompakten Gehäuse und kann in einem breiten Temperaturbereich eingesetzt werden.
Technische Daten
Produkt-Code | 9K4 |
---|---|
Name | PST4K |
Bezeichnung | Picostat Druckschalter |
Messbereich | 1 ... 10 bis 40 ... 400 bar 14 ... 150 bis 580 ... 5800 psi |
Messprinzip | Kolben |
Anwendungsbezeichnung | NULL |
Zulassung / Konformität | ABS, BV, CCS, DNV-GL, KRS, LRS, RINA, EN60730-1/ EN60730-2-6: Typ 2.B.H |
Reproduzierbarkeit | ± 1.0 % d.S. typ. |
Ausgangssignal | 1 Potentialfreier Umschaltkontakt (SPDT) |
Elektrische Anschlüsse | EN175301-803-A (DIN43650-A) |
Druckanschlüsse | G1/8" i, G1/4" i, M10x1.0 i |
Medientemperatur | –25°C ... +125°C |
Umgebungstemperatur | -25°C ... +85°C |
Downloads Zu den Downloads
Datenblatt:
-
H72369i CN 9K4 PST4K Picostat Pressure Switchcn
pdf 698.9KB
-
H72369i DE 9K4 PST4K Picostat Pressure Switchde
pdf 624.4KB
-
H72369i EN 9K4 PST4K Picostat Pressure Switchen
pdf 623.5KB
-
H72369i ES 9K4 PST4K Picostat Pressure Switches
pdf 624.1KB
-
H72369i FR 9K4 PST4K Picostat Pressure Switchfr
pdf 624.3KB
-
H72369i IT 9K4 PST4K Picostat Pressure Switchit
pdf 623.7KB
-
H72369i JP 9K4 PST4K Picostat Pressure Switchjp
pdf 700.2KB
-
H72369i PL 9K4 PST4K Picostat Pressure Switchpl
pdf 625.2KB
-
H72369i PT 9K4 PST4K Picostat Pressure Switchpt
pdf 624.7KB
Betriebsanleitung:
-
H73367m 9B4 9K4 9M4 Picostaten
pdf 415.8KB
