PST4B 9B4 Picostat Druckschalter

Zurück zur Übersicht
  • Schienenfahrzeuge Schienenfahrzeuge

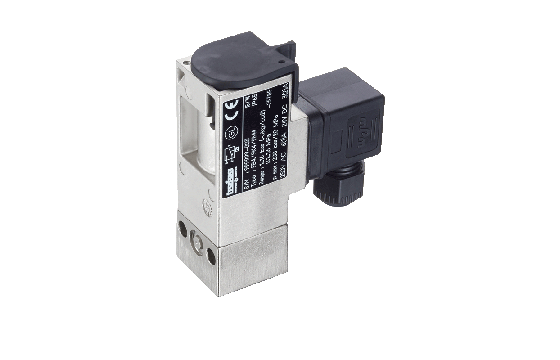

main product photo

Eigenschaften

    • Erhöhte Vibrationsbeständigkeit
    • Kompakte Bauform
    • Robustes Gehäuse
    • Schutzart IP65
    • Beliebige Einbaulage
Info
Der 9B4 aus der Picostat Serie basiert auf der jahrzehntelangen Erfahrung von Trafag im Schiffbau- und Eisenbahnsektor. Die weiter verbesserte Version bietet einen hohen Vibrationswiderstand in einem kompakten Gehäuse und kann in einem breiten Temperaturbereich eingesetzt werden.

Technische Daten

Weitere Informationen
Produkt-Code 9B4
Name PST4B 9B4
Bezeichnung Picostat Druckschalter
Messbereich -0.6 ... 3.4 bis 4 ... 40 bar
-8 ... 45 bis 60 ... 500 psi
Messprinzip Balg
Anwendungsbezeichnung Picostat Druckschalter
Zulassung / Konformität ABS, BV, CCS, DNV, KRS, LR, NKK, RINA, RMRS EN60730-1/EN60730-2-6: Type 2.B.H
Reproduzierbarkeit ± 0.5.0 % FS typ.
Ausgangssignal 1 Potentialfreier Umschaltkontakt (SPDT)
Elektrische Anschlüsse EN175301-803-A (DIN43650-A)
Druckanschlüsse G1/8" i, G1/4" i, M10x1.0 i, G1/4" a
Medientemperatur Standard: -25°C ... +125°C
mit Fühler 789/790/791: -40°C ... +125°C
Umgebungstemperatur Standard: -25°C ... +85°C
mit Fühler 789/790/791: -40°C ... +85°C

Downloads Zu den Downloads

Datenblatt:

Betriebsanleitung:

Zertifikate:

Haben Sie die gewünschte Information nicht gefunden? Kontaktieren Sie bitte unser Verkaufs-Team.

Standardvarianten dieses Produktes
Gruppierte Produkte
Produktname Messbereich [bar] Überdruck max. [bar] Schaltpunkte

PST4B3.44

-0.6 ... 3.4

12

0.2 ± 0.1 (fix)
Fühlergehäusematerial: Aluminium EN AW-6026 AlMgSiPb0.4 eloxiert
Typencode: 9B4 4274 769 04 0000 0000 15 46 V3

PST4B64

0 ... 6

12

0.2 ± 0.1 (fix)
Fühlergehäusematerial: Aluminium EN AW-6026 AlMgSiPb0.4 eloxiert
Typencode: 9B4 4277 770 04 0000 0000 15 46 V3

PST4B164

1 ... 16

24

0.4 ± 0.2 (fix)
Fühlergehäusematerial: Aluminium EN AW-6026 AlMgSiPb0.4 eloxiert
Typencode: 9B4 4279 771 04 0000 0000 15 46 V3

PST4B254

2 ... 25

40

1.0 ± 0.6 (fix)
Fühlergehäusematerial: Aluminium EN AW-6026 AlMgSiPb0.4 eloxiert
Typencode: 9B4 4280 772 04 0000 0000 15 46 V3

PST4B404

4 ... 40

50

1.2 ± 0.8 (fix)
Fühlergehäusematerial: Aluminium EN AW-6026 AlMgSiPb0.4 eloxiert
Typencode: 9B4 4281 772 04 0000 0000 15 46 V3

PST4B3.4F4

-0.6 ... 3.4

12

0.2 ± 0.1 (fix)
Fühlergehäusematerial: Aluminium EN AW-6026 AlMgSiPb0.4 eloxiert
Typencode: 9B4 4274 769 04 0000 0000 11 15 46 74 V3

PST4B6F4

0 ... 6

12

0.2 ± 0.1 (fix)
Fühlergehäusematerial: Aluminium EN AW-6026 AlMgSiPb0.4 eloxiert
Typencode: 9B4 4277 770 04 0000 0000 11 15 46 74 V3

PST4B16F4

1 ... 16

24

0.4 ± 0.2 (fix)
Fühlergehäusematerial: Aluminium EN AW-6026 AlMgSiPb0.4 eloxiert
Typencode: 9B4 4279 771 04 0000 0000 11 15 46 74 V3

PST4B25F4

2 ... 25

40

1.0 ± 0.6 (fix)
Fühlergehäusematerial: Aluminium EN AW-6026 AlMgSiPb0.4 eloxiert
Typencode: 9B4 4280 772 04 0000 0000 11 15 46 74 V3

PST4B40F4

4 ... 40

50

1.2 ± 0.8 (fix)
Fühlergehäusematerial: Aluminium EN AW-6026 AlMgSiPb0.4 eloxiert
Typencode: 9B4 4281 772 04 0000 0000 11 15 46 74 V3

PST4B6S4

0 ... 6

12

0.2 ± 0.1 (fix)
Fühlergehäusematerial: Rostfreier Stahl
Typencode: 9B4 4277 753 04 0000 0000 15 46 V3

PST4B16S4

1 ... 16

24

0.4 ± 0.2 (fix)
Fühlergehäusematerial: Rostfreier Stahl
Typencode: 9B4 4279 754 04 0000 0000 15 46 V3
