主な特徴
- コンパクトな形状
- 堅固な筐体
- 保護等級 IP65 (デバイスソケット付き)
- 任意の 取り付け姿勢
製品について

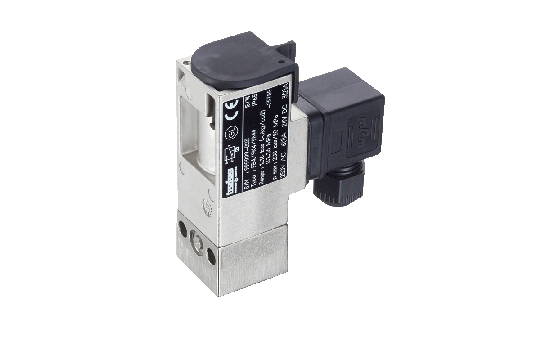

Picostat シリーズのうち9K4は造船と鉄道部門における数十年を超えるTrafagの経験が生んだものです。この継続開発による製品はコンパクトな筐体に収めた高い振動耐性が特徴であり幅広い温度範囲で使用可能です。
テクニカルデータ
| 製品コード | 9K4 |
|---|---|
| 製品名 | PST4K |
| 指定 | Picostat 圧力スイッチ |
| 製品カテゴリー | Mechanical pressure switches |
| 測定範囲 | 1 ... 10 to 40 ... 400 bar 14 ... 150 to 580 ... 5800 psi |
| 測定原理 | ピストン |
| アプリケーションの指定 | NULL |
| 承認／適合性 | ABS, BV, CCS, DNV-GL, KRS, LRS, RINA,EN60730-1/ EN60730-2-6: タイプ2.B.H |
| 再現性 | ± 1.0 % FS typ. |
| 出力信号 | 1無電位切換接点(SPDT) |
| 電気的接続 | EN175301-803-A (DIN43650-A) |
| 圧力接続 | G1/8" メス, G1/4" メス, M10x1.0 メス |
| メディア温度 | –25°C ... +125°C |
| 周囲温度 | -25°C ... +85°C |
