FPT 8236 フラッシュマウント薄膜圧力トランスミッタ

戻る

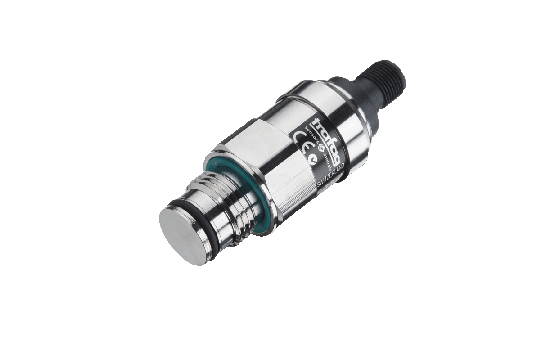

main product photo

主な特徴

  • 表面がなめらかで平らなフラッシュマウント薄膜
  • 二層鋼 1.4462製メンブレーン
  • 完全に溶接されたセンサシステム
  • 卓越した長期安定性
製品について
圧力トランスミッタ FPT 8236は、高耐食性二相鋼で作られた非常に滑らかで堅牢なフラッシュマウントダイヤフラムを備えています。Trafag独自の薄膜スチールセンサー技術により、広い温度範囲と優れた長期安定性が保証されます。

テクニカルデータ

その他の情報
製品コード 8236
製品名 FPT
指定 フラッシュマウント薄膜圧力トランスミッタ
製品カテゴリー

Pressure transmitters
測定原理 金属薄膜歪式
精度 @ 25°C typ. ± 0.5 % FS typ.
出力信号 4 ... 20 mA, 0 ... 5 VDC, 1 ... 6 VDC,0 ... 10 VDC, 0.5 … 4.5 VDCレシオメトリック
電気的接続 EN175301-803-A (DIN43650-A); M12x1; 工業規格、接点間隔 9.4 mm; Packard Metri Pack; ケーブル
圧力接続 G1/2" オス、フラッシュマウント薄膜
メディア温度 –10°C ... +125°C
周囲温度 max. -10°C ... +125°C (UL 定格 周囲温度 : -20°C ... +80°C) 詳細は電気的接続の項を参照
P_Filter_Measuring_Range

≤ 100 bar
< 1500 psi
Relative pressure

ダウンロード ファイルダウンロード

データシート

マニュアル

冊子

CE宣言：

STEPファイルとソフトウェア:

お探しの製品情報は見つかりませんでしたか？弊社営業チームまでお問い合わせください。

この製品の標準バージョン
グループ製品アイテム
商品名 測定範囲 [bar］ 最大過圧 [bar］ 出力信号

FPT2.5A

0 ... 2.5

5

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.1
電源 [VDC］: 9 ... 30
タイプコード: 8236 75 2393 05 0000 0000 19 58 61

FPT4.0A

0 ... 4

8

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.1
電源 [VDC］: 9 ... 30
タイプコード: 8236 76 2393 05 0000 0000 19 58 61

FPT6.0A

0 ... 6

12

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.1
電源 [VDC］: 9 ... 30
タイプコード: 8236 77 2393 05 0000 0000 19 58 61

FPT10.0A

0 ... 10

20

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.1
電源 [VDC］: 9 ... 30
タイプコード: 8236 78 2393 05 0000 0000 19 58 61

FPT16.0A

0 ... 16

32

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.1
電源 [VDC］: 9 ... 30
タイプコード: 8236 79 2393 05 0000 0000 19 58 61

FPT25.0A

0 ... 25

50

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.1
電源 [VDC］: 9 ... 30
タイプコード: 8236 80 2393 05 0000 0000 19 58 61

FPT40.0A

0 ... 40

80

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.1
電源 [VDC］: 9 ... 30
タイプコード: 8236 81 2393 05 0000 0000 19 58 61

FPT100.0A

0 ... 100

200

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.1
電源 [VDC］: 9 ... 30
タイプコード: 8236 83 2393 05 0000 0000 19 58 61

FPT2.5M

0 ... 2.5

5

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.1
電源 [VDC］: 9 ... 30
タイプコード: 8236 75 2393 35 0000 0000 19 33 61

FPT4.0M

0 ... 4

8

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.1
電源 [VDC］: 9 ... 30
タイプコード: 8236 76 2393 35 0000 0000 19 33 61

FPT6.0M

0 ... 6

12

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.1
電源 [VDC］: 9 ... 30
タイプコード: 8236 77 2393 35 0000 0000 19 33 61

FPT10.0M

0 ... 10

20

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.1
電源 [VDC］: 9 ... 30
タイプコード: 8236 78 2393 35 0000 0000 19 33 61

FPT16.0M

0 ... 16

32

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.1
電源 [VDC］: 9 ... 30
タイプコード: 8236 79 2393 35 0000 0000 19 33 61

FPT25.0M

0 ... 25

50

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.1
電源 [VDC］: 9 ... 30
タイプコード: 8236 80 2393 35 0000 0000 19 33 61

FPT40.0M

0 ... 40

80

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.1
電源 [VDC］: 9 ... 30
タイプコード: 8236 81 2393 35 0000 0000 19 33 61

FPT100.0M

0 ... 100

200

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.1
電源 [VDC］: 9 ... 30
タイプコード: 8236 83 2393 35 0000 0000 19 33 61
