EXNT 8292 防爆仕様圧力トランスミッタ

戻る
  • Ex zones Ex zones
  • Shipbuilding Shipbuilding

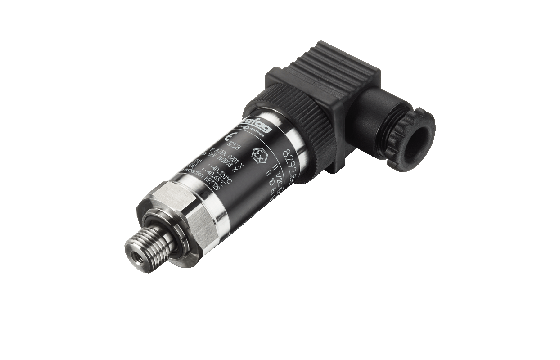

main product photo

主な特徴

  • 圧力範囲 0.4 ... 2500 bar
  • ATEX, IECEx, UKEX 認証
  • II 1G Ex ia IIC T4/T6 Ga II 1D Ex ia IIIC T160°C Da I M1 Ex ia I Ma II 1/2G Ex ia IIC T4/T6 Ga/Gb
  • オプションにより水素ガス計測も可
  • EC79/2009認証取得 KBA Kraftfahrt-Bundesamt
製品について
防爆圧力トランスミッタ EXNTはTrafagの自社開発スチールを利用した極めて優れる長期安定性を有する薄膜技術に基づくもので、幅広温度範囲に対して信頼でき精確な圧力測定が可能です。自己安定化仕様は防爆ゾーン 0、1、2 (ガス)、20、21、22 (粉塵)、鉱山での用途に適しています。

テクニカルデータ

その他の情報
製品コード 8292
製品名 EXNT
指定 防爆仕様圧力トランスミッタ
測定範囲 0 ... 0.4 to 0 ... 2000 bar 0 ... 5 to 0 ... 30000 psi
測定原理 金属薄膜歪式
承認／適合性 DNV, KRS, RMRS ATEX, IECEx, UKEX, 準拠規格 EN/IEC 60079-0 / EN 60079-11 / EN 60079-26 / EN 50303 PESO Petroleum & Explosives Safety Organization India
精度 @ 25°C typ. ± 0.5 % FS typ. ± 0.3 % FS typ.
出力信号 4 ... 20 mA
電気的接続 EN175301-803-A; M12x1; MIL-C 26482; Binder 723; ケーブル
圧力接続 G1/4" オス; G1/4" オス (圧力計) EN 837; G1/4" メス; G1/2" オス; G1/2" オス (圧力計) EN 837; R1/4" オス; 1/4"NPT オス; M18x1.5 オス
メディア温度 最大–40°C ... +120°C (電気接続を参照してください)
周囲温度 最大–40°C ... +120°C (電気接続を参照してください)
P_Filter_Measuring_Range

≤ 1 bar
≤ 100 bar
≤ 600 bar
> 600 bar
< 15 psi
< 1500 psi
< 7500 psi
> 7500 psi

ダウンロード ファイルダウンロード

データシート

マニュアル

CE宣言：

STEPファイルとソフトウェア:

お探しの製品情報は見つかりませんでしたか？弊社営業チームまでお問い合わせください。

この製品の標準バージョン
グループ製品アイテム
商品名 測定範囲 [bar］ 最大過圧 [bar］ 出力信号

EXNT16.0A

0 ... 16

32

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 10 ... 30
圧力接続: G1/4" オス
タイプコード: 8292 79 2517 05 0000 0000 19 46 61 92

EXNT0.4A

0 ... 0.4

1.2

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 10 ... 30
圧力接続: G1/4" オス
タイプコード: 8292 69 2617 05 0000 0000 19 46 61 92

EXNT0.6A

0 ... 0.6

1.5

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 10 ... 30
圧力接続: G1/4" オス
タイプコード: 8292 70 2617 05 0000 0000 19 46 61 92

EXNT1.0A

0 ... 1

2

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 10 ... 30
圧力接続: G1/4" オス
タイプコード: 8292 71 2617 05 0000 0000 19 46 61 92

EXNT2.5A

0 ... 2.5

5

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 10 ... 30
圧力接続: G1/4" オス
タイプコード: 8292 75 2517 05 0000 0000 19 46 61 92

EXNT4.0A

0 ... 4

8

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 10 ... 30
圧力接続: G1/4" オス
タイプコード: 8292 76 2517 05 0000 0000 19 46 61 92

EXNT6.0A

0 ... 6

12

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 10 ... 30
圧力接続: G1/4" オス
タイプコード: 8292 77 2517 05 0000 0000 19 46 61 92

EXNT10.0A

0 ... 10

20

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 10 ... 30
圧力接続: G1/4" オス
タイプコード: 8292 78 2517 05 0000 0000 19 46 61 92

EXNT25.0A

0 ... 25

50

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 10 ... 30
圧力接続: G1/4" オス
タイプコード: 8292 80 2517 05 0000 0000 19 46 61 92

EXNT40.0A

0 ... 40

80

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 10 ... 30
圧力接続: G1/4" オス
タイプコード: 8292 81 2517 05 0000 0000 19 46 61 92

EXNT100.0A

0 ... 100

200

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 10 ... 30
圧力接続: G1/4" オス
タイプコード: 8292 83 2517 05 0000 0000 19 46 61 92

EXNT250.0A

0 ... 250

500

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 10 ... 30
圧力接続: G1/4" オス
タイプコード: 8292 74 2517 05 0000 0000 19 46 61 92
関連商品
  1. V6/V7
    V6/V7
関連商品
  1. EXNA 8852/8853
    EXNA 8852/8853

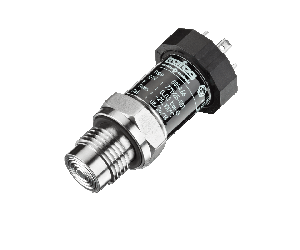

  2. EXNA 8854
