ECT 8472

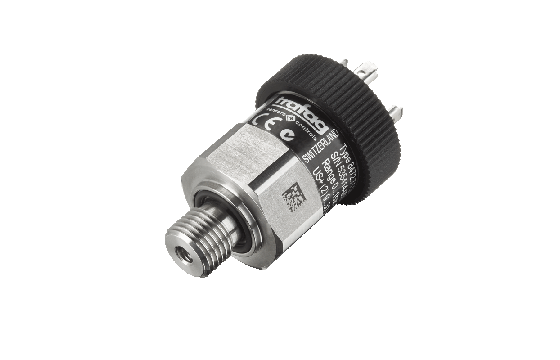

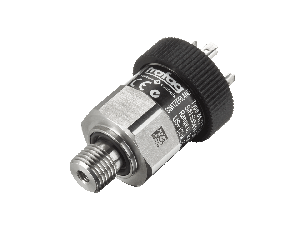

ECT 8472 工業用圧力トランスミッタ

戻る

イメージギャラリーの最後に移動する

イメージギャラリーの最初に移動する

主な特徴

測定流体との卓越した両立性
相対圧または絶対圧測定
チタン仕様オプション
幅広い温度範囲

製品について

経済的な圧力トランスミッタ ECT 8472 は実績のある ECT 圧力トランスミッタファミリーに基づいています。極めて広い温度範囲-25 から +125°C までと種類豊富な仕様とオプションのセットがある ECT 8472 は大半の工業用途に多面的なソリューションを提供します。

テクニカルデータ

その他の情報
製品コード	8472
製品名	ECT
指定	工業用圧力トランスミッタ
測定範囲	0 ... 1 to 0 ... 400 bar 0 ... 15 to 0 ... 5000 psi
測定原理	セラミック上の厚膜
精度 @ 25°C typ.	± 0.5 % FS typ.
出力信号	4 ... 20 mA, 0 ... 5 VDC, 1 ... 6 VDC,0 ... 10 VDC, 0.5 ... 4.5 VDC レシオメトリック
電気的接続	EN175301-803-A (DIN43650-A); M12x1; 工業規格、接点間隔 9.4 mm; Packard Metri Pack; ケーブル
圧力接続	G1/4" メス; G1/4" オス; G1/2" オス、DIN3852-A; G1/2" オス、DIN3852-E; G1/2" オス、DIN3852-E、インナーコーン付き; 1/4"NPT オス、ANSI B1.20.1; 1/8"NPT オス、ANSI B1.20.1; 7/16"-20UNF オス、SAE4 (J1926); 7/16"-20UNF オス、DIN3866; 7/16"-20UNF メス SAE J512、バルブオープナー; 9/16"-18UNF オス、SAE6 (J1926);
メディア温度	-25°C ... +125°C 400 bar/5000 psi: -10°C ... +125°C
周囲温度	最大 -25°C ... +125°C（UL定格周囲温度 : -20°C ... +80°C) 400 bar/5000 psi: -10°C ...+125°C 詳細は電気的接続の項を参照

ダウンロードファイルダウンロード

データシート

H72324at CN 8472 ECT Industrial Pressure Transmitter
cn
pdf 838.3KB
H72324at DE 8472 ECT Industrial Pressure Transmitter
de
pdf 773.5KB
H72324at EN 8472 ECT Industrial Pressure Transmitter
en
pdf 759KB
H72324at ES 8472 ECT Industrial Pressure Transmitter
es
pdf 761.5KB
H72324at FR 8472 ECT Industrial Pressure Transmitter
fr
pdf 761.7KB
H72324at IT 8472 ECT Industrial Pressure Transmitter
it
pdf 761.2KB
H72324at JP 8472 ECT Industrial Pressure Transmitter
jp
pdf 850.1KB
H72324at PL 8472 ECT Industrial Pressure Transmitter
pl
pdf 762.6KB
H72324at PT 8472 ECT Industrial Pressure Transmitter
pt
pdf 762.1KB

マニュアル

H73324ab Instructions 8472 8473 8477 8478 ECT ECTN ECR Pressure Transmitter
en
pdf 461.1KB

冊子

H70662at CN 8472 ECT Industrial Pressure Transmitter
cn
pdf 4MB
H70662at DE 8472 ECT Industrial Pressure Transmitter
de
pdf 4MB
H70662at EN 8472 ECT Industrial Pressure Transmitter
en
pdf 4MB
H70662at ES 8472 ECT Industrial Pressure Transmitter
es
pdf 4MB
H70662at FR 8472 ECT Industrial Pressure Transmitter
fr
pdf 4MB
H70662at IT 8472 ECT Industrial Pressure Transmitter
it
pdf 4MB
H70662at JP 8472 ECT Industrial Pressure Transmitter
jp
pdf 4MB
H70662at PL 8472 ECT Industrial Pressure Transmitter
pl
pdf 4MB
H70662at PT 8472 ECT Industrial Pressure Transmitter
pt
pdf 4MB

CE宣言：

Trafag UL Certificate E516645 Vol1 Sec1 20240220
en
pdf 454.3KB
CE UKCA Declaration of conformity Pressure Transmitter
en
pdf 73.9KB

STEPファイルとソフトウェア:

847X.XX.X7.17.01
en
STEP 638.2KB
847X.XX.X7.17.35
en
STEP 337.2KB
847X.XX.X7.17.51
en
STEP 851.3KB
847X.XX.X9.42.01
en
STEP 679.8KB
847X.XX.X9.42.35
en
STEP 378.8KB
847X.XX.X9.42.51
en
STEP 893.3KB
847X.XX.XX.10.01
en
STEP 680.3KB
847X.XX.XX.10.05
en
STEP 1.6MB
847X.XX.XX.10.22 68
en
STEP 994.7KB
847X.XX.XX.10.35
en
STEP 379.3KB
847X.XX.XX.10.51
en
STEP 894KB
847X.XX.XX.17.01
en
STEP 711.5KB
847X.XX.XX.17.05
en
STEP 1.7MB
847X.XX.XX.17.22 68
en
STEP 1MB
847X.XX.XX.17.35
en
STEP 410.5KB
847X.XX.XX.17.51
en
STEP 926KB
847X.XX.XX.18.01
en
STEP 676.5KB
847X.XX.XX.18.05
en
STEP 1.6MB
847X.XX.XX.18.22 68
en
STEP 990.7KB
847X.XX.XX.18.35
en
STEP 375.5KB
847X.XX.XX.18.51
en
STEP 890KB
847X.XX.XX.19.01
en
STEP 684.5KB
847X.XX.XX.19.05
en
STEP 1.6MB
847X.XX.XX.19.22 68
en
STEP 998.9KB
847X.XX.XX.19.35
en
STEP 383.4KB
847X.XX.XX.19.51
en
STEP 898.2KB
847X.XX.XX.24.01
en
STEP 739.9KB
847X.XX.XX.24.05
en
STEP 1.6MB
847X.XX.XX.24.22 68
en
STEP 1MB
847X.XX.XX.24.35
en
STEP 438.8KB
847X.XX.XX.24.51
en
STEP 955.1KB
847X.XX.XX.30.01
en
STEP 688KB
847X.XX.XX.30.05
en
STEP 1.6MB
847X.XX.XX.30.22 68
en
STEP 1002.6KB
847X.XX.XX.30.35
en
STEP 386.9KB
847X.XX.XX.30.51
en
STEP 901.9KB
847X.XX.XX.41.01
en
STEP 709.3KB
847X.XX.XX.41.05
en
STEP 1.7MB
847X.XX.XX.41.22 68
en
STEP 1MB
847X.XX.XX.41.35
en
STEP 408.2KB
847X.XX.XX.41.51
en
STEP 923.7KB
847X.XX.XX.42.01
en
STEP 705.4KB
847X.XX.XX.42.05
en
STEP 1.7MB
847X.XX.XX.42.22 68
en
STEP 1020.5KB
847X.XX.XX.42.35
en
STEP 404.4KB
847X.XX.XX.42.51
en
STEP 919.8KB

お探しの製品情報は見つかりませんでしたか？弊社営業チームまでお問い合わせください。

この製品の標準バージョン

グループ製品アイテム

商品名	測定範囲 [bar］	最大過圧 [bar］	出力信号

ECT1.0A

0 ... 1

3.2

4 ... 20 mA

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 9 ... 30

圧力接続: G1/4" オス

タイプコード: 8472 71 5717 05 0000 0000 19 58 61

ECT2.5A

0 ... 2.5

4 ... 20 mA

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 9 ... 30

圧力接続: G1/4" オス

タイプコード: 8472 75 5717 05 0000 0000 19 58 61

ECT6.0A

0 ... 6

4 ... 20 mA

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 9 ... 30

圧力接続: G1/4" オス

タイプコード: 8472 77 5717 05 0000 0000 19 58 61

ECT10.0A

0 ... 10

4 ... 20 mA

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 9 ... 30

圧力接続: G1/4" オス

タイプコード: 8472 78 5717 05 0000 0000 19 58 61

ECT16.0A

0 ... 16

4 ... 20 mA

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 9 ... 30

圧力接続: G1/4" オス

タイプコード: 8472 79 5717 05 0000 0000 19 58 61

ECT25.0A

0 ... 25

4 ... 20 mA

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 9 ... 30

圧力接続: G1/4" オス

タイプコード: 8472 80 5717 05 0000 0000 19 58 61

ECT40.0A

0 ... 40

4 ... 20 mA

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 9 ... 30

圧力接続: G1/4" オス

タイプコード: 8472 81 5717 05 0000 0000 19 58 61

ECT10.0V

0 ... 10

0 ... 10 VDC

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 15 ... 30

圧力接続: G1/4" オス

タイプコード: 8472 78 5717 05 0000 0000 17 58 61

ECT1.0V

0 ... 1

3.2

0 ... 10 VDC

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 15 ... 30

圧力接続: G1/4" オス

タイプコード: 8472 71 5717 05 0000 0000 17 58 61

ECT2.5V

0 ... 2.5

0 ... 10 VDC

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 15 ... 30

圧力接続: G1/4" オス

タイプコード: 8472 75 5717 05 0000 0000 17 58 61

ECT6.0V

0 ... 6

0 ... 10 VDC

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 15 ... 30

圧力接続: G1/4" オス

タイプコード: 8472 77 5717 05 0000 0000 17 58 61

ECT16.0V

0 ... 16

0 ... 10 VDC

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 15 ... 30

圧力接続: G1/4" オス

タイプコード: 8472 79 5717 05 0000 0000 17 58 61

ECT25.0V

0 ... 25

0 ... 10 VDC

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 15 ... 30

圧力接続: G1/4" オス

タイプコード: 8472 80 5717 05 0000 0000 17 58 61

ECT40.0V

0 ... 40

0 ... 10 VDC

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 15 ... 30

圧力接続: G1/4" オス

タイプコード: 8472 81 5717 05 0000 0000 17 58 61

ECT1.6A

0 ... 1.6

3.2

4 ... 20 mA

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 9 ... 30

圧力接続: G1/4" オス

タイプコード: 8472 73 5717 05 0000 0000 19 58 61

ECT1.6V

0 ... 1.6

3.2

0 ... 10 VDC

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 15 ... 30

圧力接続: G1/4" オス

タイプコード: 8472 73 5717 05 0000 0000 17 58 61

ECT4.0A

0 ... 4

4 ... 20 mA

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 9 ... 30

圧力接続: G1/4" オス

タイプコード: 8472 76 5717 05 0000 0000 19 58 61

ECT4.0V

0 ... 4

0 ... 10 VDC

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 15 ... 30

圧力接続: G1/4" オス

タイプコード: 8472 76 5717 05 0000 0000 17 58 61

ECT60.0A

0 ... 60

120

4 ... 20 mA

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 9 ... 30

圧力接続: G1/4" オス

タイプコード: 8472 82 5717 05 0000 0000 19 58 61

ECT60.0V

0 ... 60

120

0 ... 10 VDC

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 15 ... 30

圧力接続: G1/4" オス

タイプコード: 8472 82 5717 05 0000 0000 17 58 61
