DPS 8381

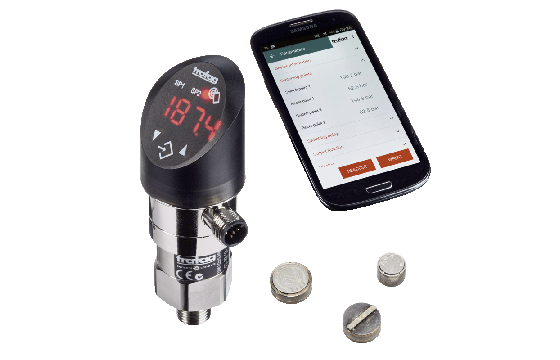

DPS 8381 表示付き圧力スイッチ

戻る

イメージギャラリーの最後に移動する

イメージギャラリーの最初に移動する

主な特徴

NFC – スマートフォンアプリを介してパラメータ化可能 (Android)
表示部と電気接続部はそれぞれ回転可能 335°/343
アナログ出力切替可能、mA または V
統合されたデータロガー
測定範囲の調整可能

製品について

DPS 8381は、圧力値表示付きのトランスミッタと圧力スイッチの理想的な組み合わせです。パラメータ化はデバイスで行うか、または時間を節約してNFC - スマートフォンアプリで行います。バージョンの包括的なセットと組み合わせた設定は、DPS 8381を幅広い分野で要求度の高いアプリケーションのためのデバイスにします。

テクニカルデータ

その他の情報
製品コード	8381
製品名	DPS
指定	表示付き圧力スイッチ
測定範囲	0 ... 2.5 to 0 ... 600 bar 0 ... 30 to 0 ... 7500 psi adjustable
測定原理	金属薄膜歪式
精度 @ 25°C typ.	± 0.5 % FS typ.
出力信号	4 ... 20 mA、0 ... 5 VDC、1 ... 6 VDC、0 ... 10 VDC、切替可 mA または V
電気的接続	デバイスプラグ M12x1, 5極デバイスプラグ M12x1, 4極
圧力接続	G1/4" メス; G1/4" オス (シール); G1/4" オスと内蔵減衰; G1/4" オス (圧力計) EN 837; G1/2" オス (圧力計) EN 837; 1/4" NPT オス; 1/2" NPT オス; R1/4" オス、DIN3858; M14x1.5 オス、DIN6149-2; 7/16"-20UNF オス、DIN3866; 7/16"-20UNF オス、SAE4 (J1926); 7/16"-20UNF メス、SAE J512、バルブオープナー; 9/16"-18UNF
メディア温度	-25°C ... +85°C
周囲温度	最大 -25°C ... +85°C （UL定格周囲温度 : -20°C ... +80°C) 詳細は電気的接続の項を参照
P_Filter_Measuring_Range	≤ 100 bar ≤ 600 bar < 1500 psi < 7500 psi

ダウンロードファイルダウンロード

データシート

H72321s CN 8381 DPS Display Pressure Switch
cn
pdf 676.5KB
H72321s DE 8381 DPS Display Pressure Switch
de
pdf 592KB
H72321s EN 8381 DPS Display Pressure Switch
en
pdf 590.9KB
H72321s ES 8381 DPS Display Pressure Switch
es
pdf 592.2KB
H72321s FR 8381 DPS Display Pressure Switch
fr
pdf 592.4KB
H72321s IT 8381 DPS Display Pressure Switch
it
pdf 592.2KB
H72321s JP 8381 DPS Display Pressure Switch
jp
pdf 691.6KB
H72321s PL 8381 DPS Display Pressure Switch
pl
pdf 593.3KB
H72321s PT 8381 DPS Display Pressure Switch
pt
pdf 593KB

マニュアル

H73320r Instructions 8380 8381 DPC DPS Pressure Switch with Display
en
pdf 521.6KB

冊子

H70694s CN 8381 DPS Display Pressure Switch
cn
pdf 3.6MB
H70694s DE 8381 DPS Display Pressure Switch
de
pdf 3.6MB
H70694s EN 8381 DPS Display Pressure Switch
en
pdf 3.6MB
H70694s ES 8381 DPS Display Pressure Switch
es
pdf 3.6MB
H70694s FR 8381 DPS Display Pressure Switch
fr
pdf 3.6MB
H70694s IT 8381 DPS Display Pressure Switch
it
pdf 3.6MB
H70694s JP 8381 DPS Display Pressure Switch
jp
pdf 3.6MB
H70694s PL 8381 DPS Display Pressure Switch
pl
pdf 3.6MB
H70694s PT 8381 DPS Display Pressure Switch
pt
pdf 3.6MB

CE宣言：

CE UKCA Declaration of conformity Pressure Transmitter
en
pdf 73.9KB

STEPファイルとソフトウェア:

8381.XX.XX.10.32
en
STEP 743.5KB
8381.XX.XX.10.35
en
STEP 759.1KB
8381.XX.XX.11.32
en
STEP 761KB
8381.XX.XX.11.35
en
STEP 776.5KB
8381.XX.XX.15.32
en
STEP 789.7KB
8381.XX.XX.15.35
en
STEP 805.3KB
8381.XX.XX.17.32
en
STEP 786.3KB
8381.XX.XX.17.35
en
STEP 801.9KB
8381.XX.XX.18.32
en
STEP 746KB
8381.XX.XX.18.35
en
STEP 761.5KB
8381.XX.XX.19.32
en
STEP 747.7KB
8381.XX.XX.19.35
en
STEP 763.4KB
8381.XX.XX.24.32
en
STEP 802.7KB
8381.XX.XX.24.35
en
STEP 818.3KB
8381.XX.XX.30.32
en
STEP 747.4KB
8381.XX.XX.30.35
en
STEP 763KB
8381.XX.XX.31.32
en
STEP 1.4MB
8381.XX.XX.31.35
en
STEP 792KB
8381.XX.XX.42.32
en
STEP 764.7KB
8381.XX.XX.42.35
en
STEP 780.3KB
8381.XX.XX.51.32
en
STEP 747.2KB
8381.XX.XX.51.35
en
STEP 762.8KB

お探しの製品情報は見つかりませんでしたか？弊社営業チームまでお問い合わせください。

この製品の標準バージョン

グループ製品アイテム

商品名	測定範囲 [bar］	最大過圧 [bar］	出力信号

DPS250.0PAP1

0 ... 250

750

4 ... 20 mA

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 15 ... 30

圧力接続: G1/4" オス

タイプコード: 8381 74 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS160.0PAP1

0 ... 160

480

4 ... 20 mA

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 15 ... 30

圧力接続: G1/4" オス

タイプコード: 8381 85 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS400.0PAP1

0 ... 400

1000

4 ... 20 mA

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 15 ... 30

圧力接続: G1/4" オス

タイプコード: 8381 84 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS60.0PAP1

0 ... 60

180

4 ... 20 mA

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 15 ... 30

圧力接続: G1/4" オス

タイプコード: 8381 82 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS100.0PAP1

0 ... 100

300

4 ... 20 mA

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 15 ... 30

圧力接続: G1/4" オス

タイプコード: 8381 83 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS600.0PAP1

0 ... 600

1500

4 ... 20 mA

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 15 ... 30

圧力接続: G1/4" オス

タイプコード: 8381 86 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS10.0PAP1

0 ... 10

4 ... 20 mA

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 15 ... 30

圧力接続: G1/4" オス

タイプコード: 8381 78 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS40.0PAP1

0 ... 40

120

4 ... 20 mA

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 15 ... 30

圧力接続: G1/4" オス

タイプコード: 8381 81 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS25.0PAP1

0 ... 25

4 ... 20 mA

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 15 ... 30

圧力接続: G1/4" オス

タイプコード: 8381 80 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS16.0PAP1

0 ... 16

4 ... 20 mA

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 15 ... 30

圧力接続: G1/4" オス

タイプコード: 8381 79 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS2.5PAP1

0 ... 2.5

7.5

4 ... 20 mA

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 15 ... 30

圧力接続: G1/4" オス

タイプコード: 8381 75 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS4.0PAP1

0 ... 4

4 ... 20 mA

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 15 ... 30

圧力接続: G1/4" オス

タイプコード: 8381 76 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS6.0PAP1

0 ... 6

4 ... 20 mA

精度 @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) FS typ.: ± 0.2

電源 [VDC］: 15 ... 30

圧力接続: G1/4" オス

タイプコード: 8381 77 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2
