DPC 8380 表示付き圧力スイッチ

戻る

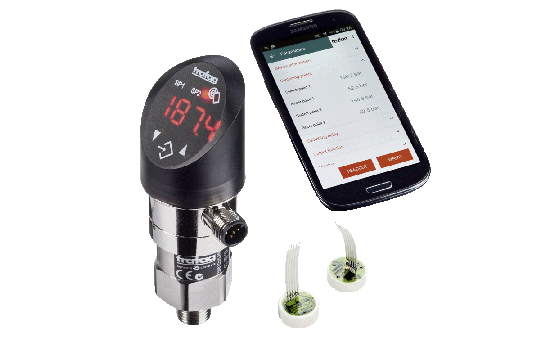

main product photo

主な特徴

  • NFC – スマートフォンアプリを介してパラメータ化可能 (Android)
  • 表示部と電気接続部はそれぞれ回転可能 335°/343
  • アナログ出力 切替可能、mA または V
  • 統合されたデータロガー
  • 測定範囲の調整可能
製品について
DPC8380は、圧力値表示付きのトランスミッタと圧力スイッチの理想的な組み合わせです。パラメータ化はデバイスで行うか、または時間を節約してNFC - スマートフォンアプリで行います。バージョンの包括的なセットと組み合わせた設定は、DPC 8380を産業用アプリケーションのための多機能デバイスにします。

テクニカルデータ

その他の情報
製品コード 8380
製品名 DPC
指定 表示付き圧力スイッチ
測定範囲 0 ... 0.2 to 0 ... 100 bar 0 ... 2.5 to 0 ... 1500 psi adjustable
測定原理 セラミック上の厚膜
精度 @ 25°C typ. ± 0.5 % FS typ. ± 0.3 % FS typ.
出力信号 4 ... 20 mA, 0 ... 5 VDC, 1 ... 6 VDC,0 ... 10 VDC, 切替可 mA または V
電気的接続 デバイスプラグ M12x1, 5極 デバイスプラグ M12x1, 4極
圧力接続 G1/4" メス; G1/4" オス; G1/2" オス、DIN3852-E; 1/4"NPT オス; R1/4" オス、DIN3858; 7/16"-20UNF オス、DIN3866; 7/16"-20UNF オス、SAE4 (J1926); 7/16"-20UNF メス、SAE J512、バルブオープナー; 9/16"-18UNF オス、SAE6 (J1926); G3/4" 前面薄膜
メディア温度 -25°C ... +85°C
周囲温度 -25°C ... +85°C （UL定格 周囲温度 : -20°C ... +80°C) 詳細は電気的接続の項を参照
P_Filter_Measuring_Range

≤ 1 bar
≤ 100 bar
< 15 psi
< 1500 psi

ダウンロード ファイルダウンロード

データシート

マニュアル

冊子

CE宣言：

STEPファイルとソフトウェア:

お探しの製品情報は見つかりませんでしたか？弊社営業チームまでお問い合わせください。

この製品の標準バージョン
グループ製品アイテム
商品名 測定範囲 [bar］ 最大過圧 [bar］ 出力信号

DPC10.0PAP1

0 ... 10

20

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 15 ... 30
圧力接続: G1/4" オス
タイプコード: 8380 78 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC25.0PAP1

0 ... 25

50

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 15 ... 30
圧力接続: G1/4" オス
タイプコード: 8380 80 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC0.2PAP1

0 ... 0.2

1.2

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 15 ... 30
圧力接続: G1/4" オス
タイプコード: 8380 68 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC0.4PAP1

0 ... 0.4

1.2

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 15 ... 30
圧力接続: G1/4" オス
タイプコード: 8380 69 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC0.6PAP1

0 ... 0.6

1.2

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 15 ... 30
圧力接続: G1/4" オス
タイプコード: 8380 70 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC1.0PAP1

0 ... 1

2

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 15 ... 30
圧力接続: G1/4" オス
タイプコード: 8380 71 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC1.6PAP1

0 ... 1.6

3.2

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 15 ... 30
圧力接続: G1/4" オス
タイプコード: 8380 73 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC100.0PAP1

0 ... 100

200

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 15 ... 30
圧力接続: G1/4" オス
タイプコード: 8380 83 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC16.0PAP1

0 ... 16

32

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 15 ... 30
圧力接続: G1/4" オス
タイプコード: 8380 79 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC2.5PAP1

0 ... 2.5

5

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 15 ... 30
圧力接続: G1/4" オス
タイプコード: 8380 75 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC4.0PAP1

0 ... 4

8

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 15 ... 30
圧力接続: G1/4" オス
タイプコード: 8380 76 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC40.0PAP1

0 ... 40

80

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 15 ... 30
圧力接続: G1/4" オス
タイプコード: 8380 81 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC6.0PAP1

0 ... 6

12

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 15 ... 30
圧力接続: G1/4" オス
タイプコード: 8380 77 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC60.0PAP1

0 ... 60

120

4 ... 20 mA
精度 @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) FS typ.: ± 0.2
電源 [VDC］: 15 ... 30
圧力接続: G1/4" オス
タイプコード: 8380 82 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2
関連商品
  1. V6/V7
    V6/V7
関連商品

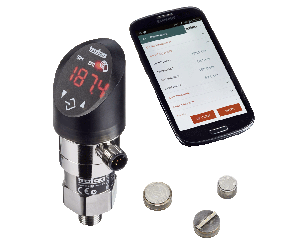

  1. DPS 8381
