Características
- Precisión de medición 0.3 %
- 1 o 2 PNP
- Parametrizable con una aplicación para Smartphone (Android)
- Corriente de conmutación de hasta 400 mA
- Rigidez dieléctrica: 710 VDC, cumple EN 50155 (ferrocarril)
Acerca de

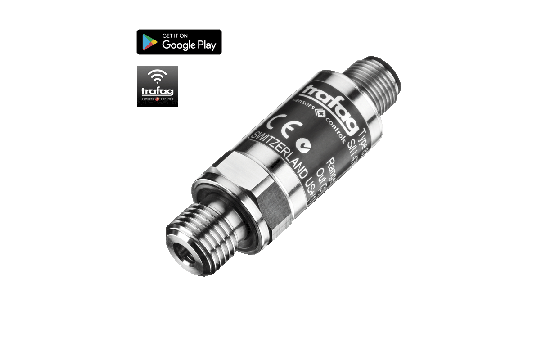

El presostato NAR 8258 con 1 o 2 salidas de conmutación y de precisión mejorada del 0.3 % está especialmente diseñado para vehículos ferroviarios (EN 50155) y dispone de una celda de sensor con película delgada sobre acero extremadamente estable a largo plazo. El amplio rango de temperaturas de -40°C a +85°C, así como la seguridad contra sobrepresión triplicada, convierten el NAR 8258 en la primera elección para vehículos ferroviarios en condiciones ambientales adversas.
Datos técnicos
| Código de producto | 8258 |
|---|---|
| Nombre | NAR |
| Denominación | Presostato para ferrocarril |
| Rango de medición | 0 ... 6 a 0 ... 600 bar 0 ... 100 a 0 ... 7500 psi |
| Principio de medición | Capa fina de acero |
| Homologación / Conformidad | EN 50155 (Ferrocarril) EN 45545-2 (Protección contra incendios) EN 61373 (Choque, vibraciónes) EN 50121-3-2 (CEM) |
| Precisión @ 25°C típ. | ± 0.3 % FS típ. |
| Señal de salida | Salida de conmutación 1 o 2 PNP |
| Conexiones eléctricas | M12x1 |
| Conexiones a proceso | G1/4" m; G1/4" m con amortiguación integrada; G1/4" m (Manómetro); 1/4"NPT m; 7/16"-20UNF m, SAE4 (J1926); R1/4" m, DIN2999; M10x1 m, DIN EN ISO 6149-2; M12x1 m, DIN EN ISO 6149-2; M12x1.25 m, DIN EN ISO 6149-2; M12x1.5 m, DIN EN ISO 9974-2 |
| Temperatura del medio | –40°C ... +85°C |
| Temperatura ambiente | –40°C ... +85°C (EN 50155: OT6) |
| Rango de medición | ≤ 100 bar≤ 600 bar< 1500 psi< 7500 psi |
