DPC 8380 Presostato digital con display

Volver a la vista general

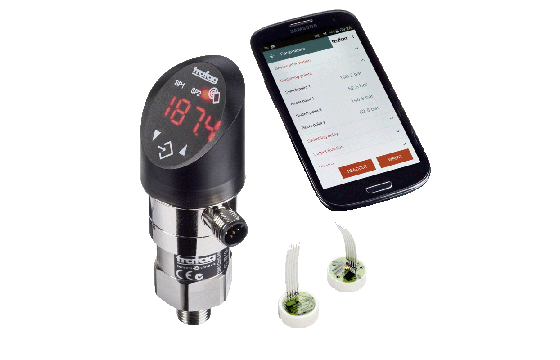

main product photo

Características

  • Parametrizable también con una aplicación para Android vía NFC
  • La pantalla y la conexión eléctrica se pueden orientar de forma independiente 335°/343°
  • Salida analógica seleccionable mA o V
  • Registrador de datos integrado
  • Rango de medición ajustable
Acerca de
El DPC 8380 es la combinación ideal de presostato y transmisor con visualización del valor de presión. La parametrización se realiza en el aparato o, ahorrando tiempo, con una aplicación para Android vía NFC. Las posibilidades de ajuste en combinación con el amplio conjunto de ejecuciones hacen del DPC 8380 un aparato muy versátil para aplicaciones industriales.

Datos técnicos

Más información
Código de producto 8380
Nombre DPC
Denominación Presostato digital con display
Rango de medición 0 ... 0.2 a 0 ... 100 bar 0 ... 2.5 a 0 ... 1500 psi ajustable
Principio de medición Capa gruesa de cerámica
Precisión @ 25°C típ. ± 0.5 % FS típ. ± 0.3 % FS típ.
Señal de salida 4 ... 20 mA, 0 ... 5 VDC, 1 ... 6 VDC, 0 ... 10 VDC, conmutable mA o V
Conexiones eléctricas Conector eléctrico macho M12x1, 5 polos Conector eléctrico macho M12x1, 4 polos
Conexiones a proceso G1/4" h; G1/4" m; G1/2" m, DIN3852-E; 1/4"NPT m; R1/4" m, DIN3858; 7/16"-20UNF m, DIN3866; 7/16"-20UNF m, SAE4 (J1926); 7/16"-20UNF h, SAE J512, abridor de válvula; 9/16"-18UNF m, SAE6 (J1926); G3/4" membrana frontal
Temperatura del medio -25°C ... +85°C
Temperatura ambiente -25°C ... +85°C (UL-clasificación Temperatura del ambiente: -20°C ... +80°C) para más detalles, consulte la sección Conexión eléctrica
Rango de medición

≤ 1 bar
≤ 100 bar
< 15 psi
< 1500 psi

Descargas Ir a las descargas de archivo

Hoja de datos:

Manual de instrucciones:

Flyer:

Certificados:

Archivos STEP y software:

¿No encontró la versión deseada? Por favor, contacte con nuestro equipo de ventas.

Variantes estándar de este producto
Artículos/productos agrupados
Nombre del producto Rango de medición [bar] Sobrepresión máx. [bar] Señal de salida

DPC10.0PAP1

0 ... 10

20

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación [VDC]: 15 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8380 78 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC25.0PAP1

0 ... 25

50

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación [VDC]: 15 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8380 80 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC0.2PAP1

0 ... 0.2

1.2

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación [VDC]: 15 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8380 68 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC0.4PAP1

0 ... 0.4

1.2

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación [VDC]: 15 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8380 69 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC0.6PAP1

0 ... 0.6

1.2

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación [VDC]: 15 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8380 70 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC1.0PAP1

0 ... 1

2

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación [VDC]: 15 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8380 71 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC1.6PAP1

0 ... 1.6

3.2

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación [VDC]: 15 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8380 73 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC100.0PAP1

0 ... 100

200

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación [VDC]: 15 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8380 83 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC16.0PAP1

0 ... 16

32

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación [VDC]: 15 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8380 79 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC2.5PAP1

0 ... 2.5

5

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación [VDC]: 15 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8380 75 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC4.0PAP1

0 ... 4

8

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación [VDC]: 15 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8380 76 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC40.0PAP1

0 ... 40

80

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación [VDC]: 15 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8380 81 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC6.0PAP1

0 ... 6

12

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación [VDC]: 15 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8380 77 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC60.0PAP1

0 ... 60

120

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación [VDC]: 15 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8380 82 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2
Productos relacionados
  1. V6/V7
    V6/V7
Productos relacionados

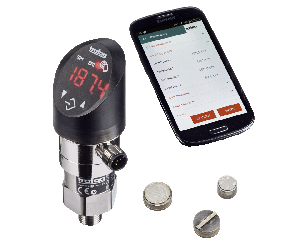

  1. DPS 8381
