Eigenschaften
- Kleinste Bauform
- Genauigkeitsklassen 0.1 %, 0.15 %, 0.3 %
- Hervorragende Temperaturbeständigkeit
- Relativ- und Absolutdruckmessung
- Optional: Spannungsfestigkeit 500 VAC, erfüllt EN 50155 (Eisenbahn)
Info
Technische Daten

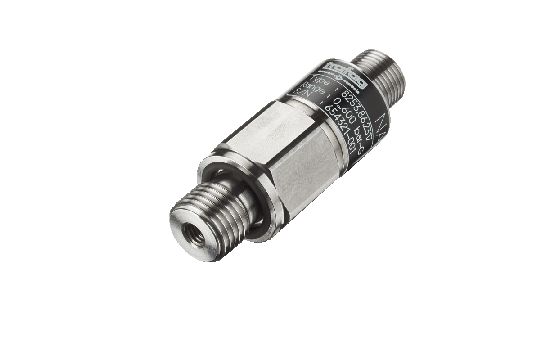

Produkt-Code | 8253 |
---|---|
Name | NAH |
Bezeichnung | Drucktransmitter |
Messbereich | 0 ... 2.5 bis 0 ... 600 bar 0 ... 30 bis 0 ... 7500 psi |
Messprinzip | Dünnfilm-auf-Stahl |
Genauigkeit @ 25°C typ. | ± 0.3 % d.S. typ. ± 0.15 % d.S. typ. ± 0.1 % d.S. typ. |
Ausgangssignal | 4 ... 20 mA, 0 ... 5 VDC, 1 ... 6 VDC, 0 ... 10 VDC, 0.5 ... 4.5 VDC ratiometrisch |
Elektrische Anschlüsse | Industriestandard, Kontaktdistanz 9.4 mm; M12x1; MIL-C 26482; Kabel IP67 |
Druckanschlüsse | G1/4" a; 1/4"NPT a; 1/4"NPT i; 7/16"-20UNF a; 7/16"-20UNF i, DIN3866, Ventilöffner; 7/16"-20UNF a, SAE4 (J1926); 9/16"-18UNF a, SAE6 (J1926); 3/8"-24UNF a, SAE3 (J514); R1/4" a, DIN2999; M14x1.5 a, DIN EN ISO 6149-2 |
Medientemperatur | -40°C ... +125°C |
Umgebungstemperatur | -40°C ... +125°C |
