EXNT 8292 Ex Drucktransmitter

Zurück zur Übersicht
  • Ex Zonen Ex Zonen
  • Schiffbau Schiffbau
  • Wasserstoff Wasserstoff

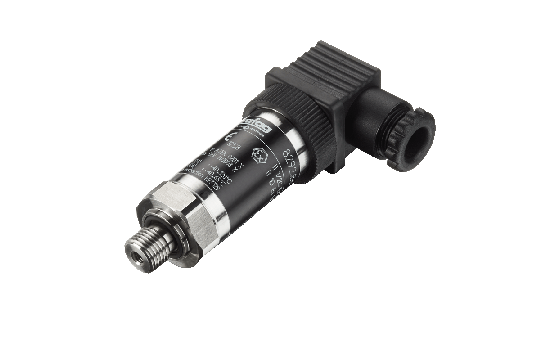

main product photo

Eigenschaften

    • Druckbereiche von 0.4 bis 2500 bar
    • ATEX, IECEx, UKEX zertifiziert
    • II 1G Ex ia IIC T4/T6 Ga
      II 1D Ex ia IIIC T200160°C Da
      I M1 Ex ia I Ma
      II 1/2G Ex ia IIC T4/T6 Ga/Gb
    • Optional: mit wasserstoffkompatiblem Sensor
    • EC79/2009 zertifiziert durch KBA Kraftfahrt-Bundesamt
Info
Der EX Drucktransmitter EXNT basiert auf Trafags eigener Dünnfilm-auf-Stahl Technologie mit ausgezeichneter Langzeitstabilität und bietet zuverlässige und genaue Druckmessung über einen grossen Temperaturbereich. Die eigensichere Ausführung eignet sich für Anwendungen in den Ex-Zonen 0, 1, 2 (Gas), 20, 21, 22 (Staub) und Bergbau.

Technische Daten

Weitere Informationen
Produkt-Code 8292
Name EXNT
Bezeichnung Ex Drucktransmitter
Messbereich

0 ... 0.4 bis 0 ... 100 bar
0 ... 5 bis 0 ... 1000 psi
Messprinzip Dünnfilm-auf-Stahl
Zulassung / Konformität DNV, KRS, RMRS
ATEX, IECE, UKEX, according to the norm
EN/IEC 60079-0 / EN 60079-11 / EN 60079-26 / EN 50303
PESO Petroleum & Explosives Safety Organization India
Genauigkeit @ 25°C typ. ± 0.5 % d.S. typ.± 0.3 % d.S. typ.
Ausgangssignal 4 ... 20 mA
Elektrische Anschlüsse EN175301-803-A; M12x1; MIL-C 26482; Binder 723; Kabel
Druckanschlüsse G1/4 a;
G1/4 a (Manometer) EN 837;
G1/4 i;
G1/2 a;
G1/2 a (Manometer) EN 837;
R1/4 a;
1/4NPT a;
M18x1.5 a
Medientemperatur Max. -40°C ... +120°C
(siehe Elektrischer Anschluss)
Umgebungstemperatur Max. -40°C ... +120°C
(siehe Elektrischer Anschluss)
Ausgangssignal

4 … 20 mA

Downloads Zu den Downloads

Datenblatt:

Betriebsanleitung:

Zertifikate:

STEP Dateien und Software:

Haben Sie die gewünschte Information nicht gefunden? Kontaktieren Sie bitte unser Verkaufs-Team.

Standardvarianten dieses Produktes
Gruppierte Produkte
Produktname Messbereich [bar] Überdruck max. [bar]

EXNT0.4A

0 ... 0.4

1.2
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 10 ... 30
Typencode: 8292 69 2617 05 0000 0000 19 46 61 92

EXNT0.6A

0 ... 0.6

1.5
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 10 ... 30
Typencode: 8292 70 2617 05 0000 0000 19 46 61 92

EXNT1.0A

0 ... 1

2
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 10 ... 30
Typencode: 8292 71 2617 05 0000 0000 19 46 61 92

EXNT2.5A

0 ... 2.5

5
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 10 ... 30
Typencode: 8292 75 2517 05 0000 0000 19 46 61 92

EXNT4.0A

0 ... 4

8
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 10 ... 30
Typencode: 8292 76 2517 05 0000 0000 19 46 61 92

EXNT6.0A

0 ... 6

12
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 10 ... 30
Typencode: 8292 77 2517 05 0000 0000 19 46 61 92

EXNT10.0A

0 ... 10

20
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 10 ... 30
Typencode: 8292 78 2517 05 0000 0000 19 46 61 92

EXNT16.0A

0 ... 16

32
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 10 ... 30
Typencode: 8292 79 2517 05 0000 0000 19 46 61 92

EXNT25.0A

0 ... 25

50
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 10 ... 30
Typencode: 8292 80 2517 05 0000 0000 19 46 61 92

EXNT40.0A

0 ... 40

80
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 10 ... 30
Typencode: 8292 81 2517 05 0000 0000 19 46 61 92

EXNT100.0A

0 ... 100

200
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 10 ... 30
Typencode: 8292 83 2517 05 0000 0000 19 46 61 92

EXNT250.0A

0 ... 250

500
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 10 ... 30
Typencode: 8292 74 2517 05 0000 0000 19 46 61 92
Verwandte Produkte
  1. EXNA 8852/8853
    EXNA 8852/8853

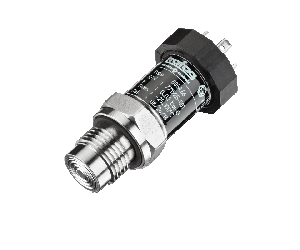

  2. EXNA 8854
