CMP 8271 CANopen Miniatur Drucktransmitter

Zurück zur Übersicht

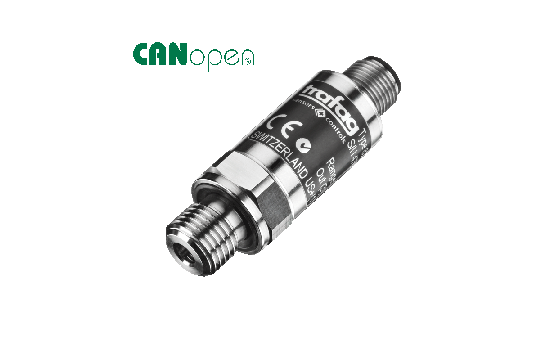

main product photo

Eigenschaften

  • Kleine, robuste Bauform
  • CANopen Busprotokoll DS301/DS404 unterstützt CAN 2.0A/B
  • LSS (DS 305 V2.0)
  • Optional: 5-fache Überdruckfestigkeit
Info
Der CANopen-Miniatur-Druckmessumformer CMP 8271 ist für raue Umgebungen in anspruchsvollen Anwendungen wie der Mobilhydraulik konzipiert. Das kompakte und bewährte Design und die grosse Auswahl an Optionen machen ihn zur bevorzugten Wahl für kostengünstige OEM-Lösungen.

Technische Daten

Weitere Informationen
Produkt-Code 8271
Name CMP
Bezeichnung CANopen Miniatur Drucktransmitter
Messprinzip Dünnfilm-auf-Stahl
Genauigkeit @ 25°C typ. ± 0.5 % d.S. typ. ± 0.3 % d.S. typ.
Ausgangssignal Busprotokoll CANopen DS404
Elektrische Anschlüsse M12x1
Druckanschlüsse G1/4" a; G1/4" a (Manometer); G1/4" a mit integrierter Dämpfung; G1/8" a, DIN3852-E; 1/4"NPT a; 1/4"NPT i; 1/8"NPT m; 7/16"-20UNF i, SAE J512; 7/16"-20UNF a, SAE4 (J1926); 7/16"-20UNF a, DIN3866; 9/16"-18UNF a, SAE6 (J1926); R1/4" a, DIN3858; R1/4" a, DIN
Medientemperatur -40°C ... +125°C
Umgebungstemperatur -40°C ... +125°C
Messbereich

≤ 100 bar
≤ 600 bar
> 600 bar
< 1500 psi
< 7500 psi
> 7500 psi

Downloads Zu den Downloads

Datenblatt:

Betriebsanleitung:

Flyer:

Zertifikate:

Haben Sie die gewünschte Information nicht gefunden? Kontaktieren Sie bitte unser Verkaufs-Team.

Standardvarianten dieses Produktes
Gruppierte Produkte
Produktname Messbereich [bar] Überdruck max. [bar] Ausgangssignal

CMP2.5M

0 ... 2.5

7.5

CANopen Busprotokoll
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.3/± 0.2
Speisung [VDC]: 9 ... 32
Druckanschluss: G1/4" aussen
Typencode: 8271 75 2517 35 0000 0000 51 44

CMP4.0M

0 ... 4

12

CANopen Busprotokoll
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.3/± 0.2
Speisung [VDC]: 9 ... 32
Druckanschluss: G1/4" aussen
Typencode: 8271 76 2517 35 0000 0000 51 44

CMP6.0M

0 ... 6

18

CANopen Busprotokoll
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.3/± 0.2
Speisung [VDC]: 9 ... 32
Druckanschluss: G1/4" aussen
Typencode: 8271 77 2517 35 0000 0000 51 44

CMP10.0M

0 ... 10

30

CANopen Busprotokoll
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.3/± 0.2
Speisung [VDC]: 9 ... 32
Druckanschluss: G1/4" aussen
Typencode: 8271 78 2517 35 0000 0000 51 44

CMP16.0M

0 ... 16

48

CANopen Busprotokoll
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.3/± 0.2
Speisung [VDC]: 9 ... 32
Druckanschluss: G1/4" aussen
Typencode: 8271 79 2517 35 0000 0000 51 44

CMP25.0M

0 ... 25

75

CANopen Busprotokoll
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.3/± 0.2
Speisung [VDC]: 9 ... 32
Druckanschluss: G1/4" aussen
Typencode: 8271 80 2517 35 0000 0000 51 44

CMP40.0M

0 ... 40

120

CANopen Busprotokoll
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.3/± 0.2
Speisung [VDC]: 9 ... 32
Druckanschluss: G1/4" aussen
Typencode: 8271 81 2517 35 0000 0000 51 44

CMP100.0M

0 ... 100

300

CANopen Busprotokoll
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.3/± 0.2
Speisung [VDC]: 9 ... 32
Druckanschluss: G1/4" aussen
Typencode: 8271 83 2517 35 0000 0000 51 44

CMP250.0M

0 ... 250

750

CANopen Busprotokoll
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.3/± 0.2
Speisung [VDC]: 9 ... 32
Druckanschluss: G1/4" aussen
Typencode: 8271 74 2517 35 0000 0000 51 44

CMP400.0M

0 ... 400

1000

CANopen Busprotokoll
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.3/± 0.2
Speisung [VDC]: 9 ... 32
Druckanschluss: G1/4" aussen
Typencode: 8271 84 2517 35 0000 0000 51 44
Verwandte Produkte
  1. V6/V7
    V6/V7
Verwandte Produkte

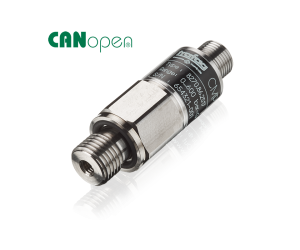

  1. CMP 8270
