PST4B 9B4 Picostat Druckschalter

Zurück zur Übersicht
  • Schienenfahrzeuge Schienenfahrzeuge

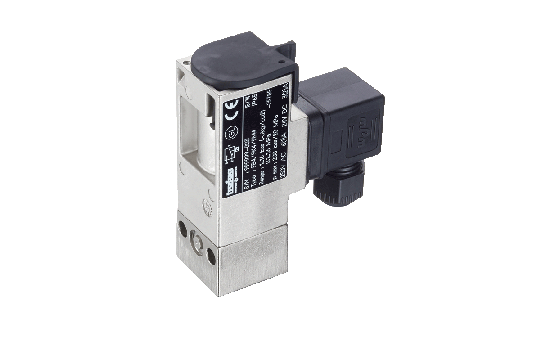

main product photo

Eigenschaften

  • Erhöhte Vibrationsbeständigkeit
  • Kompakte Bauform
  • Robustes Gehäuse
  • Schutzart IP65
  • Beliebige Einbaulage
Info
Der 9B4 aus der Picostat Serie basiert auf der jahrzehntelangen Erfahrung von Trafag im Schiffbau- und Eisenbahnsektor. Die weiter verbesserte Version bietet einen hohen Vibrationswiderstand in einem kompakten Gehäuse und kann in einem breiten Temperaturbereich eingesetzt werden.

Technische Daten

Weitere Informationen
Produkt-Code 9B4
Name PST4B
Bezeichnung Picostat Druckschalter
Messbereich -0.6 ... 3.4 bis 4 ... 40 bar -8 ... 45 bis 60 ... 500 psi
Messprinzip Balg
Zulassung / Konformität ABS, BV, CCS, DNV-GL, KRS, LR, NKK, RINA, RMRS EN60730-1/ EN60730-2-6: Typ 2.B.H
Reproduzierbarkeit ± 0.5 % d.S. typ.
Ausgangssignal 1 Potentialfreier Umschaltkontakt (SPDT)
Elektrische Anschlüsse EN175301-803-A (DIN43650-A)
Druckanschlüsse G1/8" i, G1/4" i, M10x1.0 i, G1/4" a
Medientemperatur Standard: –25°C ... +125°C mit Fühler 789/790/791: –40°C ... +125°C
Umgebungstemperatur Standard: –25°C ... +85°C mit Fühler 789/790/791: –40°C ... +85°C

Downloads Zu den Downloads

Datenblatt:

Betriebsanleitung:

Zertifikate:

Haben Sie die gewünschte Information nicht gefunden? Kontaktieren Sie bitte unser Verkaufs-Team.

Standardvarianten dieses Produktes
Gruppierte Produkte
Produktname Messbereich [bar] Überdruck max. [bar]

PST4B64

0 ... 6

12
Fühlermaterial: Bronzebalg (CuSn6)
Fühlergehäusematerial: Aluminium EN AW-6026 AlMgSiPb0.4 eloxiert
Typencode: 9B4 4277 770 04 0000 0000 15 46 V3

PST4B164

1 ... 16

24
Fühlermaterial: Bronzebalg (CuSn6)
Fühlergehäusematerial: Aluminium EN AW-6026 AlMgSiPb0.4 eloxiert
Typencode: 9B4 4279 771 04 0000 0000 15 46 V3

PST4B254

2 ... 25

40
Fühlermaterial: Bronzebalg (CuSn6)
Fühlergehäusematerial: Aluminium EN AW-6026 AlMgSiPb0.4 eloxiert
Typencode: 9B4 4280 772 04 0000 0000 15 46 V3

PST4B404

4 ... 40

50
Fühlermaterial: Bronzebalg (CuSn6)
Fühlergehäusematerial: Aluminium EN AW-6026 AlMgSiPb0.4 eloxiert
Typencode: 9B4 4281 772 04 0000 0000 15 46 V3

PST4B3.4F4

-0.6 ... 3.4

12
Fühlermaterial: Bronzebalg (CuSn6)
Fühlergehäusematerial: Aluminium EN AW-6026 AlMgSiPb0.4 eloxiert
Typencode: 9B4 4274 769 04 0000 0000 11 15 46 74 V3

PST4B3.44

-0.6 ... 3.4

12
Fühlermaterial: Bronzebalg (CuSn6)
Fühlergehäusematerial: Aluminium EN AW-6026 AlMgSiPb0.4 eloxiert
Typencode: 9B4 4274 769 04 0000 0000 15 46 V3

PST4B6F4

0 ... 6

12
Fühlermaterial: Bronzebalg (CuSn6)
Fühlergehäusematerial: Aluminium EN AW-6026 AlMgSiPb0.4 eloxiert
Typencode: 9B4 4277 770 04 0000 0000 11 15 46 74 V3

PST4B16F4

1 ... 16

24
Fühlermaterial: Bronzebalg (CuSn6)
Fühlergehäusematerial: Aluminium EN AW-6026 AlMgSiPb0.4 eloxiert
Typencode: 9B4 4279 771 04 0000 0000 11 15 46 74 V3

PST4B25F4

2 ... 25

40
Fühlermaterial: Bronzebalg (CuSn6)
Fühlergehäusematerial: Aluminium EN AW-6026 AlMgSiPb0.4 eloxiert
Typencode: 9B4 4280 772 04 0000 0000 11 15 46 74 V3

PST4B40F4

4 ... 40

50
Fühlermaterial: Bronzebalg (CuSn6)
Fühlergehäusematerial: Aluminium EN AW-6026 AlMgSiPb0.4 eloxiert
Typencode: 9B4 4281 772 04 0000 0000 11 15 46 74 V3

PST4B6S4

0 ... 6

12
Fühlermaterial: Rostfreier Balg (1.4404/AISI316L)
Fühlergehäusematerial: Rostfreier Stahl
Typencode: 9B4 4277 753 04 0000 0000 15 46 V3

PST4B16S4

1 ... 16

24
Fühlermaterial: Rostfreier Balg (1.4404/AISI316L)
Fühlergehäusematerial: Rostfreier Stahl
Typencode: 9B4 4279 754 04 0000 0000 15 46 V3
Verwandte Produkte

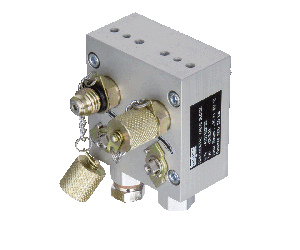

  1. DVB
    DVB
Verwandte Produkte
  1. PST 9B0
    PST 9B0

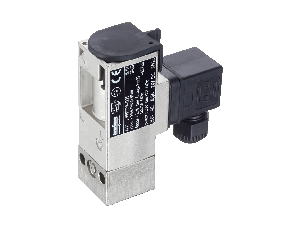

  2. PST4K 9K4
