Eigenschaften
- Kleinste Bauform
- Relativ- oder Absolutdruckmessung
- Hervorragende Temperaturbeständigkeit
- Erhöhte Vibrationsbeständigkeit
- Komplett verschweisstes Sensorsystem aus Stahl ohne zusätzliche Dichtungen
Info

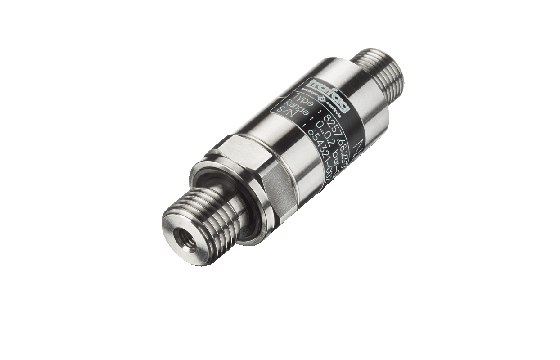

Der sehr kompakte Niederdrucktransmitter NSL ist der einzige Drucktransmitter auf dem Markt mit Dünn-Film-auf-Stahl-Zelle und Druckbereichen ab 0...200 mbar. Durch diese Kombination sind auch für kleine Druckbereiche genaue und langzeitstabile Messungen möglich. Die bis zu 125fache Sicherheit gegen Bersten ermöglicht den Einsatz auch in kritischen Anwendungen.
Technische Daten
Produkt-Code | 8257 |
---|---|
Name | NSL |
Bezeichnung | Niederdruck-Transmitter |
Messbereich | 0 ... 0.2 bis 0 ... 2.5 bar 0 ... 3 bis 0 ... 30 psi |
Messprinzip | Dünnfilm-auf-Stahl |
Zulassung / Konformität | DNV-GL |
Genauigkeit @ 25°C typ. | 0.15 ... 0.8 % d.S. typ. |
Ausgangssignal | 4 ... 20 mA, 0 ... 5 VDC, 0 ... 10 VDC, 0.5 ... 4.5 VDC ratiometrisch |
Elektrische Anschlüsse | Industriestandard, Kontaktdistanz 9.4 mm; M12x1; MIL-C 26482 |
Druckanschlüsse | G1/4" a; 1/4" NPT a; 1/4" NPT i; 9/16"-18UNF a, SAE6 (J1926) |
Medientemperatur | -40°C ... +125°C |
Umgebungstemperatur | -40°C ... +125°C |
