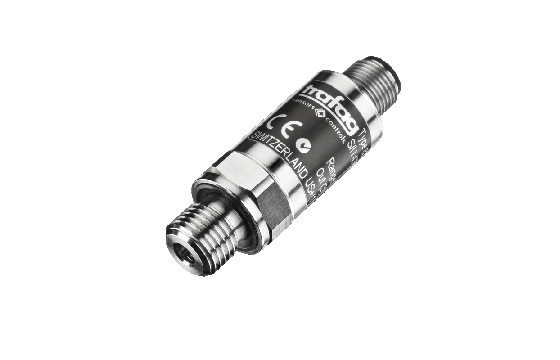

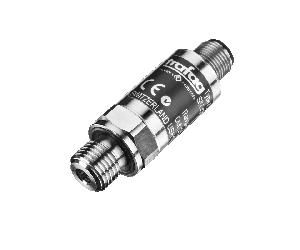

NAT 8252 Industrie Drucktransmitter

Zurück zur Übersicht

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Eigenschaften

Kleinste Bauform
Komplett verschweisstes Sensorsystem aus Stahl ohne zusätzliche Dichtungen
Hervorragende Langzeitstabilität
Optional: 5-fache Überdruckfestigkeit
Optional: Schaltausgang 1 oder 2 PNP

Info

Der Industrie-Drucktransmitter NAT 8252 verfügt über eine ausserordentlich langzeitstabile Dünnfilm-auf-Stahl Sensorzelle mit dreifacher (optional 5-facher) Überdrucksicherheit. Optional ist der NAT 8252 als Druckschalter mit 1 oder 2 Schaltausgängen erhältlich. Die robuste Bauweise und der weite Temperaturbereich von -40°C bis +125°C qualifizieren den NAT 8252 als ideale Lösung für ein weites Feld von anspruchsvollen Anwendungen.

Technische Daten

Weitere Informationen
Produkt-Code	8252
Name	NAT
Bezeichnung	Industrie Drucktransmitter
Messbereich	0 ... 2.5 bis 0 ... 700 bar 0 ... 30 bis 0 ... 10000 psi
Messprinzip	Dünnfilm-auf-Stahl
Genauigkeit @ 25°C typ.	± 0.5 % d.S. typ.
Ausgangssignal	4 ... 20 mA, 0 ... 5 VDC, 1 ... 5 VDC, 1 ... 6 VDC, 0 ... 10 VDC und andere, 0.5 ... 4.5 VDC ratiometrisch, Schaltausgang: 1 oder 2 PNP
Elektrische Anschlüsse	Industriestandard, Kontaktdistanz 9.4 mm; M12x1; MIL-C 26482; Deutsch DT04-3P/4P; Kabel
Druckanschlüsse	G1/4" a; G1/4" a (Manometer); G1/4" a mit integrierter Dämpfung; G1/8" a, DIN3852-E; 1/4"NPT a; 1/4"NPT i; 1/8"NPT a; 7/16"-20UNF i, SAE J512; 7/16"-20UNF a, SAE4 (J1926); 7/16"-20UNF a, DIN3866; 9/16"-18UNF a, SAE6 (J1926); R1/4" a, DIN3858; R1/4" a, DIN
Medientemperatur	–40°C ... +125°C
Umgebungstemperatur	max. -40°C ... +125°C (UL-zertifiziert ambient temperature: -20°C ... +80°C) Details unter Abschnitt Elektronischer Anschluss
Messbereich	≤ 100 bar ≤ 600 bar < 1500 psi < 7500 psi

Downloads Zu den Downloads

Datenblatt:

H72303ak CN 8252 NAT Industrial Pressure Transmitter
cn
pdf 1.8MB
H72303ak DE 8252 NAT Industrial Pressure Transmitter
de
pdf 1.5MB
H72303ak EN 8252 NAT Industrial Pressure Transmitter
en
pdf 1.5MB
H72303ak ES 8252 NAT Industrial Pressure Transmitter
es
pdf 1.5MB
H72303ak FR 8252 NAT Industrial Pressure Transmitter
fr
pdf 1.6MB
H72303ak IT 8252 NAT Industrial Pressure Transmitter
it
pdf 1.5MB
H72303ak JP 8252 NAT Industrial Pressure Transmitter
jp
pdf 1.8MB
H72303ak PL 8252 NAT Industrial Pressure Transmitter
pl
pdf 1.6MB
H72303ak PT 8252 NAT Industrial Pressure Transmitter
pt
pdf 1.6MB

Betriebsanleitung:

H73303ab Instructions 8250 8252 8254 8256 8258 NHT NAT NAH NAE NAR Pressure Transmitter A5
en
pdf 889KB

Flyer:

H70666ah CN 8252 NAT Industrial Pressure Transmitter
cn
pdf 5MB
H70666ah DE 8252 NAT Industrial Pressure Transmitter
de
pdf 5MB
H70666ah EN 8252 NAT Industrial Pressure Transmitter
en
pdf 5MB
H70666ah ES 8252 NAT Industrial Pressure Transmitter
es
pdf 5MB
H70666ah FR 8252 NAT Industrial Pressure Transmitter
fr
pdf 5MB
H70666ah IT 8252 NAT Industrial Pressure Transmitter
it
pdf 5MB
H70666ah JP 8252 NAT Industrial Pressure Transmitter
jp
pdf 5MB
H70666ah PL 8252 NAT Industrial Pressure Transmitter
pl
pdf 5MB
H70666ah PT 8252 NAT Industrial Pressure Transmitter
pt
pdf 5MB

Zertifikate:

CE UKCA Declaration of conformity Pressure Transmitter
en
pdf 73.9KB

STEP Dateien und Software:

8252.XX.XX.30.02
en
STEP 288.4KB
825X.XX.XX.15.01
en
STEP 1.4MB
825X.XX.XX.15.02
en
STEP 513.2KB
825X.XX.XX.15.08
en
STEP 238.6KB
825X.XX.XX.15.22 24 88
en
STEP 382.2KB
825X.XX.XX.15.32
en
STEP 1.2MB
825X.XX.XX.15.35
en
STEP 1.3MB
825X.XX.XX.15.D3
en
STEP 1.6MB
825X.XX.XX.15.D4
en
STEP 1.3MB
825X.XX.XX.16.01
en
STEP 1.4MB
825X.XX.XX.16.02
en
STEP 505KB
825X.XX.XX.16.08
en
STEP 230.4KB
825X.XX.XX.16.22 24 88
en
STEP 374KB
825X.XX.XX.16.32
en
STEP 1.2MB
825X.XX.XX.16.35
en
STEP 1.3MB
825X.XX.XX.16.D3
en
STEP 1.6MB
825X.XX.XX.16.D4
en
STEP 1.3MB
825X.XX.XX.17.01
en
STEP 1.4MB
825X.XX.XX.17.02
en
STEP 523.5KB
825X.XX.XX.17.08
en
STEP 248.9KB
825X.XX.XX.17.22 24 88
en
STEP 392.5KB
825X.XX.XX.17.32
en
STEP 1.2MB
825X.XX.XX.17.35
en
STEP 1.3MB
825X.XX.XX.17.D3
en
STEP 1.6MB
825X.XX.XX.17.D4
en
STEP 1.3MB
825X.XX.XX.18.01
en
STEP 1.4MB
825X.XX.XX.18.02
en
STEP 488.5KB
825X.XX.XX.18.08
en
STEP 213.8KB
825X.XX.XX.18.22 24 88
en
STEP 357.5KB
825X.XX.XX.18.32
en
STEP 1.2MB
825X.XX.XX.18.35
en
STEP 1.3MB
825X.XX.XX.18.D3
en
STEP 1.6MB
825X.XX.XX.18.D4
en
STEP 1.3MB
825X.XX.XX.19.01
en
STEP 1.4MB
825X.XX.XX.19.02
en
STEP 503.8KB
825X.XX.XX.19.08
en
STEP 229.1KB
825X.XX.XX.19.22 24 88
en
STEP 372.8KB
825X.XX.XX.19.32
en
STEP 1.2MB
825X.XX.XX.19.35
en
STEP 1.3MB
825X.XX.XX.19.D3
en
STEP 1.6MB
825X.XX.XX.19.D4
en
STEP 1.3MB
825X.XX.XX.24.01
en
STEP 1.5MB
825X.XX.XX.24.02
en
STEP 548.2KB
825X.XX.XX.24.08
en
STEP 273.5KB
825X.XX.XX.24.22 24 88
en
STEP 417.1KB
825X.XX.XX.24.32
en
STEP 1.3MB
825X.XX.XX.24.35
en
STEP 1.3MB
825X.XX.XX.24.D3
en
STEP 1.6MB
825X.XX.XX.24.D4
en
STEP 1.3MB
825X.XX.XX.30.01
en
STEP 1.4MB
825X.XX.XX.30.02
en
STEP 494.6KB
825X.XX.XX.30.08
en
STEP 220KB
825X.XX.XX.30.22 24 88
en
STEP 363.6KB
825X.XX.XX.30.32
en
STEP 1.2MB
825X.XX.XX.30.35
en
STEP 1.3MB
825X.XX.XX.30.D3
en
STEP 1.6MB
825X.XX.XX.30.D4
en
STEP 1.3MB
825X.XX.XX.32.01
en
STEP 1.4MB
825X.XX.XX.32.02
en
STEP 532.1KB
825X.XX.XX.32.08
en
STEP 257.5KB
825X.XX.XX.32.22 24 88
en
STEP 401.1KB
825X.XX.XX.32.32
en
STEP 1.3MB
825X.XX.XX.32.35
en
STEP 1.3MB
825X.XX.XX.32.D3
en
STEP 1.6MB
825X.XX.XX.32.D4
en
STEP 1.3MB
825X.XX.XX.42.01
en
STEP 1.4MB
825X.XX.XX.42.02
en
STEP 515.8KB
825X.XX.XX.42.08
en
STEP 241.2KB
825X.XX.XX.42.22 24 88
en
STEP 384.8KB
825X.XX.XX.42.24
en
STEP 642.3KB
825X.XX.XX.42.32
en
STEP 1.2MB
825X.XX.XX.42.35
en
STEP 1.3MB
825X.XX.XX.42.D3
en
STEP 1.8MB
825X.XX.XX.42.D4
en
STEP 1.3MB
825X.XX.XX.43.01
en
STEP 1.4MB
825X.XX.XX.43.02
en
STEP 503KB
825X.XX.XX.43.08
en
STEP 228.3KB
825X.XX.XX.43.22 24 88
en
STEP 372KB
825X.XX.XX.43.32
en
STEP 1.2MB
825X.XX.XX.43.35
en
STEP 1.3MB
825X.XX.XX.43.D3
en
STEP 1.6MB
825X.XX.XX.43.D4
en
STEP 1.3MB
825X.XX.XX.44.01
en
STEP 1.4MB
825X.XX.XX.44.02
en
STEP 500.3KB
825X.XX.XX.44.08
en
STEP 225.6KB
825X.XX.XX.44.22 24 88
en
STEP 369.2KB
825X.XX.XX.44.32
en
STEP 1.2MB
825X.XX.XX.44.35
en
STEP 1.3MB
825X.XX.XX.44.D3
en
STEP 1.6MB
825X.XX.XX.44.D4
en
STEP 1.3MB
825X.XX.XX.49.01
en
STEP 1.4MB
825X.XX.XX.49.02
en
STEP 521.7KB
825X.XX.XX.49.08
en
STEP 247.1KB
825X.XX.XX.49.22 24 88
en
STEP 390.7KB
825X.XX.XX.49.32
en
STEP 1.2MB
825X.XX.XX.49.35
en
STEP 1.3MB
825X.XX.XX.49.D3
en
STEP 1.6MB
825X.XX.XX.49.D4
en
STEP 1.3MB
825X.XX.XX.53.01
en
STEP 1.4MB
825X.XX.XX.53.02
en
STEP 509.9KB
825X.XX.XX.53.08
en
STEP 235.2KB
825X.XX.XX.53.22 24 88
en
STEP 378.8KB
825X.XX.XX.53.32
en
STEP 1.2MB
825X.XX.XX.53.35
en
STEP 1.3MB
825X.XX.XX.53.D3
en
STEP 1.6MB
825X.XX.XX.53.D4
en
STEP 1.3MB

Haben Sie die gewünschte Information nicht gefunden? Kontaktieren Sie bitte unser Verkaufs-Team.

Standardvarianten dieses Produktes

Gruppierte Produkte

Produktname	Messbereich [bar]	Überdruck max. [bar]	Ausgangssignal

NAT6.0A

0 ... 6

4 ... 20 mA

Genauigkeit @ 25°C typ.: ±0.5

NLH @ 25°C (BSL) d.S. typ.: ±0.2

Speisung [VDC]: 9...32

Druckanschluss: G1/4" aussen

Typencode: 8252 77 2517 01 0000 0000 19 34 44 61

NAT10.0A

0 ... 10

4 ... 20 mA

Genauigkeit @ 25°C typ.: ±0.5

NLH @ 25°C (BSL) d.S. typ.: ±0.2

Speisung [VDC]: 9...32

Druckanschluss: G1/4" aussen

Typencode: 8252 78 2517 01 0000 0000 19 34 44 61

NAT400.0A

0 ... 400

1000

4 ... 20 mA

Genauigkeit @ 25°C typ.: ±0.5

NLH @ 25°C (BSL) d.S. typ.: ±0.2

Speisung [VDC]: 9 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 84 2517 01 0000 0000 19 34 44 61

NAT2.5A

0 ... 2.5

7.5

4 ...20 mA

Genauigkeit @ 25°C typ.: ±0.5

NLH @ 25°C (BSL) d.S. typ.: ±0.2

Speisung [VDC]: 9 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 75 2517 01 0000 0000 19 34 44 61

NAT4.0A

0 ... 4

4 ... 20 mA

Genauigkeit @ 25°C typ.: ±0.5

NLH @ 25°C (BSL) d.S. typ.: ±0.2

Speisung [VDC]: 9 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 76 2517 01 0000 0000 19 34 44 61

NAT250.0A

0 ... 250

750

4 ... 20 mA

Genauigkeit @ 25°C typ.: ±0.5

NLH @ 25°C (BSL) d.S. typ.: ±0.2

Speisung [VDC]: 9 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 74 2517 01 0000 0000 19 34 44 61

NAT16.0A

0 ... 16

4 ... 20 mA

Genauigkeit @ 25°C typ.: ±0.5

NLH @ 25°C (BSL) d.S. typ.: ±0.2

Speisung [VDC]: 9 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 79 2517 01 0000 0000 19 34 44 61

NAT25.0A

0 ... 25

4 ... 20 mA

Genauigkeit @ 25°C typ.: ±0.5

NLH @ 25°C (BSL) d.S. typ.: ±0.2

Speisung [VDC]: 9 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 80 2517 01 0000 0000 19 34 44 61

NAT40.0A

0 ... 40

120

4 ... 20 mA

Genauigkeit @ 25°C typ.: ±0.5

NLH @ 25°C (BSL) d.S. typ.: ±0. 2

Speisung [VDC]: 9 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 81 2517 01 0000 0000 19 34 44 61

NAT100.0A

0 ... 100

300

4 ... 20 mA

Genauigkeit @ 25°C typ.: ±0.5

NLH @ 25°C (BSL) d.S. typ.: ±0.2

Speisung [VDC]: 9 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 83 2517 01 0000 0000 19 34 44 61

NAT600.0A

0 ... 600

1500

4 ... 20 mA

Genauigkeit @ 25°C typ.: ±0.5

NLH @ 25°C (BSL) d.S. typ.: ±0.2

Speisung [VDC]: 9 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 86 2517 01 0000 0000 19 34 44 61

NAT2.5V

0 ... 2.5

7.5

0 ... 10 VDC

Genauigkeit @ 25°C typ.: ±0.5

Speisung [VDC]: 15 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 75 2517 01 0000 0000 17 34 44 61

NAT4.0V

0 ... 4

0 ... 10 VDC

Genauigkeit @ 25°C typ.: ±0.5

Speisung [VDC]: 15 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 76 2517 01 0000 0000 17 34 44 61

NAT6.0V

0 ... 6

0 ... 10 VDC

Genauigkeit @ 25°C typ.: ±0.5

Speisung [VDC]: 15 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 77 2517 01 0000 0000 17 34 44 61

NAT10.0V

0 ... 10

0 ... 10 VDC

Genauigkeit @ 25°C typ.: ±0.5

Speisung [VDC]: 15 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 78 2517 01 0000 0000 17 34 44 61

NAT16.0V

0 ... 16

0 ... 10 VDC

Genauigkeit @ 25°C typ.: ±0.5

Speisung [VDC]: 15 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 79 2517 01 0000 0000 17 34 44 61

NAT25.0V

0 ... 25

0 ... 10 VDC

Genauigkeit @ 25°C typ.: ±0.5

Speisung [VDC]: 15 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 80 2517 01 0000 0000 17 34 44 61

NAT40.0V

0 ... 40

120

0 ... 10 VDC

Genauigkeit @ 25°C typ.: ±0.5

Speisung [VDC]: 15 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 81 2517 01 0000 0000 17 34 44 61

NAT100.0V

0 ... 100

300

0 ... 10 VDC

Genauigkeit @ 25°C typ.: ±0.5

Speisung [VDC]: 15 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 83 2517 01 0000 0000 17 34 44 61

NAT250.0V

0 ... 250

750

0 ... 10 VDC

Genauigkeit @ 25°C typ.: ±0.5

Speisung [VDC]: 15 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 74 2517 01 0000 0000 17 34 44 61

NAT400.0V

0 ... 400

1000

0 ... 10 VDC

Genauigkeit @ 25°C typ.: ±0.5

Speisung [VDC]: 15 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 84 2517 01 0000 0000 17 34 44 61

NAT600.0V

0 ... 600

1500

0 ... 10 VDC

Genauigkeit @ 25°C typ.: ±0.5

Speisung [VDC]: 15 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 86 2517 01 0000 0000 17 34 44 61

NAT10.0AM

0 ... 10

4 ... 20 mA

Genauigkeit @ 25°C typ.: ±0.5

Speisung [VDC]: 9 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 78 2517 32 0000 0000 19 33 44 61

NAT100.0AM

0 ... 100

300

4 ... 20 mA

Genauigkeit @ 25°C typ.: ±0.5

Speisung [VDC]: 9 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 83 2517 32 0000 0000 19 33 44 61

NAT16.0AM

0 ... 16

4 ... 20 mA

Genauigkeit @ 25°C typ.: ±0.5

Speisung [VDC]: 9 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 79 2517 32 0000 0000 19 33 44 61

NAT160.0AM

0 ... 160

480

4 ... 20 mA

Genauigkeit @ 25°C typ.: ±0.5

Speisung [VDC]: 9 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 85 2517 32 0000 0000 19 33 44 61

NAT2.5AM

0 ... 2.5

7.5

4 ... 20 mA

Genauigkeit @ 25°C typ.: ±0.5

Speisung [VDC]: 9 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 75 2517 32 0000 0000 19 33 44 61

NAT25.0AM

0 ... 25

4 ... 20 mA

Genauigkeit @ 25°C typ.: ±0.5

Speisung [VDC]: 9 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 80 2517 32 0000 0000 19 33 44 61

NAT250.0AM

0 ... 250

750

4 ... 20 mA

Genauigkeit @ 25°C typ.: ±0.5

Speisung [VDC]: 9 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 74 2517 32 0000 0000 19 33 44 61

NAT4.0AM

0 ... 4

4 ... 20 mA

Genauigkeit @ 25°C typ.: ±0.5

Speisung [VDC]: 9 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 76 2517 32 0000 0000 19 33 44 61

NAT40.0AM

0 ... 40

120

4 ... 20 mA

Genauigkeit @ 25°C typ.: ±0.5

Speisung [VDC]: 9 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 81 2517 32 0000 0000 19 33 44 61

NAT400.0AM

0 ... 400

1000

4 ... 20 mA

Genauigkeit @ 25°C typ.: ±0.5

Speisung [VDC]: 9 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 84 2517 32 0000 0000 19 33 44 61

NAT6.0AM

0 ... 6

4 ... 20 mA

Genauigkeit @ 25°C typ.: ±0.5

Speisung [VDC]: 9 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 77 2517 32 0000 0000 19 33 44 61

NAT60.0AM

0 ... 60

180

4 ... 20 mA

Genauigkeit @ 25°C typ.: ±0.5

Speisung [VDC]: 9 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 82 2517 32 0000 0000 19 33 44 61

NAT600.0AM

0 ... 600

1500

4 ... 20 mA

Genauigkeit @ 25°C typ.: ±0.5

Speisung [VDC]: 9 ... 32

Druckanschluss: G1/4" aussen

Typencode: 8252 86 2517 32 0000 0000 19 33 44 61

Verwandte Produkte

Trafag ist für Sie da.

Bitte kontaktieren Sie uns

Ich akzeptiere die Datenschutz-Richtlinien.

NAT 8252 Industrie Drucktransmitter

Eigenschaften

Technische Daten

Trafag ist für Sie da.

Bitte kontaktieren Sie uns

Trafag GmbH

Produkte

Industrien

Ressourcen

Unternehmen
