Eigenschaften
- Schaltgenauigkeit 0.3 %
- 1 oder 2 PNP
- Parametrierbar über Smartphone App (Android)
- Schaltstrom bis 400 mA
- Optional: 5-fache Überdruckfestigkeit
Info

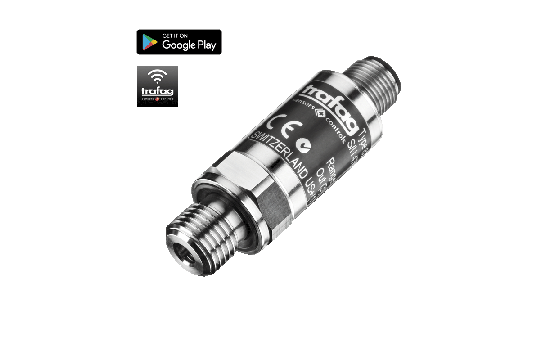

Der Druckschalter NAH 8254 mit 1 oder 2 Schaltausgängen und erhöhter Genauigkeit von 0.3 %, verfügt über eine ausserordentlich langzeitstabile Dünnfilm-auf-Stahl Sensorzelle mit dreifacher (optional 5-facher) Überdrucksicherheit. Die robuste Bauweise und der weite Temperaturbereich von -40°C bis +125°C machen den NAH 8254 zur idealen Lösung, wenn unter rauen Umweltbedingungen ein genaues und zuverlässiges Schaltsignal erforderlich ist.
Technische Daten
| Produkt-Code | 8254 |
|---|---|
| Name | NAH |
| Bezeichnung | Elektronischer Druckschalter |
| Messbereich | 0 ... 0.2 bis 0 ... 600 bar 0 ... 3 bis 0 ... 7500 psi |
| Messprinzip | Dünnfilm-auf-Stahl |
| Genauigkeit @ 25°C typ. | ± 0.3 % d.S. typ. |
| Ausgangssignal | Schaltausgang 1 oder 2 PNP |
| Elektrische Anschlüsse | M12x1; Kabel IP67 (IP68) |
| Druckanschlüsse | G1/4" a; G1/4" a (Manometer); G1/4" a mit integrierter Dämpfung; G1/8" a, DIN3852-E; 1/4"NPT a; 1/4"NPT i; 1/8"NPT a; 7/16"-20UNF i, SAE J512; 7/16"-20UNF a, SAE4 (J1926); 7/16"-20UNF a, DIN3866; 9/16"-18UNF a, SAE6 (J1926); R1/4" a, DIN3858; R1/4" a, DIN |
| Medientemperatur | –40°C ... +125°C |
| Umgebungstemperatur | –40°C ... +125°C (Kabel PVC 22: -5°C ... +60°C) (Kabel PUR 24: -40°C ... +70°C) (Kabel Radox Tenuis 88: -40°C ... +100°C) |
| Messbereich | ≤ 1 bar≤ 100 bar≤ 600 bar< 15 psi< 1500 psi< 7500 psi |
Downloads Zu den Downloads
Datenblatt:
Betriebsanleitung:
Flyer:
-
H70699k CN 8254 NAH Hydraulic Pressure Switchcn
pdf 3.9MB
-
H70699k DE 8254 NAH Hydraulic Pressure Switchde
pdf 3.8MB
-
H70699k EN 8254 NAH Hydraulic Pressure Switchen
pdf 3.8MB
-
H70699k ES 8254 NAH Hydraulic Pressure Switches
pdf 3.8MB
-
H70699k FR 8254 NAH Hydraulic Pressure Switchfr
pdf 3.8MB
-
H70699k IT 8254 NAH Hydraulic Pressure Switchit
pdf 3.8MB
-
H70699k JP 8254 NAH Hydraulic Pressure Switchjp
pdf 3.9MB
-
H70699k PL 8254 NAH Hydraulic Pressure Switchpl
pdf 3.8MB
-
H70699k PT 8254 NAH Hydraulic Pressure Switchpt
pdf 3.8MB
Zertifikate:
STEP Dateien und Software:
-
825X.XX.XX.15.08en
STEP 238.6KB
-
825X.XX.XX.15.22 24 88en
STEP 382.2KB
-
825X.XX.XX.15.32en
STEP 1.2MB
-
825X.XX.XX.16.08en
STEP 230.4KB
-
825X.XX.XX.16.22 24 88en
STEP 374KB
-
825X.XX.XX.16.32en
STEP 1.2MB
-
825X.XX.XX.17.08en
STEP 248.9KB
-
825X.XX.XX.17.22 24 88en
STEP 392.5KB
-
825X.XX.XX.17.32en
STEP 1.2MB
-
825X.XX.XX.18.08en
STEP 213.8KB
-
825X.XX.XX.18.22 24 88en
STEP 357.5KB
-
825X.XX.XX.18.32en
STEP 1.2MB
-
825X.XX.XX.19.08en
STEP 229.1KB
-
825X.XX.XX.19.22 24 88en
STEP 372.8KB
-
825X.XX.XX.19.32en
STEP 1.2MB
-
825X.XX.XX.24.08en
STEP 273.5KB
-
825X.XX.XX.24.22 24 88en
STEP 417.1KB
-
825X.XX.XX.24.32en
STEP 1.3MB
-
825X.XX.XX.30.08en
STEP 220KB
-
825X.XX.XX.30.22 24 88en
STEP 363.6KB
-
825X.XX.XX.30.32en
STEP 1.2MB
-
825X.XX.XX.32.08en
STEP 257.5KB
-
825X.XX.XX.32.22 24 88en
STEP 401.1KB
-
825X.XX.XX.32.32en
STEP 1.3MB
-
825X.XX.XX.42.08en
STEP 241.2KB
-
825X.XX.XX.42.22 24 88en
STEP 384.8KB
-
825X.XX.XX.42.32en
STEP 1.2MB
-
825X.XX.XX.43.08en
STEP 228.3KB
-
825X.XX.XX.43.22 24 88en
STEP 372KB
-
825X.XX.XX.43.32en
STEP 1.2MB
-
825X.XX.XX.44.08en
STEP 225.6KB
-
825X.XX.XX.44.22 24 88en
STEP 369.2KB
-
825X.XX.XX.44.32en
STEP 1.2MB
-
825X.XX.XX.49.08en
STEP 247.1KB
-
825X.XX.XX.49.22 24 88en
STEP 390.7KB
-
825X.XX.XX.49.32en
STEP 1.2MB
-
825X.XX.XX.53.08en
STEP 235.2KB
-
825X.XX.XX.53.22 24 88en
STEP 378.8KB
-
825X.XX.XX.53.32en
STEP 1.2MB
Haben Sie die gewünschte Information nicht gefunden? Kontaktieren Sie bitte unser Verkaufs-Team.
