Eigenschaften
- Frontbündige Membran mit flacher, glatter Oberfläche
- Membrane aus Duplex-Stahl 1.4462
- Komplett verschweisstes Sensorsystem
- Hervorragende Langzeitstabilität
Info

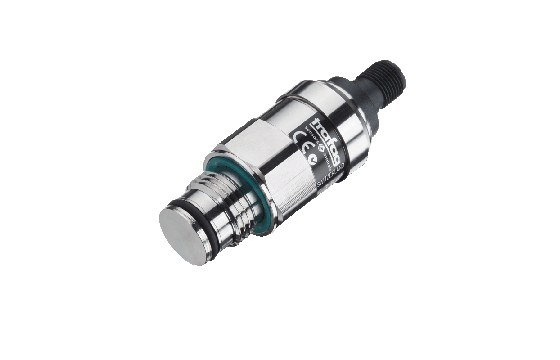

Der Drucktransmitter FPT 8236 überzeugt mit einer absolut glatten und robusten frontbündigen Messmembran aus korrosionsresistentem Duplex-Stahl. Die Trafag-eigene Dünnfilm-auf-Stahl Sensortechnologie gewährleistet einen weiten Temperaturbereich und ausgezeichnete Langzeitstabilität.
Technische Daten
Produkt-Code | 8236 |
---|---|
Name | FPT |
Bezeichnung | Frontbündiger Drucktransmitter |
Messprinzip | Dünnfilm-auf-Stahl |
Genauigkeit @ 25°C typ. | ± 0.5 % d.S. typ. |
Ausgangssignal | 4 ... 20 mA, 0 ... 5 VDC, 1 ... 6 VDC, 0 ... 10 VDC, 0.5 … 4.5 VDC ratiometrisch |
Elektrische Anschlüsse | EN175301-803-A (DIN43650-A); M12x1; Industriestandard, Kontaktdistanz 9.4 mm; Packard Metri Pack; Kabel |
Druckanschlüsse | G1/2" a, frontbündig |
Medientemperatur | –10°C ... +125°C |
Umgebungstemperatur | –10°C ... +125°C Kabel PUR: -10°C ... +70°C |
Downloads Zu den Downloads
Datenblatt:
-
H72343e CN 8236 FPT Flush Membrane Transmittercn
pdf 587.2KB
-
H72343e DE 8236 FPT Flush Membrane Transmitterde
pdf 519.2KB
-
H72343e EN 8236 FPT Flush Membrane Transmitteren
pdf 515.6KB
-
H72343e ES 8236 FPT Flush Membrane Transmitteres
pdf 516.8KB
-
H72343e FR 8236 FPT Flush Membrane Transmitterfr
pdf 516.5KB
-
H72343e IT 8236 FPT Flush Membrane Transmitterit
pdf 516.2KB
-
H72343e JP 8236 FPT Flush Membrane Transmitterjp
pdf 598.9KB
-
H72343e PL 8236 FPT Flush Membrane Transmitterpl
pdf 517.6KB
-
H72343e PT 8236 FPT Flush Membrane Transmitterpt
pdf 517.3KB
Betriebsanleitung:
Flyer:
-
H70612e CN 8236 FPT Flush Membrane Transmittercn
pdf 1.9MB
-
H70612e DE 8236 FPT Flush Membrane Transmitterde
pdf 1.8MB
-
H70612e EN 8236 FPT Flush Membrane Transmitteren
pdf 1.8MB
-
H70612e ES 8236 FPT Flush Membrane Transmitteres
pdf 1.8MB
-
H70612e FR 8236 FPT Flush Membrane Transmitterfr
pdf 1.8MB
-
H70612e IT 8236 FPT Flush Membrane Transmitterit
pdf 1.8MB
-
H70612e JP 8236 FPT Flush Membrane Transmitterjp
pdf 1.9MB
-
H70612e PL 8236 FPT Flush Membrane Transmitterpl
pdf 1.8MB
-
H70612e PT 8236 FPT Flush Membrane Transmitterpt
pdf 1.8MB
Zertifikate:
STEP Dateien und Software:
-
8236.XX.23.93.05en
STEP 1.4MB
-
8236.XX.23.93.35en
STEP 920.7KB
-
C38657 flangeen
STEP 38.6KB
