EXNT 8292 Ex Drucktransmitter

Zurück zur Übersicht
  • Ex Zonen Ex Zonen
  • Schiffbau Schiffbau

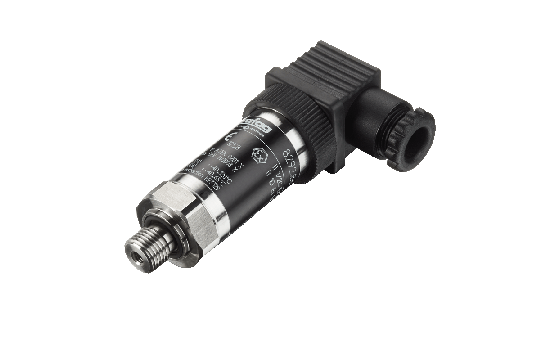

main product photo

Eigenschaften

  • Druckbereiche von 0.4 bis 2000 bar
  • ATEX, IECEx, UKEX zertifiziert
  • II 1G Ex ia IIC T4/T6 Ga II 1D Ex ia IIIC T160°C Da I M1 Ex ia I Ma II 1/2G Ex ia IIC T4/T6 Ga/Gb
  • Optional: mit wasserstoffkompatiblem Sensor
  • EC79/2009 zertifiziert durch KBA Kraftfahrt-Bundesamt
Info
Der EX Drucktransmitter EXNT basiert auf Trafags eigener Dünnfilm-auf-Stahl Technologie mit ausgezeichneter Langzeitstabilität und bietet zuverlässige und genaue Druckmessung über einen grossen Temperaturbereich. Die eigensichere Ausführung eignet sich für Anwendungen in den Ex-Zonen 0, 1, 2 (Gas), 20, 21, 22 (Staub) und Bergbau.

Technische Daten

Weitere Informationen
Produkt-Code 8292
Name EXNT
Bezeichnung Ex Drucktransmitter
Messbereich 0 ... 0.4 bis 0 ... 2000 bar 0 ... 5 bis 0 ... 30000 psi
Messprinzip Dünnfilm-auf-Stahl
Zulassung / Konformität DNV-GL, KRS, RMRS ATEX, IECEx, UKEX, nach Norm EN/IEC 60079-0 / EN 60079-11 / EN 60079-26 / EN 50303
Genauigkeit @ 25°C typ. ± 0.5 % d.S. typ. ± 0.3 % d.S. typ.
Ausgangssignal 4 ... 20 mA
Elektrische Anschlüsse EN175301-803-A; M12x1; MIL-C 26482; Binder 723; Kabel
Druckanschlüsse G1/4" a; G1/4" a (Manometer) EN 837; G1/4" i; G1/2" a; G1/2" a (Manometer) EN 837; R1/4" a; 1/4"NPT a; M18x1.5 a
Medientemperatur Max. –40°C ... +120°C (siehe Elektrischer Anschluss)
Umgebungstemperatur Max. –40°C ... +120°C (siehe Elektrischer Anschluss)

Downloads Zu den Downloads

Datenblatt:

Betriebsanleitung:

Flyer:

Zertifikate:

STEP Dateien und Software:

Haben Sie die gewünschte Information nicht gefunden? Kontaktieren Sie bitte unser Verkaufs-Team.

Standardvarianten dieses Produktes
Gruppierte Produkte
Produktname Messbereich [bar] Überdruck max. [bar] Ausgangssignal

EXNT16.0A

0 ... 16

32

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 10 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8292 79 2517 05 0000 0000 19 46 61 92

EXNT0.4A

0 ... 0.4

1.2

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 10 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8292 69 2617 05 0000 0000 19 46 61 92

EXNT0.6A

0 ... 0.6

1.5

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 10 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8292 70 2617 05 0000 0000 19 46 61 92

EXNT1.0A

0 ... 1

2

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 10 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8292 71 2617 05 0000 0000 19 46 61 92

EXNT2.5A

0 ... 2.5

5

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 10 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8292 75 2517 05 0000 0000 19 46 61 92

EXNT4.0A

0 ... 4

8

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 10 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8292 76 2517 05 0000 0000 19 46 61 92

EXNT6.0A

0 ... 6

12

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 10 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8292 77 2517 05 0000 0000 19 46 61 92

EXNT10.0A

0 ... 10

20

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 10 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8292 78 2517 05 0000 0000 19 46 61 92

EXNT25.0A

0 ... 25

50

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 10 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8292 80 2517 05 0000 0000 19 46 61 92

EXNT40.0A

0 ... 40

80

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 10 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8292 81 2517 05 0000 0000 19 46 61 92

EXNT100.0A

0 ... 100

200

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 10 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8292 83 2517 05 0000 0000 19 46 61 92

EXNT250.0A

0 ... 250

500

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 10 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8292 74 2517 05 0000 0000 19 46 61 92
