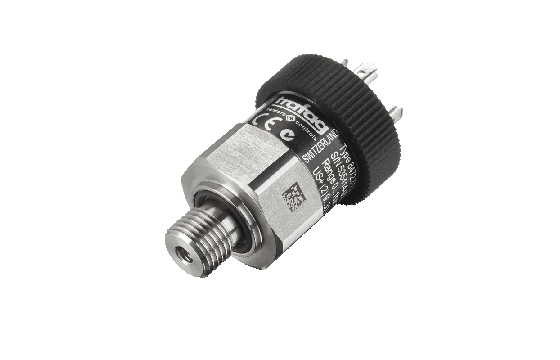

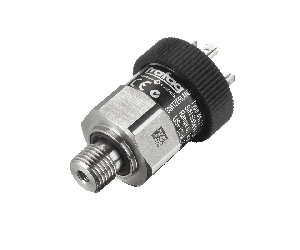

ECT 8472 Industrie Drucktransmitter

Zurück zur Übersicht

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Eigenschaften

Ausgezeichnete Medienverträglichkeit
Relativ- oder Absolutdruckmessung
Titanausführung optional
Grosser Temperaturbereich

Info

Der wirtschaftliche Drucktransmitter ECT 8472 basiert auf der bewährten ECT Drucktransmitterfamilie. Der grosse Medientemperaturbereich von -25 bis +125°C in Kombination mit einem umfassenden Set von Ausführungen und Optionen macht den ECT 8472 zu einer vielseitigen Lösung für die meisten industriellen Anwendungen.

Technische Daten

Weitere Informationen
Produkt-Code	8472
Name	ECT
Bezeichnung	Industrie Drucktransmitter
Messbereich	0 ... 1 bis 0 ... 400 bar 0 ... 15 bis 0 ... 5000 psi
Messprinzip	Dickschicht-auf-Keramik
Genauigkeit @ 25°C typ.	± 0.5 % d.S. typ.
Ausgangssignal	4 ... 20 mA, 0 ... 5 VDC, 1 ... 6 VDC, 0 ... 10 VDC, 0.5 ... 4.5 VDC ratiom.
Elektrische Anschlüsse	EN175301-803-A (DIN43650-A); M12x1; Industriestandard, Kontaktdistanz 9.4 mm; Packard Metri Pack; Kabel
Druckanschlüsse	G1/4" i; G1/4" a; G1/2" a, DIN3852-A; G1/2" a, DIN3852-E; G1/2" a, DIN3852-E, mit Innenkonus; 1/4"NPT a, ANSI B1.20.1; 1/8"NPT a, ANSI B1.20.1; 7/16"-20UNF a, SAE4 (J1926); 7/16"-20UNF a, DIN3866; 7/16"-20UNF i, SAE J512, Ventilöffner; 9/16"-18UNF a, SAE6
Medientemperatur	-25°C ... +125°C 400 bar/5000 psi: -10°C ... +125°C
Umgebungstemperatur	max. -25°C ... +125°C (UL-zertifiziert Umgebungstemperatur: -20°C ... +80°C) 400 bar/5000 psi: -10°C ...+125°C Details siehe Abschnitt Elektrischer Anschluss
Messbereich	≤ 100 bar ≤ 600 bar < 1500 psi < 7500 psi

Downloads Zu den Downloads

Datenblatt:

H72324at CN 8472 ECT Industrial Pressure Transmitter
cn
pdf 838.3KB
H72324at DE 8472 ECT Industrial Pressure Transmitter
de
pdf 773.5KB
H72324at EN 8472 ECT Industrial Pressure Transmitter
en
pdf 759KB
H72324at ES 8472 ECT Industrial Pressure Transmitter
es
pdf 761.5KB
H72324at FR 8472 ECT Industrial Pressure Transmitter
fr
pdf 761.7KB
H72324at IT 8472 ECT Industrial Pressure Transmitter
it
pdf 761.2KB
H72324at JP 8472 ECT Industrial Pressure Transmitter
jp
pdf 850.1KB
H72324at PL 8472 ECT Industrial Pressure Transmitter
pl
pdf 762.6KB
H72324at PT 8472 ECT Industrial Pressure Transmitter
pt
pdf 762.1KB

Betriebsanleitung:

H73324ab Instructions 8472 8473 8477 8478 ECT ECTN ECR Pressure Transmitter
en
pdf 461.1KB

Flyer:

H70662at CN 8472 ECT Industrial Pressure Transmitter
cn
pdf 4MB
H70662at DE 8472 ECT Industrial Pressure Transmitter
de
pdf 4MB
H70662at EN 8472 ECT Industrial Pressure Transmitter
en
pdf 4MB
H70662at ES 8472 ECT Industrial Pressure Transmitter
es
pdf 4MB
H70662at FR 8472 ECT Industrial Pressure Transmitter
fr
pdf 4MB
H70662at IT 8472 ECT Industrial Pressure Transmitter
it
pdf 4MB
H70662at JP 8472 ECT Industrial Pressure Transmitter
jp
pdf 4MB
H70662at PL 8472 ECT Industrial Pressure Transmitter
pl
pdf 4MB
H70662at PT 8472 ECT Industrial Pressure Transmitter
pt
pdf 4MB

Zertifikate:

CE UKCA Declaration of conformity Pressure Transmitter
en
pdf 73.9KB

STEP Dateien und Software:

847X.XX.X7.17.01
en
STEP 638.2KB
847X.XX.X7.17.35
en
STEP 337.2KB
847X.XX.X7.17.51
en
STEP 851.3KB
847X.XX.X9.42.01
en
STEP 679.8KB
847X.XX.X9.42.35
en
STEP 378.8KB
847X.XX.X9.42.51
en
STEP 893.3KB
847X.XX.XX.10.01
en
STEP 680.3KB
847X.XX.XX.10.05
en
STEP 1.6MB
847X.XX.XX.10.22 68
en
STEP 994.7KB
847X.XX.XX.10.35
en
STEP 379.3KB
847X.XX.XX.10.51
en
STEP 894KB
847X.XX.XX.17.01
en
STEP 711.5KB
847X.XX.XX.17.05
en
STEP 1.7MB
847X.XX.XX.17.22 68
en
STEP 1MB
847X.XX.XX.17.35
en
STEP 410.5KB
847X.XX.XX.17.51
en
STEP 926KB
847X.XX.XX.18.01
en
STEP 676.5KB
847X.XX.XX.18.05
en
STEP 1.6MB
847X.XX.XX.18.22 68
en
STEP 990.7KB
847X.XX.XX.18.35
en
STEP 375.5KB
847X.XX.XX.18.51
en
STEP 890KB
847X.XX.XX.19.01
en
STEP 684.5KB
847X.XX.XX.19.05
en
STEP 1.6MB
847X.XX.XX.19.22 68
en
STEP 998.9KB
847X.XX.XX.19.35
en
STEP 383.4KB
847X.XX.XX.19.51
en
STEP 898.2KB
847X.XX.XX.24.01
en
STEP 739.9KB
847X.XX.XX.24.05
en
STEP 1.6MB
847X.XX.XX.24.22 68
en
STEP 1MB
847X.XX.XX.24.35
en
STEP 438.8KB
847X.XX.XX.24.51
en
STEP 955.1KB
847X.XX.XX.30.01
en
STEP 688KB
847X.XX.XX.30.05
en
STEP 1.6MB
847X.XX.XX.30.22 68
en
STEP 1002.6KB
847X.XX.XX.30.35
en
STEP 386.9KB
847X.XX.XX.30.51
en
STEP 901.9KB
847X.XX.XX.41.01
en
STEP 709.3KB
847X.XX.XX.41.05
en
STEP 1.7MB
847X.XX.XX.41.22 68
en
STEP 1MB
847X.XX.XX.41.35
en
STEP 408.2KB
847X.XX.XX.41.51
en
STEP 923.7KB
847X.XX.XX.42.01
en
STEP 705.4KB
847X.XX.XX.42.05
en
STEP 1.7MB
847X.XX.XX.42.22 68
en
STEP 1020.5KB
847X.XX.XX.42.35
en
STEP 404.4KB
847X.XX.XX.42.51
en
STEP 919.8KB

Haben Sie die gewünschte Information nicht gefunden? Kontaktieren Sie bitte unser Verkaufs-Team.

Standardvarianten dieses Produktes

Gruppierte Produkte

Produktname	Messbereich [bar]	Überdruck max. [bar]	Ausgangssignal

ECT1.0A

0 ... 1

3.2

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 9 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8472 71 5717 05 0000 0000 19 58 61

ECT2.5A

0 ... 2.5

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 9 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8472 75 5717 05 0000 0000 19 58 61

ECT6.0A

0 ... 6

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 9 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8472 77 5717 05 0000 0000 19 58 61

ECT10.0A

0 ... 10

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 9 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8472 78 5717 05 0000 0000 19 58 61

ECT16.0A

0 ... 16

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 9 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8472 79 5717 05 0000 0000 19 58 61

ECT25.0A

0 ... 25

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 9 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8472 80 5717 05 0000 0000 19 58 61

ECT40.0A

0 ... 40

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 9 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8472 81 5717 05 0000 0000 19 58 61

ECT10.0V

0 ... 10

0 ... 10 VDC

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 15 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8472 78 5717 05 0000 0000 17 58 61

ECT1.0V

0 ... 1

3.2

0 ... 10 VDC

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 15 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8472 71 5717 05 0000 0000 17 58 61

ECT2.5V

0 ... 2.5

0 ... 10 VDC

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 15 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8472 75 5717 05 0000 0000 17 58 61

ECT6.0V

0 ... 6

0 ... 10 VDC

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 15 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8472 77 5717 05 0000 0000 17 58 61

ECT16.0V

0 ... 16

0 ... 10 VDC

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 15 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8472 79 5717 05 0000 0000 17 58 61

ECT25.0V

0 ... 25

0 ... 10 VDC

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 15 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8472 80 5717 05 0000 0000 17 58 61

ECT40.0V

0 ... 40

0 ... 10 VDC

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 15 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8472 81 5717 05 0000 0000 17 58 61

ECT1.6A

0 ... 1.6

3.2

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 9 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8472 73 5717 05 0000 0000 19 58 61

ECT1.6V

0 ... 1.6

3.2

0 ... 10 VDC

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 15 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8472 73 5717 05 0000 0000 17 58 61

ECT4.0A

0 ... 4

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 9 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8472 76 5717 05 0000 0000 19 58 61

ECT4.0V

0 ... 4

0 ... 10 VDC

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 15 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8472 76 5717 05 0000 0000 17 58 61

ECT60.0A

0 ... 60

120

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 9 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8472 82 5717 05 0000 0000 19 58 61

ECT60.0V

0 ... 60

120

0 ... 10 VDC

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 15 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8472 82 5717 05 0000 0000 17 58 61
