Caratteristiche principali
- Struttura piccolissima
- Classi di precisione 0.1 %, 0.15 %, 0.3 %
- Eccezionale resistenza alle temperature
- Misura della pressione relativa e assoluta
- Opzionale: Rigidità dielettrica 500 VAC, secondo la normativa ferroviaria EN 50155
Dati tecnici

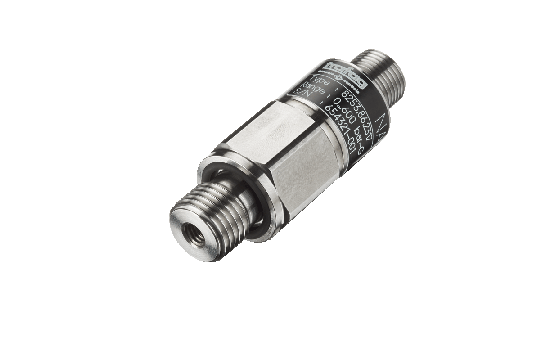

Codice del prodotto | 8253 |
---|---|
Nome | NAH |
Categoria | Trasmettitore di pressione |
Campo di misura | 0 ... 2.5 to 0 ... 600 bar 0 ... 30 to 0 ... 7500 psi |
Principio di misura | Film sottile su acciaio |
Precisione @ 25°C tip. | ± 0.3 % F.S. tip. ± 0.15 % F.S. tip. ± 0.1 % F.S. tip. |
Segnale di uscita | 4 ... 20 mA, 0 ... 5 VDC, 1 ... 6 VDC, 0 ... 10 VDC, 0.5 ... 4.5 VDC raziometrico |
Connessione elettrica | Standard industriale, distanza contatti 9.4 mm; M12x1; MIL-C 26482; Cavo IP67 |
Attacco al processo | G1/4" m; 1/4"NPT m; 1/4"NPT f; 7/16"-20UNF m; 7/16"-20UNF f, DIN3866, aprivalvola; 7/16"-20UNF m, SAE4 (J1926); 9/16"-18UNF m, SAE6 (J1926); 3/8"-24UNF m, SAE3 (J514); R1/4" m, DIN2999; M14x1.5 m, DIN EN ISO 6149-2 |
Temperatura del fluido | -40°C ... +125°C |
Temperatura ambiente | -40°C ... +125°C |
