NAH 8254

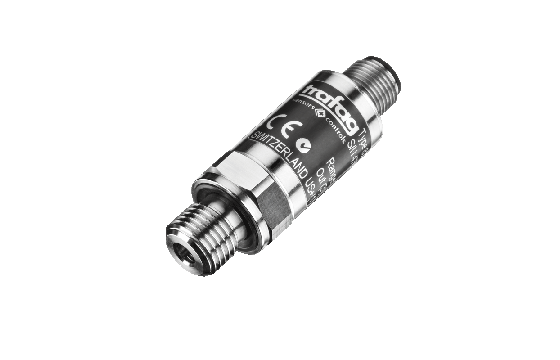

NAH 8254 Trasmettitore di pressione

torna alla panoramica

Vai alla fine della galleria di immagini

Vai all'inizio della galleria di immagini

Caratteristiche principali

Precisione di misura 0.3 %
Sistema di sensori completamente saldato in acciaio senza guarnizioni supplementari
Eccellente stabilità a lungo termine
Opzionale: quintuplice resistenza alla sovrapressione
Opzionale: 1 o 2 uscite di commutazione (PNP)

Descrizione

Il trasmettitore di pressione NAH 8254 a precisione maggiorata 0.3 % e con uscite di commutazione opzionali dispone di una cella sensore con straordinaria stabilità a lungo termine di tipo a pellicola sottile su acciaio con sicurezza da sovrapressione tripla (opzionalmente quintupla). La costruzione robusta e l’ampio campo di temperatura da -40°C a +125°C fanno del NAH 8254 la soluzione ideale quando si tratta di misurare in maniera precisa ed affidabile la pressione in condizioni ambientali avverse.

Dati tecnici

Più informazioni
Codice del prodotto	8254
Nome	NAH
Categoria	Trasmettitore di pressione
Campo di misura	0 ... 0.2 to 0 ... 700 bar 0 ... 3 to 0 ... 10000 psi
Principio di misura	Film sottile su acciaio
Precisione @ 25°C tip.	± 0.3 % F.S. tip.
Segnale di uscita	4 ... 20 mA, 0 ... 5 VDC, 1 ... 5 VDC, 1 ... 6 VDC, 0 ... 10 VDC e altri, 0.5 ... 4.5 VDC raziometrico, Uscita di commutazione: 1 o 2 PNP
Connessione elettrica	Standard industriale, distanza contatti 9.4 mm; M12x1; MIL-C 26482; Deutsch DT04-3P/4P; Cavo
Attacco al processo	G1/4" m; G1/4" m (Manometro); G1/4" m con attenuazione integrato; G1/8" m, DIN3852-E; 1/4"NPT m; 1/4"NPT f; 1/8"NPT m; 7/16"-20UNF f, SAE J512; 7/16"-20UNF m, SAE4 (J1926); 7/16"-20UNF m, DIN3866; 9/16"-18UNF m, SAE6 (J1926); R1/4" m, DIN3858; R1/4" m, DI
Temperatura del fluido	–40°C ... +125 °C
Temperatura ambiente	max. -40°C ... +125°C (UL-classificato temperatura ambiente: -20°C ... +80°C) per i dettagli si veda la sezione Collegamento elettrico

Downloads Go to file Downloads

Specifica tecnica:

H72304z CN 8254 NAH Pressure Transmitter
cn
pdf 1.4MB
H72304z DE 8254 NAH Pressure Transmitter
de
pdf 1.3MB
H72304z EN 8254 NAH Pressure Transmitter
en
pdf 1.3MB
H72304z ES 8254 NAH Pressure Transmitter
es
pdf 1.3MB
H72304z FR 8254 NAH Pressure Transmitter
fr
pdf 1.3MB
H72304z IT 8254 NAH Pressure Transmitter
it
pdf 1.3MB
H72304z JP 8254 NAH Pressure Transmitter
jp
pdf 1.4MB
H72304z PL 8254 NAH Pressure Transmitter
pl
pdf 1.3MB
H72304z PT 8254 NAH Pressure Transmitter
pt
pdf 1.3MB

Manuale:

H73303z Instructions 8250 8252 8254 8256 8258 NHT NAT NAH NAE NAR Pressure Transmitter
en
pdf 426.9KB

Flyer:

H70682z CN 8254 NAH Hydraulic Pressure Transmitter
cn
pdf 5MB
H70682z DE 8254 NAH Hydraulic Pressure Transmitter
de
pdf 5MB
H70682z EN 8254 NAH Hydraulic Pressure Transmitter
en
pdf 5MB
H70682z ES 8254 NAH Hydraulic Pressure Transmitter
es
pdf 5MB
H70682z FR 8254 NAH Hydraulic Pressure Transmitter
fr
pdf 5MB
H70682z IT 8254 NAH Hydraulic Pressure Transmitter
it
pdf 5MB
H70682z JP 8254 NAH Hydraulic Pressure Transmitter
jp
pdf 5MB
H70682z PL 8254 NAH Hydraulic Pressure Transmitter
pl
pdf 5MB
H70682z PT 8254 NAH Hydraulic Pressure Transmitter
pt
pdf 5MB

Dichiarazione:

Trafag UL Certificate E516645 Vol1 Sec1 20240220
en
pdf 454.3KB
CE UKCA Declaration of conformity Pressure Transmitter
en
pdf 73.9KB

Step files and software:

8252.XX.XX.30.02
en
STEP 288.4KB
825X.XX.XX.15.01
en
STEP 1.4MB
825X.XX.XX.15.02
en
STEP 513.2KB
825X.XX.XX.15.08
en
STEP 238.6KB
825X.XX.XX.15.22 24 88
en
STEP 382.2KB
825X.XX.XX.15.32
en
STEP 1.2MB
825X.XX.XX.15.35
en
STEP 1.3MB
825X.XX.XX.15.D3
en
STEP 1.6MB
825X.XX.XX.15.D4
en
STEP 1.3MB
825X.XX.XX.16.01
en
STEP 1.4MB
825X.XX.XX.16.02
en
STEP 505KB
825X.XX.XX.16.08
en
STEP 230.4KB
825X.XX.XX.16.22 24 88
en
STEP 374KB
825X.XX.XX.16.32
en
STEP 1.2MB
825X.XX.XX.16.35
en
STEP 1.3MB
825X.XX.XX.16.D3
en
STEP 1.6MB
825X.XX.XX.16.D4
en
STEP 1.3MB
825X.XX.XX.17.01
en
STEP 1.4MB
825X.XX.XX.17.02
en
STEP 523.5KB
825X.XX.XX.17.08
en
STEP 248.9KB
825X.XX.XX.17.22 24 88
en
STEP 392.5KB
825X.XX.XX.17.32
en
STEP 1.2MB
825X.XX.XX.17.35
en
STEP 1.3MB
825X.XX.XX.17.D3
en
STEP 1.6MB
825X.XX.XX.17.D4
en
STEP 1.3MB
825X.XX.XX.18.01
en
STEP 1.4MB
825X.XX.XX.18.02
en
STEP 488.5KB
825X.XX.XX.18.08
en
STEP 213.8KB
825X.XX.XX.18.22 24 88
en
STEP 357.5KB
825X.XX.XX.18.32
en
STEP 1.2MB
825X.XX.XX.18.35
en
STEP 1.3MB
825X.XX.XX.18.D3
en
STEP 1.6MB
825X.XX.XX.18.D4
en
STEP 1.3MB
825X.XX.XX.19.01
en
STEP 1.4MB
825X.XX.XX.19.02
en
STEP 503.8KB
825X.XX.XX.19.08
en
STEP 229.1KB
825X.XX.XX.19.22 24 88
en
STEP 372.8KB
825X.XX.XX.19.32
en
STEP 1.2MB
825X.XX.XX.19.35
en
STEP 1.3MB
825X.XX.XX.19.D3
en
STEP 1.6MB
825X.XX.XX.19.D4
en
STEP 1.3MB
825X.XX.XX.24.01
en
STEP 1.5MB
825X.XX.XX.24.02
en
STEP 548.2KB
825X.XX.XX.24.08
en
STEP 273.5KB
825X.XX.XX.24.22 24 88
en
STEP 417.1KB
825X.XX.XX.24.32
en
STEP 1.3MB
825X.XX.XX.24.35
en
STEP 1.3MB
825X.XX.XX.24.D3
en
STEP 1.6MB
825X.XX.XX.24.D4
en
STEP 1.3MB
825X.XX.XX.30.01
en
STEP 1.4MB
825X.XX.XX.30.02
en
STEP 494.6KB
825X.XX.XX.30.08
en
STEP 220KB
825X.XX.XX.30.22 24 88
en
STEP 363.6KB
825X.XX.XX.30.32
en
STEP 1.2MB
825X.XX.XX.30.35
en
STEP 1.3MB
825X.XX.XX.30.D3
en
STEP 1.6MB
825X.XX.XX.30.D4
en
STEP 1.3MB
825X.XX.XX.32.01
en
STEP 1.4MB
825X.XX.XX.32.02
en
STEP 532.1KB
825X.XX.XX.32.08
en
STEP 257.5KB
825X.XX.XX.32.22 24 88
en
STEP 401.1KB
825X.XX.XX.32.32
en
STEP 1.3MB
825X.XX.XX.32.35
en
STEP 1.3MB
825X.XX.XX.32.D3
en
STEP 1.6MB
825X.XX.XX.32.D4
en
STEP 1.3MB
825X.XX.XX.42.01
en
STEP 1.4MB
825X.XX.XX.42.02
en
STEP 515.8KB
825X.XX.XX.42.08
en
STEP 241.2KB
825X.XX.XX.42.22 24 88
en
STEP 384.8KB
825X.XX.XX.42.24
en
STEP 642.3KB
825X.XX.XX.42.32
en
STEP 1.2MB
825X.XX.XX.42.35
en
STEP 1.3MB
825X.XX.XX.42.D3
en
STEP 1.8MB
825X.XX.XX.42.D4
en
STEP 1.3MB
825X.XX.XX.43.01
en
STEP 1.4MB
825X.XX.XX.43.02
en
STEP 503KB
825X.XX.XX.43.08
en
STEP 228.3KB
825X.XX.XX.43.22 24 88
en
STEP 372KB
825X.XX.XX.43.32
en
STEP 1.2MB
825X.XX.XX.43.35
en
STEP 1.3MB
825X.XX.XX.43.D3
en
STEP 1.6MB
825X.XX.XX.43.D4
en
STEP 1.3MB
825X.XX.XX.44.01
en
STEP 1.4MB
825X.XX.XX.44.02
en
STEP 500.3KB
825X.XX.XX.44.08
en
STEP 225.6KB
825X.XX.XX.44.22 24 88
en
STEP 369.2KB
825X.XX.XX.44.32
en
STEP 1.2MB
825X.XX.XX.44.35
en
STEP 1.3MB
825X.XX.XX.44.D3
en
STEP 1.6MB
825X.XX.XX.44.D4
en
STEP 1.3MB
825X.XX.XX.49.01
en
STEP 1.4MB
825X.XX.XX.49.02
en
STEP 521.7KB
825X.XX.XX.49.08
en
STEP 247.1KB
825X.XX.XX.49.22 24 88
en
STEP 390.7KB
825X.XX.XX.49.32
en
STEP 1.2MB
825X.XX.XX.49.35
en
STEP 1.3MB
825X.XX.XX.49.D3
en
STEP 1.6MB
825X.XX.XX.49.D4
en
STEP 1.3MB
825X.XX.XX.53.01
en
STEP 1.4MB
825X.XX.XX.53.02
en
STEP 509.9KB
825X.XX.XX.53.08
en
STEP 235.2KB
825X.XX.XX.53.22 24 88
en
STEP 378.8KB
825X.XX.XX.53.32
en
STEP 1.2MB
825X.XX.XX.53.35
en
STEP 1.3MB
825X.XX.XX.53.D3
en
STEP 1.6MB
825X.XX.XX.53.D4
en
STEP 1.3MB

Non hai trovato le informazioni sul prodotto che stavi cercando? Si prega di contattare il nostro team di vendita.

Altre varianti di questo prodotto per una produzione veloce

Prodotti raggruppati

Nome del prodotto	Campo di misura [bar]	Sovrapressione [bar]	Segnale di uscita

NAH2.5A

0 ... 2.5

7.5

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.3

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 9 ... 32

Attacco al processo: G1/4" maschio

Codici: 8254 75 2317 32 0000 0000 19 33 44 61

NAH4.0A

0 ... 4

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.3

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 9 ... 32

Attacco al processo: G1/4" maschio

Codici: 8254 76 2317 32 0000 0000 19 33 44 61

NAH6.0A

0 ... 6

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.3

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 9 ... 32

Attacco al processo: G1/4" maschio

Codici: 8254 77 2317 32 0000 0000 19 33 44 61

NAH10.0A

0 ... 10

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.3

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 9 ... 32

Attacco al processo: G1/4" maschio

Codici: 8254 78 2317 32 0000 0000 19 33 44 61

NAH16.0A

0 ... 16

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.3

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 9 ... 32

Attacco al processo: G1/4" maschio

Codici: 8254 79 2317 32 0000 0000 19 33 44 61

NAH25.0A

0 ... 25

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.3

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 9 ... 32

Attacco al processo: G1/4" maschio

Codici: 8254 80 2317 32 0000 0000 19 33 44 61

NAH40.0A

0 ... 40

120

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.3

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 9 ... 32

Attacco al processo: G1/4" maschio

Codici: 8254 81 2317 32 0000 0000 19 33 44 61

NAH100.0A

0 ... 100

300

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.3

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 9 ... 32

Attacco al processo: G1/4" maschio

Codici: 8254 83 2317 32 0000 0000 19 33 44 61

NAH250.0A

0 ... 250

750

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.3

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 9 ... 32

Attacco al processo: G1/4" maschio

Codici: 8254 74 2317 32 0000 0000 19 33 44 61

NAH400.0A

0 ... 400

1000

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.3

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 9 ... 32

Attacco al processo: G1/4" maschio

Codici: 8254 84 2317 32 0000 0000 19 33 44 61

NAH600.0A

0 ... 600

1500

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.3

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 9 ... 32

Attacco al processo: G1/4" maschio

Codici: 8254 86 2317 32 0000 0000 19 33 44 61

NAH0.2A

0 ... 0.2

1.2

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.8

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 9 ... 32

Attacco al processo: G1/4" maschio

Codici: 8254 68 2317 32 0000 0000 19 33 44 61

NAH0.4A

0 ... 0.4

1.2

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.8

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 9 ... 32

Attacco al processo: G1/4" maschio

Codici: 8254 69 2317 32 0000 0000 19 33 44 61

NAH0.6A

0 ... 0.6

1.2

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.8

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 9 ... 32

Attacco al processo: G1/4" maschio

Codici: 8254 70 2317 32 0000 0000 19 33 44 61

NAH1.0A

0 ... 1.0

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.6

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 9 ... 32

Attacco al processo: G1/4" maschio

Codici: 8254 71 2317 32 0000 0000 19 33 44 61

NAH1.6A

0 ... 1.6

3.2

4 ... 20 mA

Precisione @ 25 °C tip: ± 0.6

NLH @ 25°C (BSL) FS typ.: ± 0.2

Alimentazione: 9 ... 32

Attacco al processo: G1/4" maschio

Codici: 8254 73 2317 32 0000 0000 19 33 44 61
