DPC 8380 Interrupteur de pression avec affichage

Retour à l'aperçu

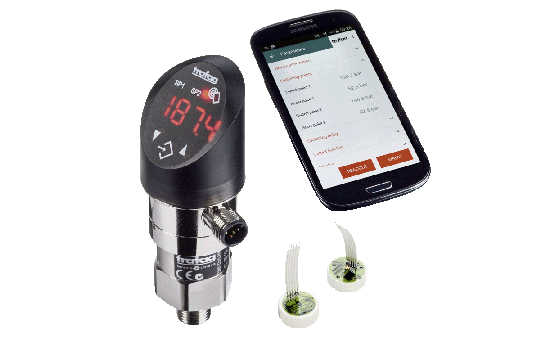

main product photo

Caractéristiques

  • Paramétrable également via l’appli Smartphone NFC (Android)
  • L’affichage et la connexion électrique rotatif de manière indépendante 335°/343°
  • Sortie analogue commutable mA ou V
  • Enregistreur de données intégré
  • Plage de mesure ajustable
À propos
Le DPC 8380 est la combinaison idéale d’un pressostat et d’un transmetteur avec affichage de la valeur de pression. Le paramétrage a lieu sur l’appareil ou se fait rapidement via l’appli Smartphone NFC. Les possibilités de réglage en association avec l’ensemble des modèles font du DPC 8380 un appareil complet pour les applications industrielles.

Données techniques

Plus d'informations
Code du produit 8380
Nom DPC
Designation Interrupteur de pression avec affichage
Plage de mesure 0 ... 0.2 à 0 ... 100 bar 0 ... 2.5 à 0 ... 1500 psi ajustable
Principe de mesure Film épais sur céramique
Précision @ 25°C typ. ± 0.5 % E.M. typ. ± 0.3 % E.M. typ.
Signal de sortie 4 ... 20 mA, 0 ... 5 VDC, 1 ... 6 VDC, 0 ... 10 VDC, commutable mA ou V
Connexions électriques Embase mâle M12x1, 5-pôle Embase mâle M12x1, 4-pôle
Raccords de pression G1/4" f; G1/4" m; G1/2" m, DIN3852-E; 1/4"NPT m; R1/4" m, DIN3858; 7/16"-20UNF m, DIN3866; 7/16"-20UNF m, SAE4 (J1926); 7/16"-20UNF f, SAE J512, valve repos; 9/16"-18UNF m, SAE6 (J1926); G3/4" membrane frontale
Température des médias -25°C ... +85°C
Température ambiante -25°C ... +85°C (UL-homologué température ambiante: -20°C ... +80°C) détails voir section Connexion électrique
Plage de mesure

≤ 1 bar
≤ 100 bar
< 15 psi
< 1500 psi

Document Aux téléchargements de fichiers

Fiche technique:

Mode d'emploi:

Flyer:

Certificates:

Fichiers STEP et logiciels:

Vous n'avez pas trouvé la version souhaitée ? Veuillez contacter notre équipe commerciale.

Variantes standard de ce produit
Articles produits groupés
Nom du produit Plage de mesure [bar] Surpression max. [bar] Signal de sortie

DPC10.0PAP1

0 ... 10

20

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8380 78 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC25.0PAP1

0 ... 25

50

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8380 80 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC0.2PAP1

0 ... 0.2

1.2

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8380 68 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC0.4PAP1

0 ... 0.4

1.2

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8380 69 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC0.6PAP1

0 ... 0.6

1.2

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8380 70 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC1.0PAP1

0 ... 1

2

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8380 71 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC1.6PAP1

0 ... 1.6

3.2

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8380 73 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC100.0PAP1

0 ... 100

200

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8380 83 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC16.0PAP1

0 ... 16

32

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8380 79 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC2.5PAP1

0 ... 2.5

5

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8380 75 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC4.0PAP1

0 ... 4

8

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8380 76 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC40.0PAP1

0 ... 40

80

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8380 81 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC6.0PAP1

0 ... 6

12

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8380 77 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC60.0PAP1

0 ... 60

120

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8380 82 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2
