Densité de gaz

Direction descendante

L'hexafluorure de soufre (SF6) est utilisée dans l'appareillage de commutation à isolation gazeuse du fait de son excellent niveau d'isolation et de ses propriétés d'extinction des étincelles (extinction d'arc électrique). Il devient ainsi possible d'installer des systèmes de distribution d'énergie complexes et sûrs dans les grandes villes. Le niveau d'isolation dépend essentiellement de la densité de gaz.

La sécurité de l'installation est garantie en cas de maintien du niveau de densité de gaz adéquat dans les systèmes confinés. L'étanchéité de l'installation doit être constamment vérifiée et contrôlée, une fuite entraînant une baisse du niveau d'isolation. Le SF6 étant un gaz à effet de serre très puissant, des règlements stricts en matière de consommation de SF6 doivent être respectés par les opérateurs d'appareillage de commutation dans un nombre croissant de pays. Ces règlements prescrivent une surveillance permanente des fuites de gaz à l'aide de densimètres pour gaz ou de capteurs de gaz.

Défis et impacts pour une sécurité et une précision maximales

La plupart des pièces conductrices de courant des appareillages de commutation haute tension, des disjoncteurs et des lignes de transmission sont montées dans des compartiments sous pression remplis de gaz isolants efficaces. Le gaz hexafluorure de soufre (SF6) est couramment utilisé. Les mélanges isolants-gaz alternatifs, moins nocifs pour le climat, gagnent régulièrement en parts de marché. Les forces d'isolation de ces gaz dépendent essentiellement de la densité du gaz. Comme la capacité de rigidité diélectrique des systèmes à isolation gazeuse est obtenue par la densité du gaz, ces compartiments sont remplis à plusieurs centaines de kPa de pression pour éviter les arcs internes et les courts-circuits même sur de courtes distances

La surveillance de la densité des gaz joue un rôle clé dans la disponibilité et la sécurité des installations

La fiabilité et la sécurité de fonctionnement des équipements haute tension ne sont garanties que lorsque le niveau approprié de densité de gaz est maintenu dans les compartiments. Une fuite compromettrait la sécurité de l'appareillage et violerait les réglementations environnementales. Le SF6 est un gaz à effet de serre puissant et ne doit donc pas s'échapper dans l'environnement. Des réglementations strictes concernant les émissions de SF6 (par exemple le règlement F-gaz 517/2014) doivent être respectées et stipulent une surveillance permanente des fuites de gaz. Cela se fait avec des contrôleurs de densité de gaz ou des capteurs de gaz pour déclencher des alarmes ou des processus de commutation liés à la sécurité et pour transmettre l'état à un réseau de données. Par conséquent, la mesure continue de la densité ajoute plusieurs avantages à la surveillance des points de déclenchement des alarmes de sécurité. Les données en temps réel permettent d'analyser la disponibilité opérationnelle de l'usine et de mettre en place des fenêtres d'inspection ou des mesures de maintenance prédictive.

Résistance environnementale la plus élevée requise

Les systèmes à isolation gazeuse sont souvent installés à l'extérieur. Les températures comprises entre –40°C et +50°C sont assez courantes. Dans les zones climatiques arctiques, même des températures jusqu'à -60°C sont imposées aux équipements. De plus, les fluctuations de température massives, même entre le jour et la nuit, les chocs et les vibrations des plantes ont un impact sur le densimètre et les accessoires associés. Cependant, un long cycle de vie des équipements de surveillance de la densité pendant plusieurs décennies est nécessaire.

Les Meilleurs principes de mesure, par Chambre de référence ou par diapason à quartz

La densité du gaz est souvent déterminée indirectement par la pression du gaz à l'aide de manomètres ou de capteurs de pression. Comme la pression dans un volume hermétiquement clos varie énormément avec la température, de tels dispositifs nécessitent une compensation de température, ce qui entraîne une source d'erreur. Trafag propose deux technologies de pointe pour la surveillance et la mesure directes de la densité du gaz isolant offrant les solutions les plus fiables du marché. Les moniteurs mécaniques déterminent la densité du gaz directement selon le principe de la chambre de référence. Les capteurs de densité de gaz utilisent la technologie du diapason à quartz électronique pour mesurer directement la densité. Les deux technologies sont combinées dans les analyseurs de densité hybrides de Trafag.

Applications typiques pour le SF6 et la surveillance des gaz isolants alternatifs

  • Appareillage de commutation isolé au gaz (GIS) et postes de commutation
  • Disjoncteurs (générateur, réservoir sous tension et mort)
  • Lignes de transmission à isolation gazeuse (GIL)
  • Transformateurs à isolation gazeuse (GIT)



Voulez-vous en savoir plus? Veuillez télécharger notre brochure sur la densité du gaz ou contactez-nous.

Résultats

8 Articles trouvés

  1. Test grouped product #1
    Densimètre pour gaz
    87x6
    Designation d'application: Surveillance de la densité dans les gaz isolants et d’extinction
    Voir produit
  2.  87x8

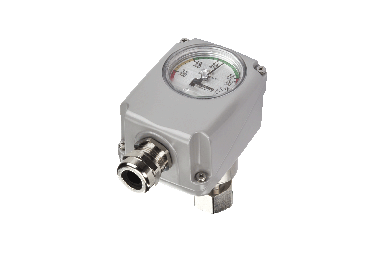

    Densimètre à gaz pour les températures arctiques
