DPS 8381 Interrupteur de pression avec affichage

Retour à l'aperçu

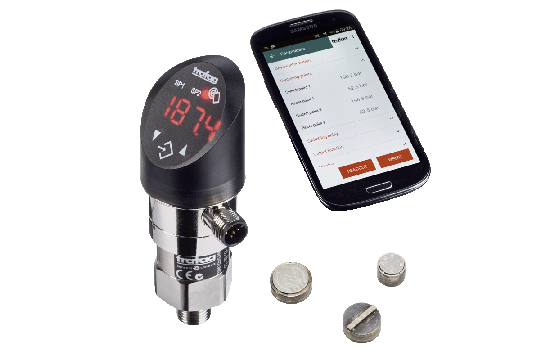

main product photo

Caractéristiques

  • Paramétrable également via l’appli Smartphone NFC (Android)
  • L’affichage et la connexion électrique rotatif de manière indépendante 335°/343°
  • Sortie analogue commutable mA ou V
  • Enregistreur de données intégré
  • Plage de mesure ajustable
À propos
Le DPS 8381 est la combinaison idéale d’un pressostat et d’un transmetteur avec affichage de la valeur de pression. Le paramétrage a lieu sur l’appareil ou se fait rapidement via l’appli Smartphone NFC. Les possibilités de réglage en association avec l’ensemble des modèles font du DPS 8381 un appareil idéal pour un large éventail d’applications exigeantes.

Données techniques

Plus d'informations
Code du produit 8381
Nom DPS
Designation Interrupteur de pression avec affichage
Categorie du produit

Transmetteurs de pression
Pressostats électroniques
Plage de mesure 0 ... 2.5 à 0 ... 600 bar 0 ... 30 à 0 ... 7500 psi ajustable
Principe de mesure Couche mince sur acier
Applications

Applications industrielles
Hydraulique
Machines-outils
Technologie de procédés
Précision @ 25°C typ. ± 0.5 % E.M. typ.
Signal de sortie 4 ... 20 mA, 0 ... 5 VDC, 1 ... 6 VDC, 0 ... 10 VDC, commutable mA ou V
Connexions électriques Embase mâle M12x1, 5-pôle Embase mâle M12x1, 4-pôle
Raccords de pression G1/4" f; G1/4" m Joint; G1/4" m avec amortissement intégré; G1/4" m (Manomètre) EN 837; G1/2" m (Manomètre) EN 837; 1/4"NPT m; 1/2"NPT m; R1/4" m, DIN3858; M14x1.5 m, DIN6149-2; 7/16"-20UNF m, DIN3866; 7/16" -20UNF m, SAE4 (J1926); 7/16"-20UNF f, SAE J512
Température des médias -25°C ... +85°C
Température ambiante -25°C ... +85°C

Document Aux téléchargements de fichiers

Fiche technique:

Mode d'emploi:

Flyer:

Certificates:

Vous n'avez pas trouvé la version souhaitée ? Veuillez contacter notre équipe commerciale.

Variantes standard de ce produit
Articles produits groupés
Nom du produit Plage de mesure [bar] Surpression max. [bar] Signal de sortie

DPS250.0PAP1

0 ... 250

750

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8381 74 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS160.0PAP1

0 ... 160

480

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8381 85 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS400.0PAP1

0 ... 400

1000

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8381 84 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS60.0PAP1

0 ... 60

180

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8381 82 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS100.0PAP1

0 ... 100

300

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8381 83 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS600.0PAP1

0 ... 600

1500

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8381 86 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS10.0PAP1

0 ... 10

30

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8381 78 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS40.0PAP1

0 ... 40

120

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8381 81 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS25.0PAP1

0 ... 25

75

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8381 80 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS16.0PAP1

0 ... 16

48

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8381 79 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS2.5PAP1

0 ... 2.5

7.5

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8381 75 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS4.0PAP1

0 ... 4

12

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8381 76 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS6.0PAP1

0 ... 6

18

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 15 ... 30
Raccord de pression: G1/4" mâle
Codification: 8381 77 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2
