NPN 8264 Picotrans

Zurück zur Übersicht
  • Schiffbau Schiffbau

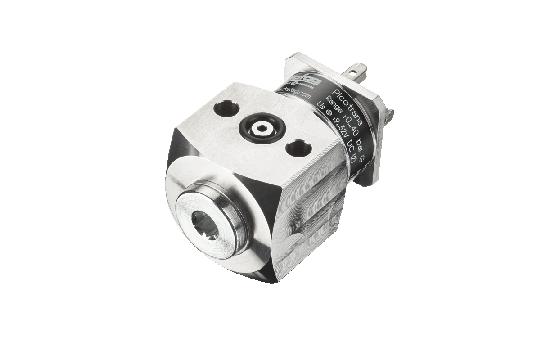

main product photo

Eigenschaften

  • Kompakte Bauform
  • Flanschanschluss (PICO Familie)
  • Hohe Vibrationsfestigkeit
  • Gute Temperaturbeständigkeit
  • Komplett verschweisstes Sensorsystem aus Stahl ohne zusätzliche Dichtungen
Info
Der NPN Drucktransmitter bietet zuverlässige und genaue Druckmessung über einen grossen Temperaturbereich. Seine ausgezeichnete Langzeitstabilität basiert auf der führenden Dünnfilm-auf-Stahl Sensor Technologie von Trafag. Durch seine robuste Konstruktion und die Blockbauweise mit dem optionalen Flanschanschluss ist der NPN die ideale Wahl für anspruchsvolle Anwendungen wie Schiffbau und Eisenbahn.

Technische Daten

Weitere Informationen
Produkt-Code 8264
Name NPN
Bezeichnung Picotrans
Messbereich 0 ... 2.5 bis 0 ... 250 bar
Messprinzip Dünnfilm-auf-Stahl
Zulassung / Konformität ABS, BV, CCS, DNV-GL, KRS, LRS, NKK, RINA, RMRS
Genauigkeit @ 25°C typ. ± 0.5 % d.S. typ. ± 0.3 % d.S. typ.
Ausgangssignal 4 ... 20 mA
Elektrische Anschlüsse EN175301-803-A (DIN43650-A); Kabel
Druckanschlüsse G1/4" i; M10x1 i; G1/8" i
Medientemperatur -40°C ... +100°C
Umgebungstemperatur -40°C ... +100°C

Downloads Zu den Downloads

Datenblatt:

Betriebsanleitung:

Flyer:

Zertifikate:

Haben Sie die gewünschte Information nicht gefunden? Kontaktieren Sie bitte unser Verkaufs-Team.

Standardvarianten dieses Produktes
Gruppierte Produkte
Produktname Messbereich [bar] Überdruck max. [bar] Ausgangssignal

NPN10.0AF4

0 ... 10

20

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 24 (9 ... 32)
Typencode: 8264 78 2510 04 0000 0000 19 41 46 74 V3

NPN16.0AF4

0 ... 16

32

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 24 (9 ... 32)
Typencode: 8264 79 2510 04 0000 0000 19 41 46 74 V3

NPN25.0AF4

0 ... 25

50

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 24 (9 ... 32)
Typencode: 8264 80 2510 04 0000 0000 19 41 46 74 V3

NPN4.0AF4

0 ... 4

10

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 24 (9 ... 32)
Typencode: 8264 76 2510 04 0000 0000 19 41 46 74 V3

NPN40.0AF4

0 ... 40

80

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 24 (9 ... 32)
Typencode: 8264 81 2510 04 0000 0000 19 41 46 74 V3

NPN6.0AF4

0 ... 6

15

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 24 (9 ... 32)
Typencode: 8264 77 2510 04 0000 0000 19 41 46 74 V3

NPN10.0A4

0 ... 10

20

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 24 (9 ... 32)
Typencode: 8264 78 2510 04 0000 0000 19 46 V3

NPN16.0A4

0 ... 16

32

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 24 (9 ... 32)
Typencode: 8264 79 2510 04 0000 0000 19 46 V3

NPN25.0A4

0 ... 25

50

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 24 (9 ... 32)
Typencode: 8264 80 2510 04 0000 0000 19 46 V3

NPN4.0A4

0 ... 4

10

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 24 (9 ... 32)
Typencode: 8264 76 2510 04 0000 0000 19 46 V3

NPN40.0A4

0 ... 40

80

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 24 (9 ... 32)
Typencode: 8264 81 2510 04 0000 0000 19 46 V3

NPN6.0A4

0 ... 6

15

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 24 (9 ... 32)
Typencode: 8264 77 2510 04 0000 0000 19 46 V3
