ND 8204 Differenz-Drucktransmitter

Zurück zur Übersicht

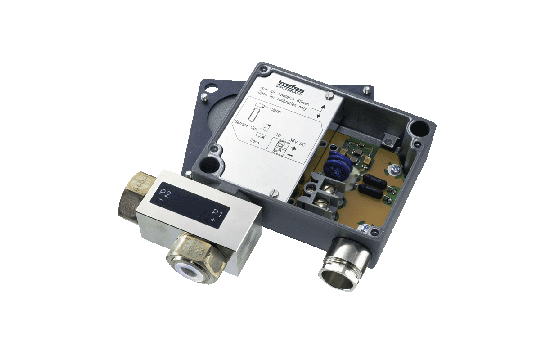

main product photo

Eigenschaften

    • Gute Nullpunktstabilität
    • Hohe Wechsellastfestigkeit
    • EMV–Schutz, IEC 61000
Info

Technische Daten

Weitere Informationen
Produkt-Code 8204
Name ND
Bezeichnung Differenz-Drucktransmitter
Messbereich 0 ... 1 bis 0 ... 16 bar
Messprinzip Dünnfilm-auf-Stahl
Genauigkeit @ 25°C typ. ± 0.8 % d.S. typ.
Ausgangssignal 4 ... 20 mA (P1–P2)
Elektrische Anschlüsse Schraubklemme 0.75 ... 2.5 mm2
Druckanschlüsse G1/4 i
Medientemperatur -25°C ... +125°C
Umgebungstemperatur -25°C ... + 85°C
Ausgangssignal

4 … 20 mA

Downloads Zu den Downloads

Datenblatt:

Betriebsanleitung:

Zertifikate:

Haben Sie die gewünschte Information nicht gefunden? Kontaktieren Sie bitte unser Verkaufs-Team.

Standardvarianten dieses Produktes
Gruppierte Produkte
Produktname Überdruck max. [bar]

ND1.0

6
Druckdifferenz: 0 ... 1.0
Maximaler Systemdruck: 2.5
Genauigkeit @ 25°C typ.: ± 0.8
NLH @ 25°C (BSL) d.S. typ.: ± 0.5
Speisung [VDC]: 12 ... 34
Typencode: 8204 71 2210

ND1.5

15
Druckdifferenz: -1 ... 1.5
Maximaler Systemdruck: 6
Genauigkeit @ 25°C typ.: ± 0.8
NLH @ 25°C (BSL) d.S. typ.: ± 0.5
Speisung [VDC]: 12 ... 34
Typencode: 8204 55 2210

ND2.5

15
Druckdifferenz: 0 ... 2.5
Maximaler Systemdruck: 6
Genauigkeit @ 25°C typ.: ± 0.8
NLH @ 25°C (BSL) d.S. typ.: ± 0.5
Speisung [VDC]: 12 ... 34
Typencode: 8204 75 2210

ND5

32
Druckdifferenz: -1 ... 5.0
Maximaler Systemdruck: 16
Genauigkeit @ 25°C typ.: ± 0.8
NLH @ 25°C (BSL) d.S. typ.: ± 0.5
Speisung [VDC]: 12 ... 34
Typencode: 8204 58 2210

ND6

32
Druckdifferenz: 0 ... 6.0
Maximaler Systemdruck: 16
Genauigkeit @ 25°C typ.: ± 0.8
NLH @ 25°C (BSL) d.S. typ.: ± 0.5
Speisung [VDC]: 12 ... 34
Typencode: 8204 77 2210
Verwandte Produkte

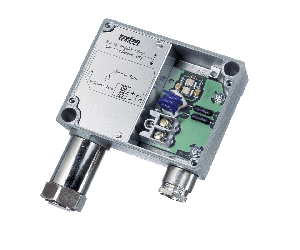

  1. N 8202
