N 8202

N 8202 Navitrag

Zurück zur Übersicht

Schiffbau

Zum Ende der Bildgalerie springen

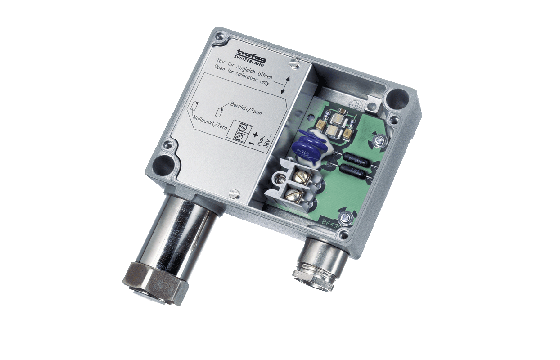

main product photo

Zum Anfang der Bildgalerie springen

Eigenschaften

Hervorragende Langzeitstabilität
Schutzart IP65
EMV–Schutz, IEC 61000
Unempfindlich gegen Druckspitzen und Wechsellasten

Info

Technische Daten

Weitere Informationen
Produkt-Code	8202
Name	N
Bezeichnung	Navitrag
Produkt-Kategorie	Drucktransmitter
Messbereich	0 ... 1 bis 0 ... 600 bar
Messprinzip	Dünnfilm-auf-Stahl
Zulassung / Konformität	ABS, BV, CCS, DNV-GL, KRS, LRS
Genauigkeit @ 25°C typ.	± 0.5 % d.S. typ.
Ausgangssignal	4 ... 20 mA
Elektrische Anschlüsse	Schraubklemme 0.75 ... 2.5 mm²
Druckanschlüsse	G1/4" i; G1/2" a
Medientemperatur	-25°C ... +125°C
Umgebungstemperatur	-25°C ... +85°C

Downloads Zu den Downloads

Datenblatt:

Betriebsanleitung:

H70722f Instruction 8202
en
pdf 254.3KB

Flyer:

Zertifikate:

CE EU declaration of conformity Navitrag 8202 8222
en
pdf 55.5KB
ABS Pressure Transmitter 8202
en
pdf 1.2MB
BV Navitrag 8202
en
pdf 575.4KB
CCS Navitrag 8202
en
pdf 5.9MB
DNVGL Navitrag 8202
en
pdf 186.8KB
DNVGL Pressure Transducer 8202
en
pdf 411.4KB
KRS Pressure Transmitter 8202
en
pdf 387KB
LR Navitrag 8202
en
pdf 455.1KB
RINA Navitrag 8202 Trafag
en
pdf 658.9KB

Haben Sie die gewünschte Information nicht gefunden? Kontaktieren Sie bitte unser Verkaufs-Team.

Standardvarianten dieses Produktes

Gruppierte Produkte

Produktname	Messbereich [bar]	Überdruck max. [bar]	Ausgangssignal

0 ... 400

800

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.3

Speisung [VDC]: 12 ... 34

Typencode: 8202 84 2210

0 ... 1

3

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.3

Speisung [VDC]: 12 ... 34

Typencode: 8202 71 2210

0 ... 6

15

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.3

Speisung [VDC]: 12 ... 34

Typencode: 8202 77 2210

0 ... 10

20

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.3

Speisung [VDC]: 12 ... 34

Typencode: 8202 78 2210

0 ... 250

500

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.3

Speisung [VDC]: 12 ... 34

Typencode: 8202 74 2210

0 ... 2.5

6

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.3

Speisung [VDC]: 12 ... 34

Typencode: 8202 75 2210

0 ... 4

10

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.3

Speisung [VDC]: 12 ... 34

Typencode: 8202 76 2210

0 ... 16

32

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.3

Speisung [VDC]: 12 ... 34

Typencode: 8202 79 2210

0 ... 25

80

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.3

Speisung [VDC]: 12 ... 34

Typencode: 8202 80 2210

0 ... 40

80

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.3

Speisung [VDC]: 12 ... 34

Typencode: 8202 81 2210

0 ... 100

200

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.3

Speisung [VDC]: 12 ... 34

Typencode: 8202 83 2210
