Eigenschaften
- Kleine, robuste Bauform
- Verschiedene Genauigkeitsklassen
- Druck- und Temperaturmessung
- CANopen Busprotokoll DS301/DS404 unterstützt CAN 2.0A/B
- LSS (DS 305 V2.0)
Info

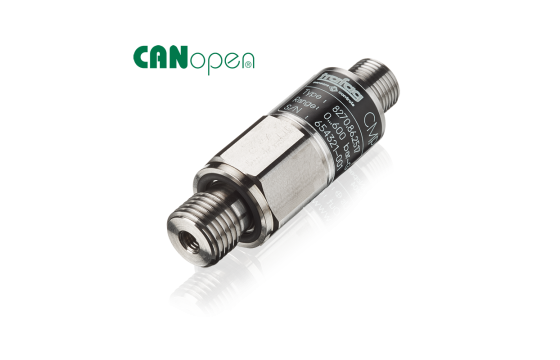

Der CANopen Miniatur-Drucktransmitter CMP basiert auf Trafags eigener Dünnfilm-auf-Stahl Technologie, die auch bei rauen Umgebungsbedingungen hohe Genauigkeit und Langzeitstabilität bietet. Die äusserst kompakte Bauweise und die bewährte Hochleistungselektronik mit CiA-zertifizierter, umfassender CANopen-Funktionalität machen den CMP 8270 zum Besten seiner Klasse.
Technische Daten
Produkt-Code | 8270 |
---|---|
Name | CMP |
Bezeichnung | CANopen Miniatur Drucktransmitter |
Messbereich | 0 ... 0.2 bis 0 ... 600 bar 0 ... 3 bis 0 ... 7500 psi |
Messprinzip | Dünnfilm-auf-Stahl, piezoresistiv |
Genauigkeit @ 25°C typ. | ± 0.5 % d.S. typ. ± 0.3 % d.S. typ. ± 0.15 % d.S. typ. ± 0.1 % d.S. typ. |
Ausgangssignal | Busprotokoll CANopen DS404 |
Elektrische Anschlüsse | M12x1 |
Druckanschlüsse | G1/4" a; 1/4"NPT a; 1/4"NPT i; 7/16"-20UNF a; 7/16"-20UNF i, DIN3866, Ventilöffner; 7/16"-20UNF a, SAE4 (J1926); 9/16"-18UNF a, SAE6 (J1926); M10x1 a, DIN EN ISO 6149-2 |
Medientemperatur | -50°C ... +135°C |
Umgebungstemperatur | -40°C ... +125°C |
Downloads Zu den Downloads
Datenblatt:
-
H72614w CN 8270 CMP CANopen Miniature Pressure Transmittercn
pdf 582.1KB
-
H72614w DE 8270 CMP CANopen Miniature Pressure Transmitterde
pdf 485KB
-
H72614w EN 8270 CMP CANopen Miniature Pressure Transmitteren
pdf 501.5KB
-
H72614w ES 8270 CMP CANopen Miniature Pressure Transmitteres
pdf 502.4KB
-
H72614w FR 8270 CMP CANopen Miniature Pressure Transmitterfr
pdf 502.8KB
-
H72614w IT 8270 CMP CANopen Miniature Pressure Transmitterit
pdf 502KB
-
H72614w JP 8270 CMP CANopen Miniature Pressure Transmitterjp
pdf 589.2KB
-
H72614w PL 8270 CMP CANopen Miniature Pressure Transmitterpl
pdf 504.2KB
-
H72614w PT 8270 CMP CANopen Miniature Pressure Transmitterpt
pdf 503.2KB
Betriebsanleitung:
Flyer:
-
H70653w CN 8270 CMP CANopen Miniature Pressure Transmittercn
pdf 3.8MB
-
H70653w DE 8270 CMP CANopen Miniature Pressure Transmitterde
pdf 3.7MB
-
H70653w EN 8270 CMP CANopen Miniature Pressure Transmitteren
pdf 3.7MB
-
H70653w ES 8270 CMP CANopen Miniature Pressure Transmitteres
pdf 3.7MB
-
H70653w FR 8270 CMP CANopen Miniature Pressure Transmitterfr
pdf 3.7MB
-
H70653w IT 8270 CMP CANopen Miniature Pressure Transmitterit
pdf 3.7MB
-
H70653w JP 8270 CMP CANopen Miniature Pressure Transmitterjp
pdf 3.8MB
-
H70653w PL 8270 CMP CANopen Miniature Pressure Transmitterpl
pdf 3.7MB
-
H70653w PT 8270 CMP CANopen Miniature Pressure Transmitterpt
pdf 3.7MB
Zertifikate:
Haben Sie die gewünschte Information nicht gefunden? Kontaktieren Sie bitte unser Verkaufs-Team.
