Eigenschaften
- Rostfreies Stahlgehäuse
- Rostfreier Balgsensor, geschweisst
- Kompakte Bauform
- Robustes Gehäuse
- Erfüllt EN 50155 (Eisenbahn)
Info

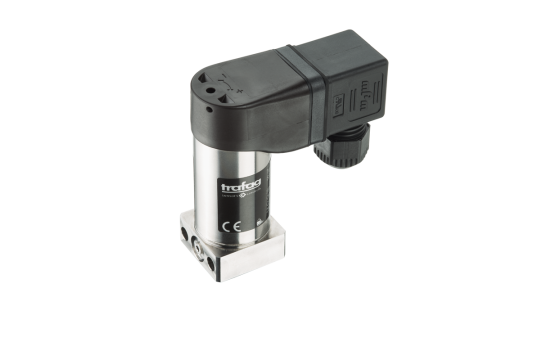

Der 9R5 aus der Picostat Serie basiert auf der jahrzehntelangen Erfahrung von Trafag im Eisenbahnsektor. Die neue Picostat-Generation mit verbesserter Leistungsfähigkeit und neuem Design erfüllt die aktuellen Ansprüche von Schienenfahrzeuganwendungen.
Technische Daten
Produkt-Code | 9R5 |
---|---|
Bezeichnung | Picostat Bahn-Druckschalter |
Messprinzip | Stahlbalg geschweisst |
Zulassung / Konformität | EN 50155 (Eisenbahn) EN 45545-2 (Brandschutz) EN 61373 (Schock, Vibration) EN 60730-1/ EN 60730-2-6: Typ 2.B.H |
Ausgangssignal | 1 Potentialfreier Umschaltkontakt (SPDT) |
Elektrische Anschlüsse | EN 175301-803-A (DIN 43650-A) |
Medientemperatur | –40°C ... +85°C |
Umgebungstemperatur | –40°C ... +85°C (EN 50155: OT6) |
Downloads Zu den Downloads
Datenblatt:
-
H72370e CN 9R5 Picostat Pressure Switchcn
pdf 480.4KB
-
H72370e DE 9R5 Picostat Pressure Switchde
pdf 402.2KB
-
H72370e EN 9R5 Picostat Pressure Switchen
pdf 400.7KB
-
H72370e ES 9R5 Picostat Pressure Switches
pdf 401.7KB
-
H72370e FR 9R5 Picostat Pressure Switchfr
pdf 402KB
-
H72370e IT 9R5 Picostat Pressure Switchit
pdf 401.6KB
-
H72370e JP 9R5 Picostat Pressure Switchjp
pdf 489.5KB
-
H72370e PL 9R5 Picostat Pressure Switchpl
pdf 403.3KB
-
H72370e PT 9R5 Picostat Pressure Switchpt
pdf 402.5KB
Betriebsanleitung:
-
H73370d 9R5 Picostat A5en
pdf 378.7KB
Flyer:
-
H70370e CN 9R5 Picostat Pressure Switchcn
pdf 2.4MB
-
H70370e DE 9R5 Picostat Pressure Switchde
pdf 2.3MB
-
H70370e EN 9R5 Picostat Pressure Switchen
pdf 2.3MB
-
H70370e ES 9R5 Picostat Pressure Switches
pdf 2.3MB
-
H70370e FR 9R5 Picostat Pressure Switchfr
pdf 2.3MB
-
H70370e IT 9R5 Picostat Pressure Switchit
pdf 2.3MB
-
H70370e JP 9R5 Picostat Pressure Switchjp
pdf 2.4MB
-
H70370e PL 9R5 Picostat Pressure Switchpl
pdf 2.3MB
-
H70370e PT 9R5 Picostat Pressure Switchpt
pdf 2.3MB
Zertifikate:
-
CE UKCA Declaration of conformity 9R5en
pdf 73.4KB
STEP Dateien und Software:
-
9R5.XX.XX.XXX.04.05en
STEP 2.7MB
-
9R5.XX.XX.XXX.11.05en
STEP 2.7MB
Haben Sie die gewünschte Information nicht gefunden? Kontaktieren Sie bitte unser Verkaufs-Team.
