Eigenschaften
- Kompakte Bauform
- Robustes Gehäuse
- Schutzart IP65
- Beliebige Einbaulage
Info

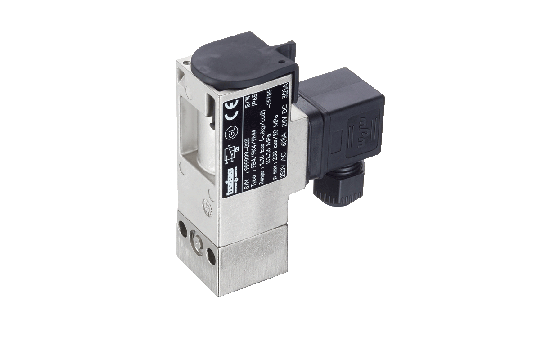

Der 9M4 aus der Picostat Serie basiert auf der jahrzehntelangen Erfahrung von Trafag im Schiffbau- und Eisenbahnsektor. Die weiter verbesserte Version bietet einen hohen Vibrationswiderstand in einem kompakten Gehäuse und kann in einem breiten Temperaturbereich eingesetzt werden.
Technische Daten
| Produkt-Code | 9M4 |
|---|---|
| Name | PST4M |
| Bezeichnung | Picostat Druckschalter |
| Messbereich | 1 ... 10 bis 10 ... 100 bar 14 ... 150 bis 150 ... 1500 psi |
| Messprinzip | Membran |
| Zulassung / Konformität | ABS, BV, CCS, DNV, KRS, LRS, RINA, EN60730-1/EN60730-2-6: Type 2.B.H |
| Reproduzierbarkeit | ± 2.0 % d.S. typ. |
| Ausgangssignal | 1 Potentialfreier Umschaltkontakt (SPDT) |
| Elektrische Anschlüsse | EN175301-803-A (DIN43650-A) |
| Druckanschlüsse | G1/8 i, G1/4 i, M10x1.0 i |
| Medientemperatur | 0°C ... +80°C |
| Umgebungstemperatur | 0°C ... +80°C |
Downloads Zu den Downloads
Datenblatt:
-
H72368i CN 9M4 PST4M Picostat Pressure Switchcn
pdf 699.1KB
-
H72368i DE 9M4 PST4M Picostat Pressure Switchde
pdf 623.2KB
-
H72368i EN 9M4 PST4M Picostat Pressure Switchen
pdf 622.3KB
-
H72368i ES 9M4 PST4M Picostat Pressure Switches
pdf 623KB
-
H72368i FR 9M4 PST4M Picostat Pressure Switchfr
pdf 623.1KB
-
H72368i IT 9M4 PST4M Picostat Pressure Switchit
pdf 622.4KB
-
H72368i JP 9M4 PST4M Picostat Pressure Switchjp
pdf 699.6KB
-
H72368i PL 9M4 PST4M Picostat Pressure Switchpl
pdf 624KB
-
H72368i PT 9M4 PST4M Picostat Pressure Switchpt
pdf 623.6KB
Betriebsanleitung:
-
H73367m 9B4 9K4 9M4 Picostaten
pdf 415.8KB
Zertifikate:
-
CE UKCA Declaration of conformity 9B0 9K0 9M0 9D0 9B4 9K4 9M4en
pdf 1.8MB
-
BV Pressostats 9xx Seriesen
pdf 1.1MB
-
CCS Pressure Switch 9xxen
pdf 268.1KB
-
RINA Pressure Switches 9xxen
pdf 1.7MB
Haben Sie die gewünschte Information nicht gefunden? Kontaktieren Sie bitte unser Verkaufs-Team.
