Caractéristiques
- Précision de mesure de la pression 0.3 %, 0.5 %
- Mesure de la température des médias et des appareils
- COM3, durée minimale du cycle de traitement 1 ms
- 2 Sorties de commutation PNP/NPN configurable
- En option: quintuple résistance aux surpressions
À propos

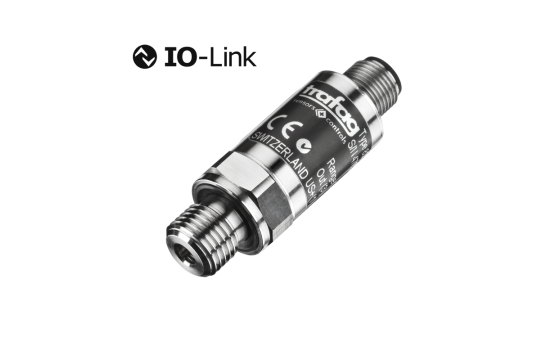

Le transmetteur de pression NAI 8273 IO-Link est conçu comme un capteur intelligent et fournit des informations pertinentes sur l’application en complément des données de process. Ces données contiennent la valeur de la pression et la température du fluide, qui sont mesurées directement au niveau de la cellule du capteur de pression à couche mince sur acier, exceptionnellement stable à long terme. La petite dimension du capteur combinée à la valeur de la pression et de la température du média font du NAI 8273 le choix idéal dans diverses applications. Pour l’utilisation des sorties de commutation conventionnelles, la polarité NPN et PNP est configurable.
Données techniques
| Code du produit | 8273 |
|---|---|
| Nom | NAI |
| Designation | Transmetteur de pression et pressostat IO-Link |
| Principe de mesure | Couche mince sur acier |
| Précision @ 25°C typ. | ± 0.5 % E.M. typ. ± 0.3 % E.M. typ. |
| Signal de sortie | IO-Link 1.1, COM3, durée minimale du cycle de traitement 1 ms, Smart-Sensor-Profil ED2, 2 Sorties de commutation PNP/NPN/Push-Pull configurables |
| Raccords de pression | G1/4" m; G1/4" m (Manomètre); G1/4" m avec amortissement intégré; G1/8" m, DIN3852-E; 1/4"NPT m; 1/4"NPT f; 1/8"NPT m; 7/16"-20UNF f, SAE J512 sans valve repos; 7/16"-20UNF f, SAE J512 avec valve repos; 7/16"-20UNF m, SAE4 (J1926); 7/16"-20UNF m, DIN3866; |
| Température des médias | –40°C ... +125°C |
| Température ambiante | –40°C ... +105°C |
