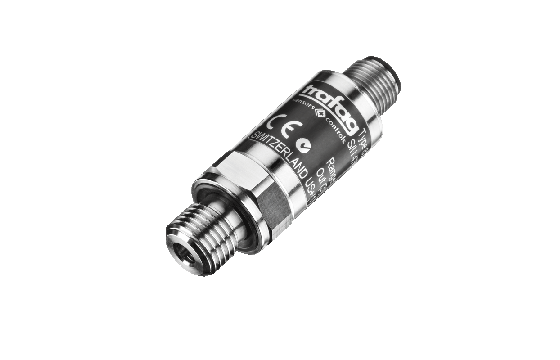

NAH 8254 Transmetteur de pression

Retour à l'aperçu

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Caractéristiques

Précision de mesure 0.3 %
Système de capteur en acier complètement soudé sans joint
Stabilité à long terme excellente
En option: quintuple résistance aux surpressions
En option: Sortie de commutation 1 ou 2 PNP

À propos

Le transmetteur de pression NAH 8254 d’une grande précision de 0.3 % et avec sorties de commutation optionnelles dispose d’une cellule de capteur couche mince sur acier particulièrement résistante sur le long terme dotée d’une triple sécurité contre surpression (quintuple en option). La construction robuste et la plage de température étendue de -40°C à +125°C font du NAH 8254 la solution idéale pour mesurer la pression avec précision et fiabilité dans les environnements difficiles.

Données techniques

Plus d'informations
Code du produit	8254
Nom	NAH
Designation	Transmetteur de pression
Plage de mesure	0 ... 0.2 à 0 ... 700 bar 0 ... 3 à 0 ... 10000 psi
Principe de mesure	Couche mince sur acier
Précision @ 25°C typ.	± 0.3 % E.M. typ.
Signal de sortie	4 ... 20 mA, 0 ... 5 VDC, 1 ... 5 VDC, 1 ... 6 VDC, 0 ... 10 VDC et autres, 0.5 ... 4.5 VDC ratiométrique, Sortie de commutation: 1 ou 2 PNP
Connexions électriques	Standard industriel, distance de contact 9.4 mm; M12x1; MIL-C 26482; Deutsch DT04-3P/4P; Câble
Raccords de pression	G1/4" m; G1/4" m (Manomètre); G1/4" m avec amortissement intégré; G1/8" m, DIN3852-E; 1/4"NPT m; 1/4"NPT f; 1/8"NPT m; 7/16"-20UNF f, SAE J512; 7/16"-20UNF m, SAE4 (J1926); 7/16"-20UNF m, DIN3866; 9/16"-18UNF m, SAE6 (J1926); R1/4" m, DIN3858; R1/4" m, DI
Température des médias	–40°C ... +125°C
Température ambiante	max. -40°C ... +125°C (UL-homologué température ambiante: -20°C ... +80°C) détails voir section Connexion électrique
