Caractéristiques
- Construction très compacte
- Classes de précision 0.1 %, 0.15 %, 0.3 %
- Excellente résistance à la température
- Mesure de la pression relative et absolue
- En option: Rigidité diélectrique 500 VAC, conforme à EN 50155 (ferroviaire)
À propos
Données techniques

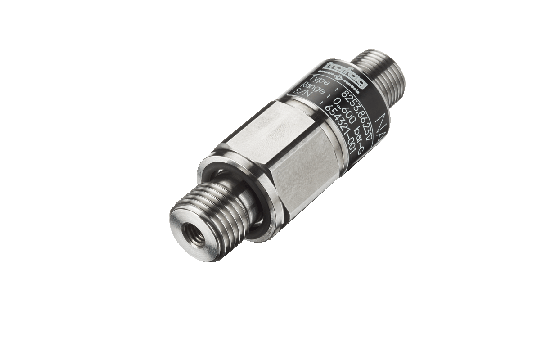

Code du produit | 8253 |
---|---|
Nom | NAH |
Designation | Transmetteur de pression |
Plage de mesure | 0 ... 2.5 à 0 ... 600 bar 0 ... 30 à 0 ... 7500 psi |
Principe de mesure | Couche mince sur acier |
Précision @ 25°C typ. | ± 0.3 % E.M. typ. ± 0.15 % E.M. typ. ± 0.1 % E.M. typ. |
Signal de sortie | 4 ... 20 mA, 0 ... 5 VDC, 1 ... 6 VDC, 0 ... 10 VDC, 0.5 ... 4.5 VDC ratiométrique |
Connexions électriques | Standard industriel, distance de contact 9.4 mm; M12x1; MIL-C 26482; Câble IP67 |
Raccords de pression | G1/4" m; 1/4"NPT m; 1/4"NPT f; 7/16"-20UNF m; 7/16"-20UNF f, DIN3866, valve repos; 7/16"-20UNF m, SAE4 (J1926); 9/16"-18UNF m, SAE6 (J1926); 3/8"-24UNF m, SAE3 (J514); R1/4" m, DIN2999; M14x1.5 m, DIN EN ISO 6149-2 |
Température des médias | -40°C ... +125°C |
Température ambiante | -40°C ... +125°C |
Document Aux téléchargements de fichiers
Fiche technique:
-
H72300ab CN 8253 NAH Pressure Transmittercn
pdf 761.9KB
-
H72300ab DE 8253 NAH Pressure Transmitterde
pdf 703.4KB
-
H72300ab EN 8253 NAH Pressure Transmitteren
pdf 702.6KB
-
H72300ab ES 8253 NAH Pressure Transmitteres
pdf 703.4KB
-
H72300ab FR 8253 NAH Pressure Transmitterfr
pdf 704.8KB
-
H72300ab IT 8253 NAH Pressure Transmitterit
pdf 702.8KB
-
H72300ab JP 8253 NAH Pressure Transmitterjp
pdf 777.2KB
-
H72300ab PL 8253 NAH Pressure Transmitterpl
pdf 704.6KB
-
H72300ab PT 8253 NAH Pressure Transmitterpt
pdf 704KB
Mode d'emploi:
Certificates:
Vous n'avez pas trouvé la version souhaitée ? Veuillez contacter notre équipe commerciale.
