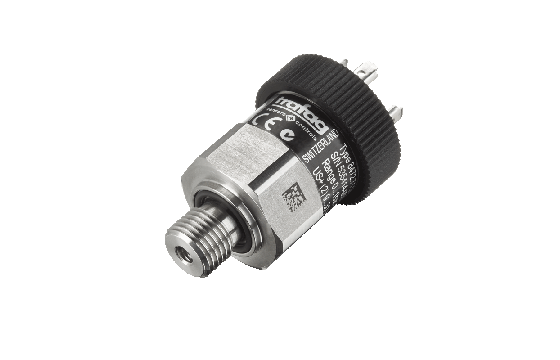

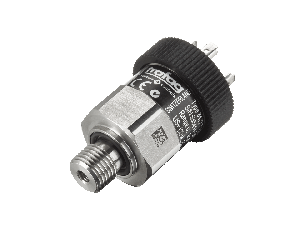

ECT 8472 Transmetteur de pression industriel

Retour à l'aperçu

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Caractéristiques

Compatibilité avec les fluides excellente
Mesure de la pression relative ou absolue
Version titane en option
Large plage de température

À propos

Le transmetteur de pression économique ECT 8472 est basé sur la ligne ECT éprouvées de capteurs. La large gamme de température de médias de -25 à 125 °C en combinaison avec un ensemble complet de fonctionnalités et d’options rend le transmetteur de pression ECT 8472 polyvalent, adapté à la plupart des applications industrielles.

Données techniques

Plus d'informations
Code du produit	8472
Nom	ECT
Designation	Transmetteur de pression industriel
Plage de mesure	0 ... 1 à 0 ... 400 bar 0 ... 15 à 0 ... 5000 psi
Principe de mesure	Film épais sur céramique
Précision @ 25°C typ.	± 0.5 % E.M. typ.
Signal de sortie	4 ... 20 mA, 0 ... 5 VDC, 1 ... 6 VDC, 0 ... 10 VDC, 0.5 ... 4.5 VDC ratiom.
Connexions électriques	EN175301-803-A (DIN43650-A); M12x1; Standard industriel, distance de contact 9.4 mm; Packard Metri Pack; Câble
Raccords de pression	G1/4 f; G1/4 m; G1/2 m, DIN3852-A; G1/2 m, DIN3852-E; G1/2 m, DIN3852-E, avec cône intérieur; 1/4NPT m, ANSI B1.20.1; 1/8NPT m, ANSI B1.20.1; 7/16-20UNF m, SAE J1926-3; 7/16-20UNF m, DIN3866; 7/16-20UNF f, SAE J5
Température des médias	-25°C ... +125°C 400 bar/5000 psi: -10°C ... +125°C
Température ambiante	max. -25°C ... +125°C (UL-homologué température ambiante: -20°C ... +80°C) 400 bar/5000 psi: -10°C ... +125°C détails voir section Connexion électrique
Signal de sortie	4 … 20 mA 0 … 5 VDC 0 … 10 VDC 1 … 6 VDC

Document Aux téléchargements de fichiers

Fiche technique:

H72324at CN 8472 ECT Industrial Pressure Transmitter
cn
pdf 838.3KB
H72324at DE 8472 ECT Industrial Pressure Transmitter
de
pdf 773.5KB
H72324at EN 8472 ECT Industrial Pressure Transmitter
en
pdf 759KB
H72324at ES 8472 ECT Industrial Pressure Transmitter
es
pdf 761.5KB
H72324at FR 8472 ECT Industrial Pressure Transmitter
fr
pdf 761.7KB
H72324at IT 8472 ECT Industrial Pressure Transmitter
it
pdf 761.2KB
H72324at JP 8472 ECT Industrial Pressure Transmitter
jp
pdf 850.1KB
H72324at PL 8472 ECT Industrial Pressure Transmitter
pl
pdf 762.6KB
H72324at PT 8472 ECT Industrial Pressure Transmitter
pt
pdf 762.1KB

Mode d'emploi:

H73324ab Instructions 8472 8473 8477 8478 ECT ECTN ECR Pressure Transmitter
en
pdf 461.1KB

Certificates:

Trafag UL Certificate E516645 Vol1 Sec1 current
en
pdf 324.8KB
CE UKCA Declaration of conformity Pressure Transmitter
en
pdf 73.9KB

Fichiers STEP et logiciels:

847X.XX.X7.17.01
en
STEP 638.2KB
847X.XX.X7.17.35
en
STEP 337.2KB
847X.XX.X7.17.51
en
STEP 851.3KB
847X.XX.X9.42.01
en
STEP 679.8KB
847X.XX.X9.42.35
en
STEP 378.8KB
847X.XX.X9.42.51
en
STEP 893.3KB
847X.XX.XX.10.01
en
STEP 680.3KB
847X.XX.XX.10.05
en
STEP 1.6MB
847X.XX.XX.10.22 68
en
STEP 994.7KB
847X.XX.XX.10.35
en
STEP 379.3KB
847X.XX.XX.10.51
en
STEP 894KB
847X.XX.XX.17.01
en
STEP 711.5KB
847X.XX.XX.17.05
en
STEP 1.7MB
847X.XX.XX.17.22 68
en
STEP 1MB
847X.XX.XX.17.35
en
STEP 410.5KB
847X.XX.XX.17.51
en
STEP 926KB
847X.XX.XX.18.01
en
STEP 676.5KB
847X.XX.XX.18.05
en
STEP 1.6MB
847X.XX.XX.18.22 68
en
STEP 990.7KB
847X.XX.XX.18.35
en
STEP 375.5KB
847X.XX.XX.18.51
en
STEP 890KB
847X.XX.XX.19.01
en
STEP 684.5KB
847X.XX.XX.19.05
en
STEP 1.6MB
847X.XX.XX.19.22 68
en
STEP 998.9KB
847X.XX.XX.19.35
en
STEP 383.4KB
847X.XX.XX.19.51
en
STEP 898.2KB
847X.XX.XX.24.01
en
STEP 739.9KB
847X.XX.XX.24.05
en
STEP 1.6MB
847X.XX.XX.24.22 68
en
STEP 1MB
847X.XX.XX.24.35
en
STEP 438.8KB
847X.XX.XX.24.51
en
STEP 955.1KB
847X.XX.XX.30.01
en
STEP 688KB
847X.XX.XX.30.05
en
STEP 1.6MB
847X.XX.XX.30.22 68
en
STEP 1002.6KB
847X.XX.XX.30.35
en
STEP 386.9KB
847X.XX.XX.30.51
en
STEP 901.9KB
847X.XX.XX.41.01
en
STEP 709.3KB
847X.XX.XX.41.05
en
STEP 1.7MB
847X.XX.XX.41.22 68
en
STEP 1MB
847X.XX.XX.41.35
en
STEP 408.2KB
847X.XX.XX.41.51
en
STEP 923.7KB
847X.XX.XX.42.01
en
STEP 705.4KB
847X.XX.XX.42.05
en
STEP 1.7MB
847X.XX.XX.42.22 68
en
STEP 1020.5KB
847X.XX.XX.42.35
en
STEP 404.4KB
847X.XX.XX.42.51
en
STEP 919.8KB

Vous n'avez pas trouvé la version souhaitée ? Veuillez contacter notre équipe commerciale.

Variantes standard de ce produit

Articles produits groupés

Nom du produit	Plage de mesure [bar]	Surpression max. [bar]	Signal de sortie

ECT1.0A

0 ... 1

3.2

4 ... 20 mA

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 9 ... 30

Codification: 8472 71 5717 05 0000 0000 19 58 61

ECT1.6A

0 ... 1.6

3.2

4 ... 20 mA

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 9 ... 30

Codification: 8472 73 5717 05 0000 0000 19 58 61

ECT2.5A

0 ... 2.5

4 ... 20 mA

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 9 ... 30

Codification: 8472 75 5717 05 0000 0000 19 58 61

ECT4.0A

0 ... 4

4 ... 20 mA

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 9 ... 30

Codification: 8472 76 5717 05 0000 0000 19 58 61

ECT6.0A

0 ... 6

4 ... 20 mA

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 9 ... 30

Codification: 8472 77 5717 05 0000 0000 19 58 61

ECT10.0A

0 ... 10

4 ... 20 mA

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 9 ... 30

Codification: 8472 78 5717 05 0000 0000 19 58 61

ECT16.0A

0 ... 16

4 ... 20 mA

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 9 ... 30

Codification: 8472 79 5717 05 0000 0000 19 58 61

ECT25.0A

0 ... 25

4 ... 20 mA

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 9 ... 30

Codification: 8472 80 5717 05 0000 0000 19 58 61

ECT40.0A

0 ... 40

4 ... 20 mA

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 9 ... 30

Codification: 8472 81 5717 05 0000 0000 19 58 61

ECT60.0A

0 ... 60

120

4 ... 20 mA

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 9 ... 30

Codification: 8472 82 5717 05 0000 0000 19 58 61

ECT1.0V

0 ... 1

3.2

0 ... 10 VDC

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 15 ... 30

Codification: 8472 71 5717 05 0000 0000 17 58 61

ECT1.6V

0 ... 1.6

3.2

0 ... 10 VDC

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 15 ... 30

Codification: 8472 73 5717 05 0000 0000 17 58 61

ECT2.5V

0 ... 2.5

0 ... 10 VDC

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 15 ... 30

Codification: 8472 75 5717 05 0000 0000 17 58 61

ECT4.0V

0 ... 4

0 ... 10 VDC

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 15 ... 30

Codification: 8472 76 5717 05 0000 0000 17 58 61

ECT6.0V

0 ... 6

0 ... 10 VDC

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 15 ... 30

Codification: 8472 77 5717 05 0000 0000 17 58 61

ECT10.0V

0 ... 10

0 ... 10 VDC

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 15 ... 30

Codification: 8472 78 5717 05 0000 0000 17 58 61

ECT16.0V

0 ... 16

0 ... 10 VDC

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 15 ... 30

Codification: 8472 79 5717 05 0000 0000 17 58 61

ECT25.0V

0 ... 25

0 ... 10 VDC

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 15 ... 30

Codification: 8472 80 5717 05 0000 0000 17 58 61

ECT40.0V

0 ... 40

0 ... 10 VDC

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 15 ... 30

Codification: 8472 81 5717 05 0000 0000 17 58 61

ECT60.0V

0 ... 60

120

0 ... 10 VDC

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 15 ... 30

Codification: 8472 82 5717 05 0000 0000 17 58 61
